VWU 32E - VWU 50E
ACHTUNG!

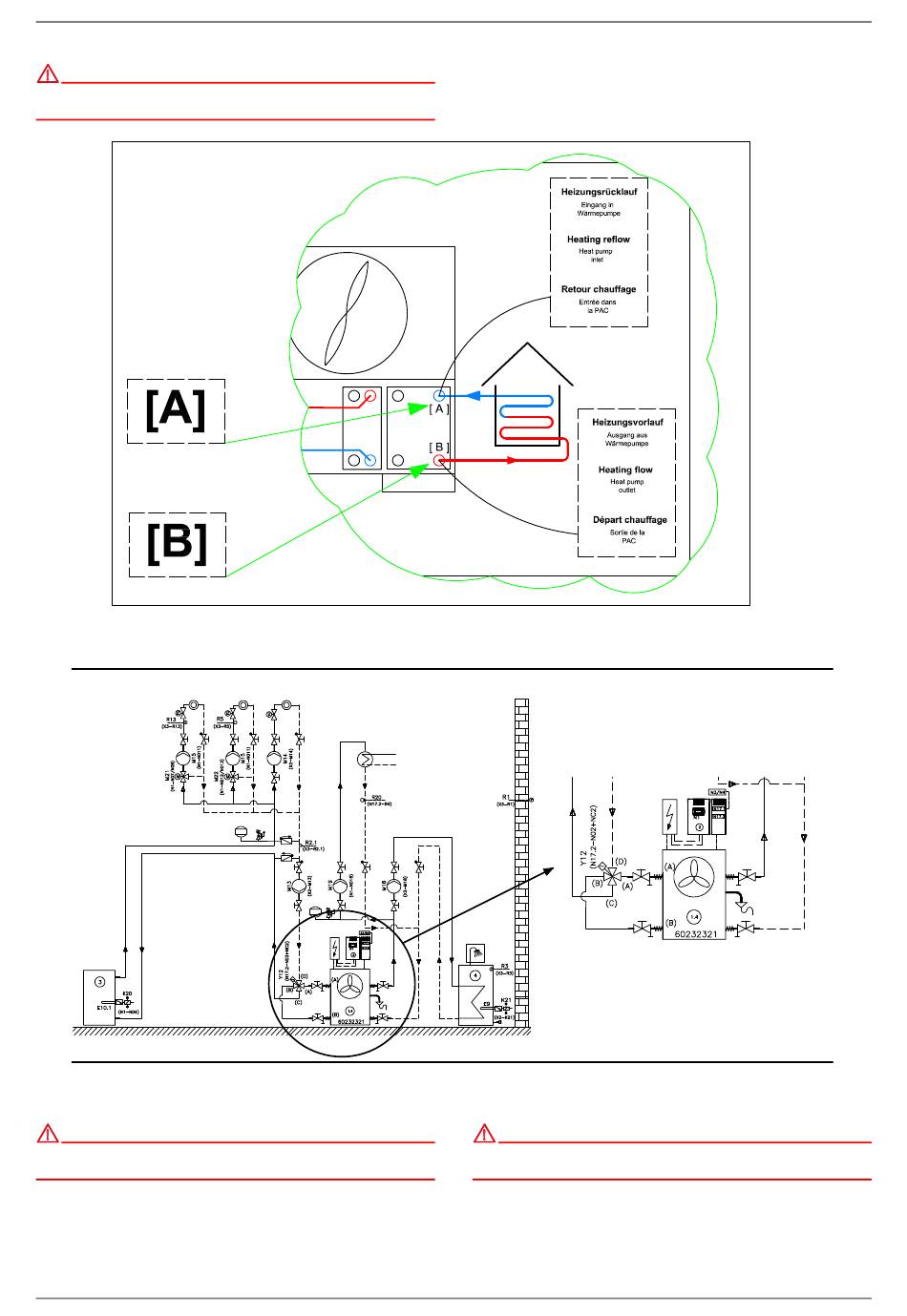

Abb. 3.3: zeigt die Position der Anschlüsse (A); (B) am Wärmetauscher
der Wärmepumpe.
Abb. 3.3: Schematische Ansicht / Anschlüsse Wärmepumpe (Aufkleber angebracht in Wärmepumpe)
Abb. 3.4: Exemplarische Ansicht hydraulischer Gesamtaufbau (Beispiel)
ACHTUNG!
Es wird empfohlen an geeigneter Stelle einen Schmutzfänger
(Maschenweite 0,6mm) vorzusehen.
Es sind Gewindedichtmaterialien zu Verwenden die für diese An-
wendung geeignet sind.
ACHTUNG!
Alle Komponenten sind an einem trockenen und frostfreien Ort zu
montieren.
452163.66.60 · FD 9801
Deutsch
DE-5
