Guide d'utilisation (description de l'appareil)

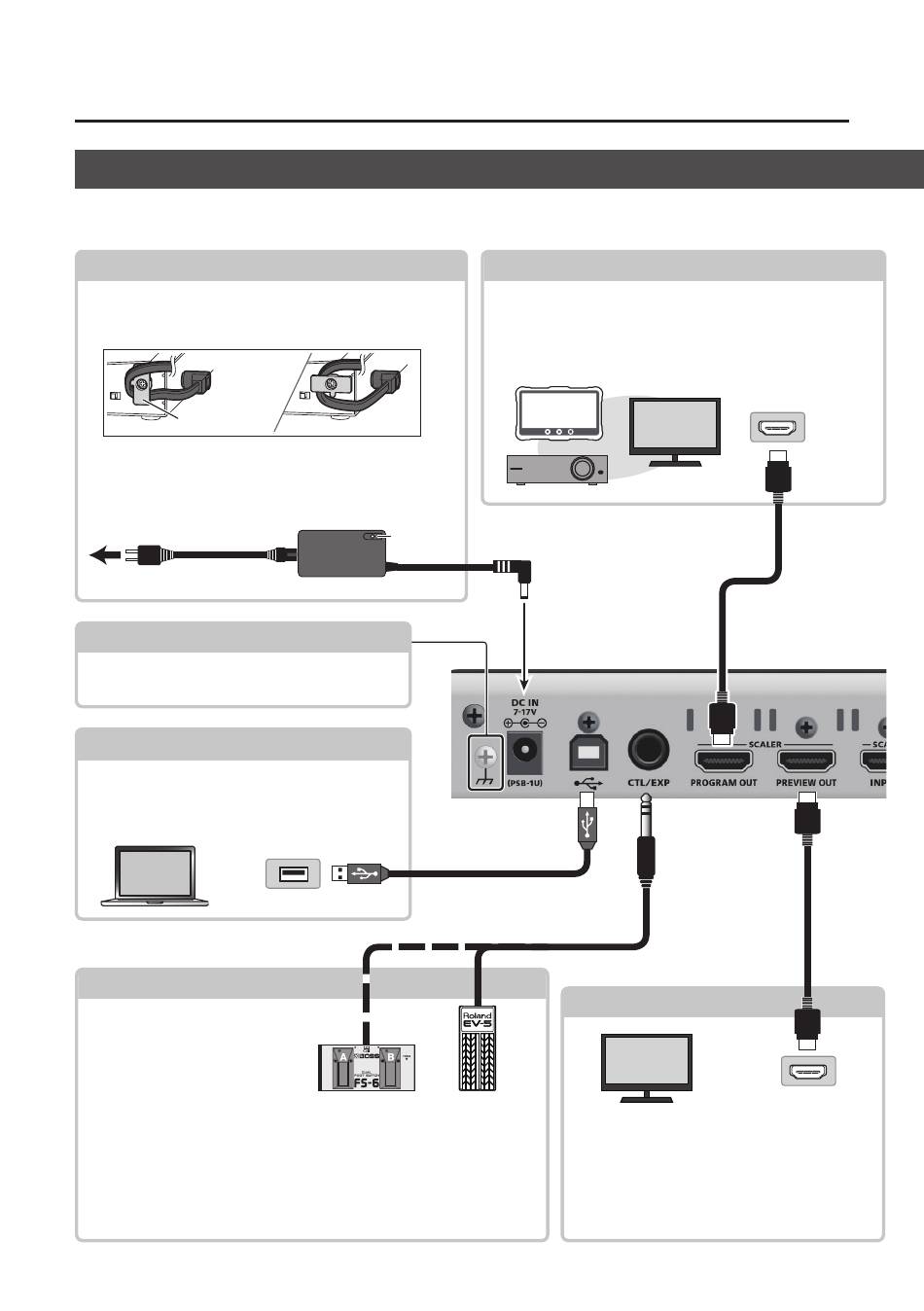

Panneau arrière/panneau latéral (connexion des appareils)
* Pour éviter tout dysfonctionnement ou panne de l'appareil, veillez à toujours baisser le volume et à éteindre
l'ensemble des appareils avant de procéder à des branchements.
Prise DC IN
Connectez l'adaptateur secteur fourni à cette prise.
* Utilisez le serre-câble pour fixer le cordon de
l'adaptateur secteur comme montré sur l'illustration.
Serre-câble
* Installez l'adaptateur secteur de sorte que le témoin
(voir illustration) soit orienté vers le haut et le texte
vers le bas. Le témoin s'allume lorsque vous branchez
l'adaptateur secteur à une prise secteur.
Cordon d'alimentation
vers la prise secteur
Borne de terre
Connectez à une prise de terre externe ou à
une borne si nécessaire.
O
Port USB (
)
Connectez votre ordinateur ici. Utilisé en cas
de sauvegarde des réglages de l'appareil
ou en cas de mise à jour du programme
système.
Prise CTL/EXP
(jack TRS)
Connectez une pédale d'expression (vendue séparément : EV-5,
etc.) ou un commutateur au pied (vendu séparément : BOSS FS-6,
etc.). Permet d'utiliser votre pied pour contrôler les opérations
telles que la commutation vidéo.
* Utilisez exclusivement la pédale d'expression spécifiée (EV-5, BOSS
FV-500L ou FV-500H vendue séparément). La connexion d'autres
types de pédales d'expression risque d'endommager l'appareil ou
de provoquer des dysfonctionnements.
4
Témoin
Adaptateur secteur
Port USB 2.0
Connecteur PROGRAM OUT
Envoie la vidéo mixée résultante (vidéo programme).
Vous pouvez connecter ici un écran, un projecteur
ou un lecteur vidéo équipé d'un connecteur d'entrée
HDMI.
Câble USB 2.0
Connecteur PREVIEW OUT
Envoie la vidéo d'aperçu résultante (vidéo
en veille). Connectez à un écran équipé d'un
connecteur d'entrée HDMI.
5
L
e menu V-02HD s'affiche uniquement sur
le moniteur qui est connecté au connecteur
PREVIEW OUT.
Connecteur
d' e ntrée HDMI
Câble HDMI
Câble HDMI
Connecteur d' e ntrée HDMI
