Extensions et paramétrage
10.4 Montage de lecteurs
10.4.2 Montage et démontage de lecteurs dans le support de lecteurs avant
Préparatifs
1. Débranchez le cordon d'alimentation secteur de l'appareil et tous les câbles reliant
2. Ouvrez l'appareil

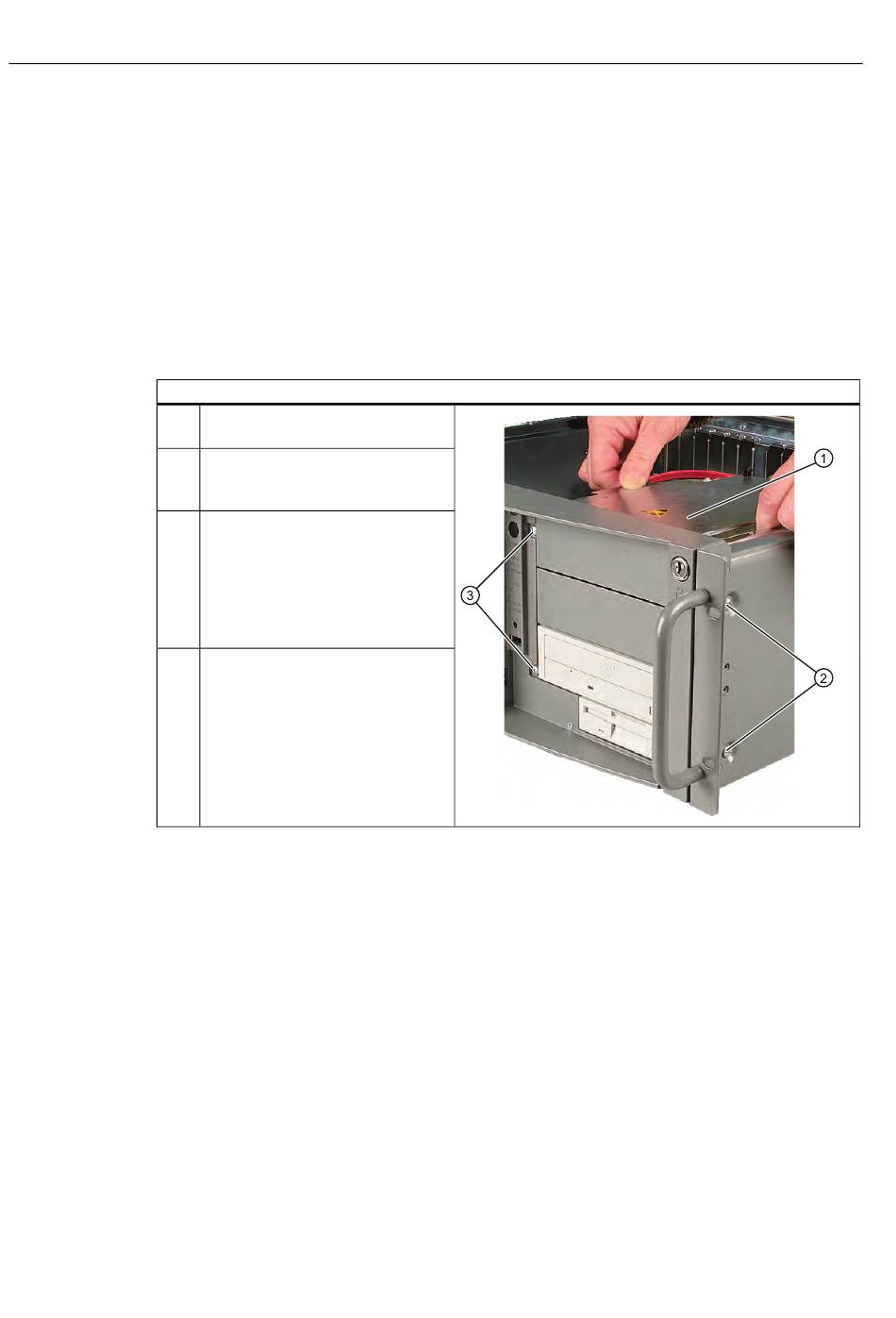

Démontage du support de lecteurs avant
Etapes du démontage du support de lecteurs avant
1
2
3
4
70
l'appareil.
Desserrez et retirez les vis de
fixation (2) et (3).
Débranchez le câble d'alimentation
et de données des lecteurs
intégrés.
Soulevez le support de lecteurs (1)
de l'appareil et faites-le glisser en
direction de l'alimentation (environ
1cm) jusqu'à pouvoir accéder aux
câbles reliant le lecteur de
disquettes.
Débranchez ces câbles.
Soulevez entièrement le support de
lecteur et sortez-le de l'appareil.
SIMATIC Rack PC 847B
Instructions de service, 06/2008, A5E02203169-01
