4 x N570-0080 (#14 x 1/2")

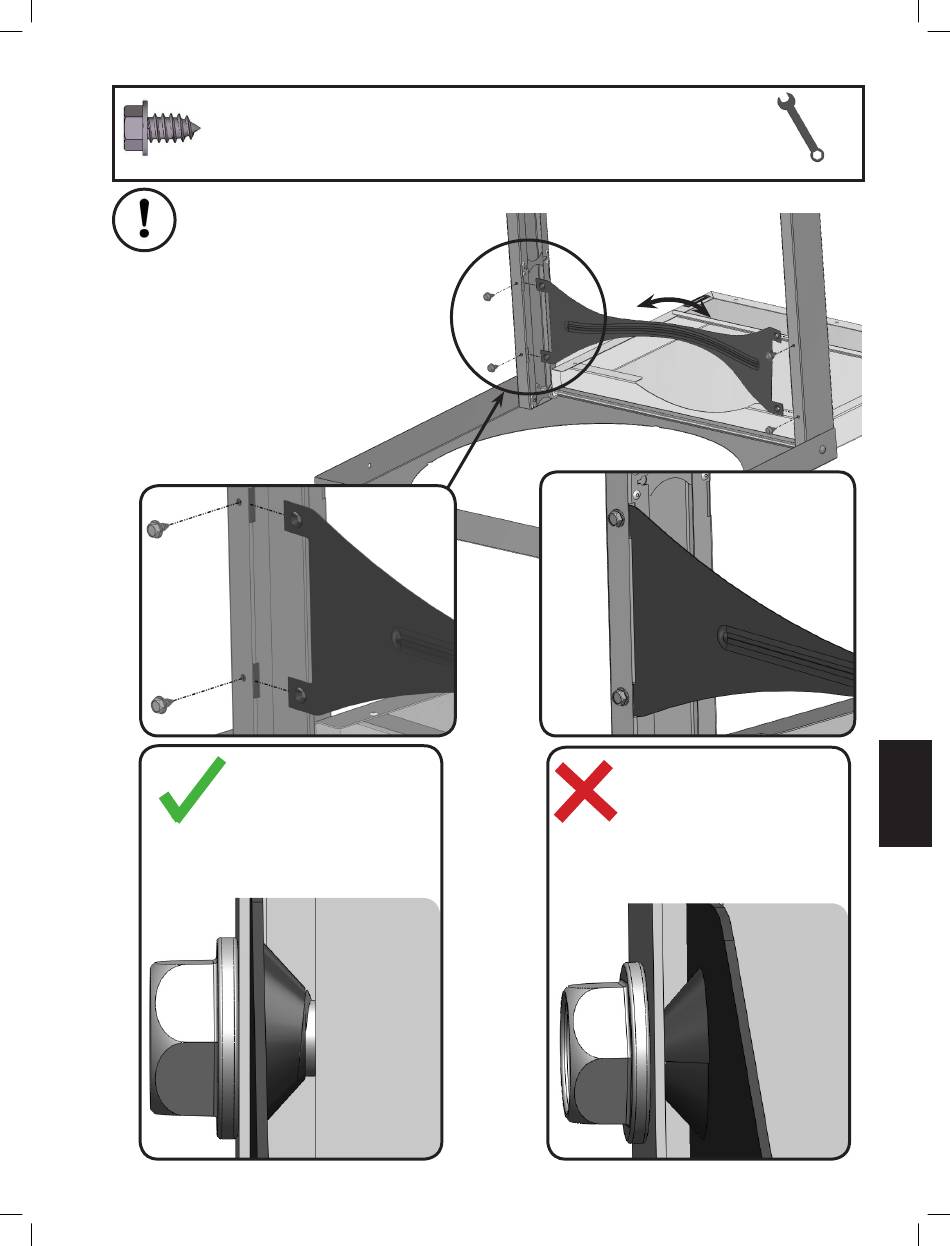

Flex the stiffener bracket and insert into the slots in the posts as illustrated.
Courbez le support de maintien et insérez-le dans les
fentes des montants comme illustré.
Buig de montagebeugel en steek deze in de
sleuven van de palen zoals afgebeeld.
Die Versteifungslasche biegen und wie
gezeigt in die Schlitze der Säulen einführen.
Doble ligeramente el soporte de refuerzo e
introdúzcalo en las ranuras de las patas tal y
como se muestra en la ilustración.
Böj stödet mellan benen och passa in det
i urtagen enligt bild.
Correct Assembly
Assemblée Correcte
Correcte Installatie
Korrekte Montage
Ensamble correcto
Korrekt montering
3/8"(10mm)
Incorrect Assembly
Assemblée Incorrecte
Incorrecte Installatie
Inkorrekte Montage
Ensamble incorrecto
Felaktig montering
