Installation

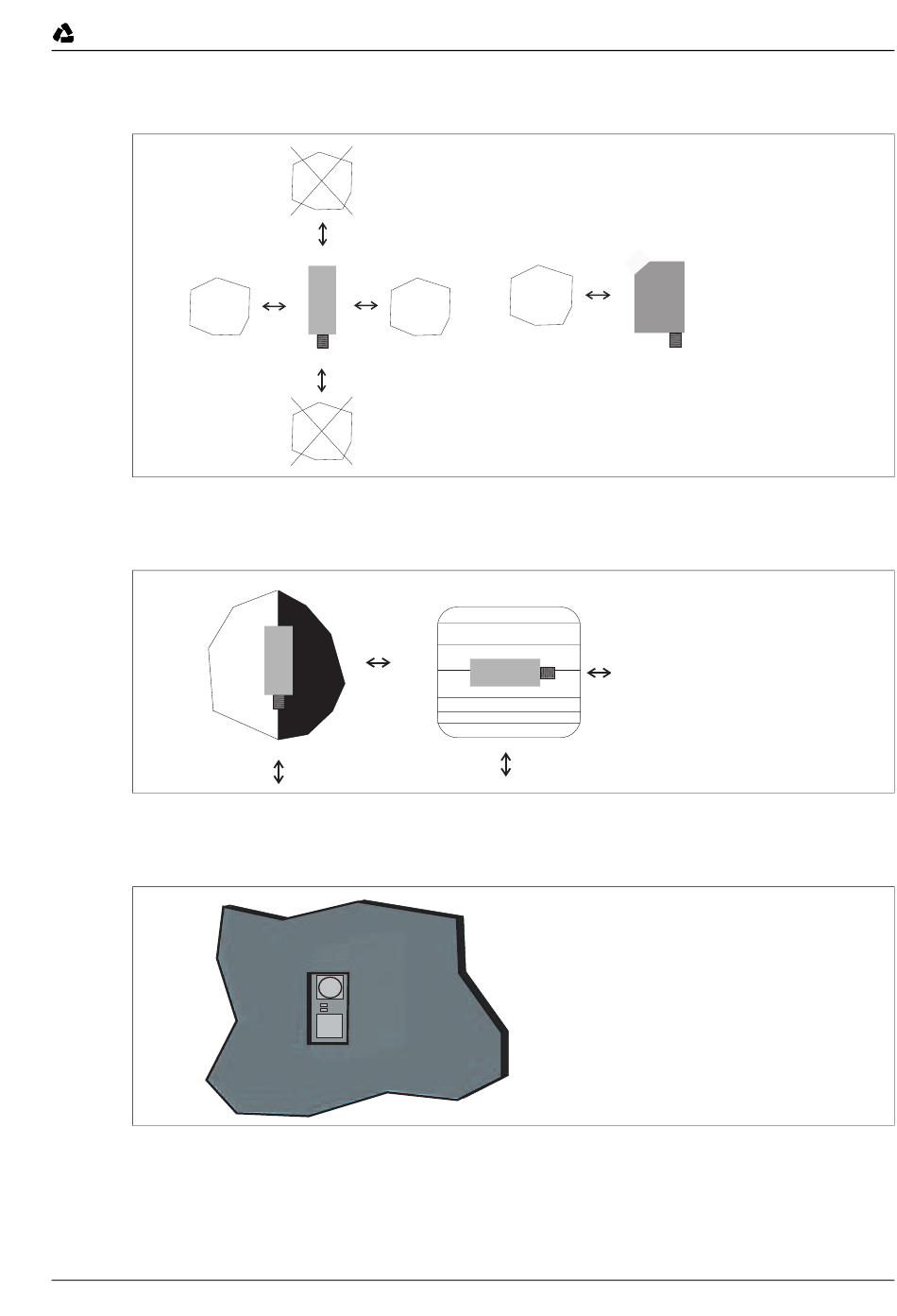

Sens favorable d'entrée des objets
Fig. 9.1: Sens favorable d'entrée des objets
Montage recommandé pour des objets à surface structurée
Fig. 9.2: Montage recommandé pour des objets à surface structurée
Vue à travers un évidement
Fig. 9.3: Vue à travers un évidement
Si l'ODS doit être installé derrière un cache, veillez à ce que l'évidement ait au moins la taille
de la fenêtre optique, l'exactitude et même la réalisation de la mesure ne pouvant être garan-
ties dans le cas contraire.
