Vanne de décharge
Type 44-6

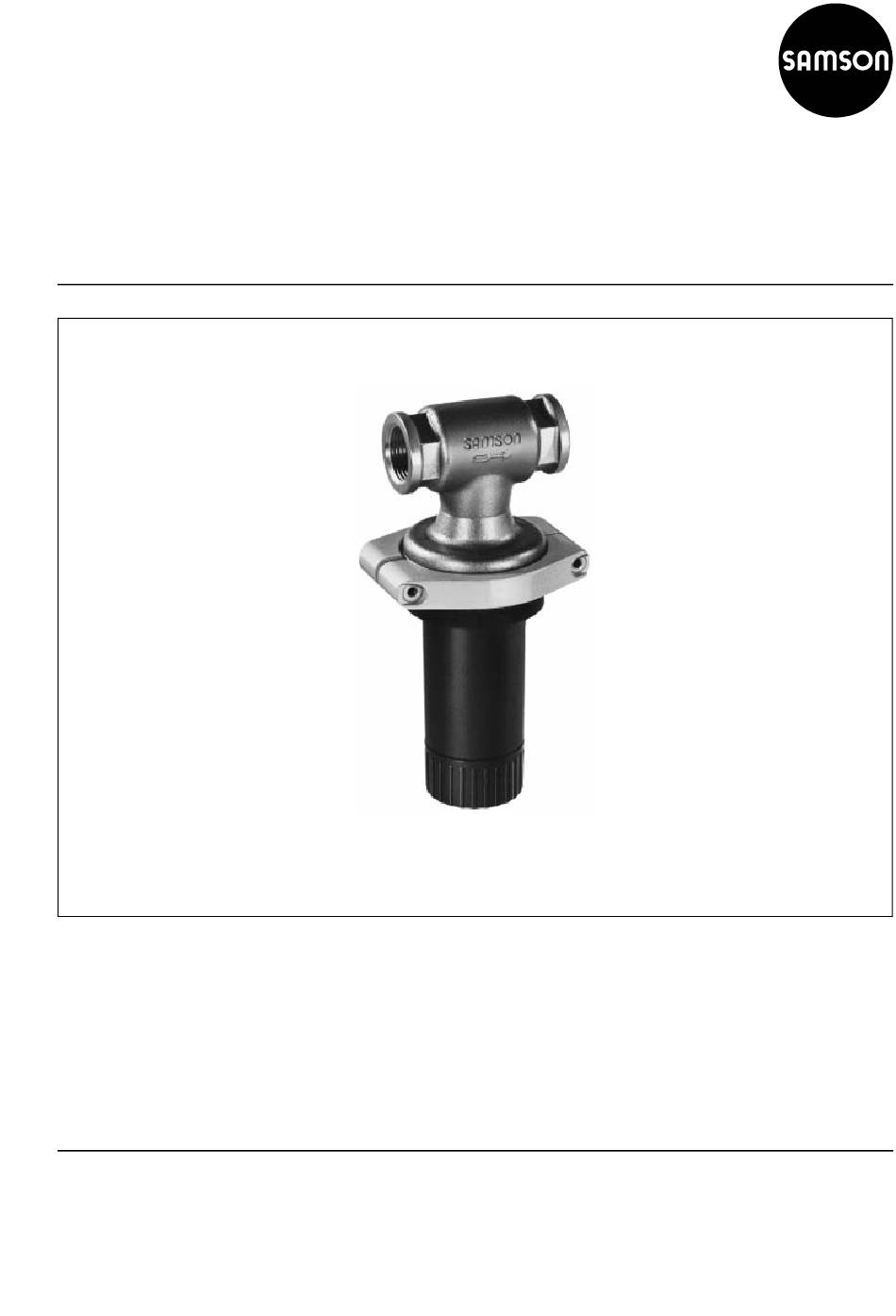

Fig. 1 ⋅ Type 44-6
1. Montage et fonctionnement
La vanne de décharge se compose essentiel-
lement d'une vanne avec clapet, tige de
clapet et soufflet d'équilibrage et d'une partie
motrice avec membrane s'opposant à un res-
sort et bouton de réglage de consigne.
Edition Janvier 1997
La vanne de décharge est utilisée pour main-
tenir la pression amont à une valeur de con-
signe constante.
Notice de montage et mise en service
EB 2621-2 FR
