La cartouche est visible
dans la fenêtre de la
poignée de la cartouche
Flèche indicative
de la direction

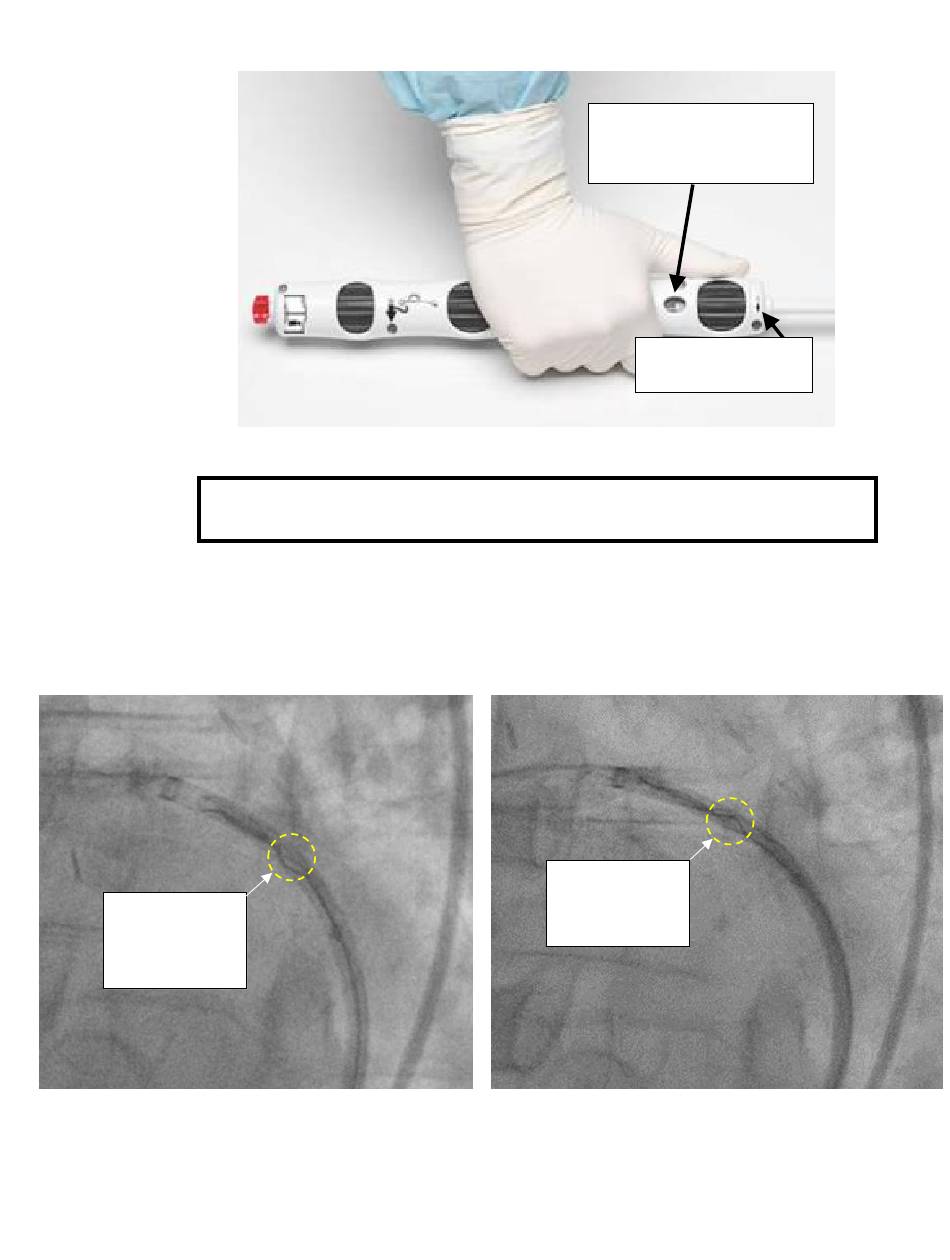

Figure 10 : La cartouche est visible dans la fenêtre de la poignée de la cartouche
ATTENTION : Les étapes suivantes d'implantation de l'appareil (f-q) doivent
être effectuées sous guidage fluoroscopique.
f.
En utilisant la fluoroscopie (et / ou la cinéfluoroscopie), confirmez l'orientation correcte de
l'ancre distale avant de dégainer l'ancre distale du cathéter de pose. La bosse de déviation
doit être plus proche (et pointée vers) la courbure intérieure du cathéter de pose (figure 11a).
Si la bosse de déviation est plus proche (et pointée vers) la courbure extérieure du cathéter
de pose (figure 11b), alors l'ancrage distal est mal orienté et l'ancrage distal ne doit pas être
déployé.
×
✓
Bosse de déviation
sur la courbure
externe du
Bosse de déviation
cathéter de pose
sur la courbure
intérieure du
cathéter de mise
en place
Figure 11a : Orientation distale correcte de l'ancre
Figure 11b : Orientation distale incorrecte de l'ancre
®
LAB-1505-05AJ
Copyright © 2020 Cardiac Dimensions
, Inc. Tous droits réservés
Page 16 de 37
