INSTALLATION DU THERMOSTAT
Tirez sur les fils de régulation par la grande ouverture se trouvant sur l'embase du
thermostat. Ensuite, mettre de niveau et monter l'embase sur le mur, en utilisant les
chevilles et les vis fournies. (Figure 2)
Ne pas trop serrer les vis de montage car l'embase peut se déformer, causant la mauvaise
allocation des broches de connexion du thermostat au bornier.
Utilisez un tournevis de taille appropriée, et retirez chaque borne à vis (dans le sens des
aiguilles d'une montre) avant de mettre chaque fil sur sa borne correspondante. Ne pas
trop serrer les vis des
bornes. Assurez-vous
que tous les fils soient
mis correctement et
COMPARTIMENT
apprêtés correctement,
DES PILES
pour éviter des courts-
circuits. Reportez-vous aux
TROU
Schémas types de câblage
D'ACCÈS
du système de ce manuel
AUX FILS
pour découvrir la façon de
TROUS DE MONTAGE
TROUS DE MONTAGE
câbler correctement.
TROU DE
W2
Y1 Y2 W1 G R C
S2 SC S1
O/B
AUX AUX
MONTAGE

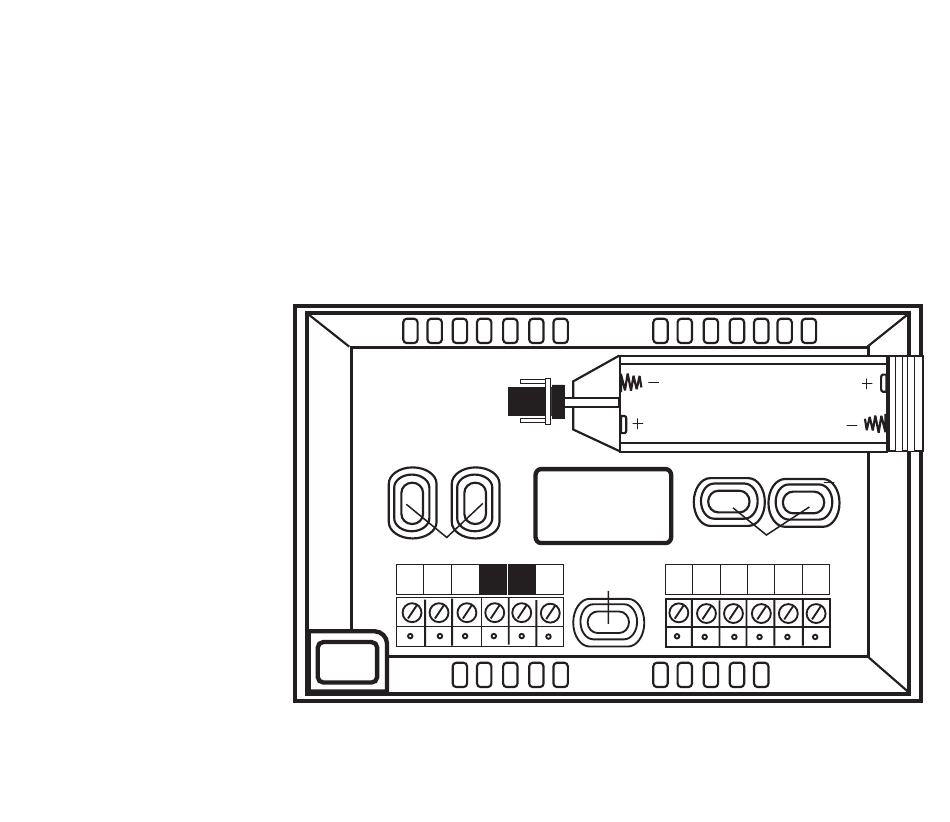

FIGURE 2
7
