Seet AH Notice Technique page 16

AH / AV / AC

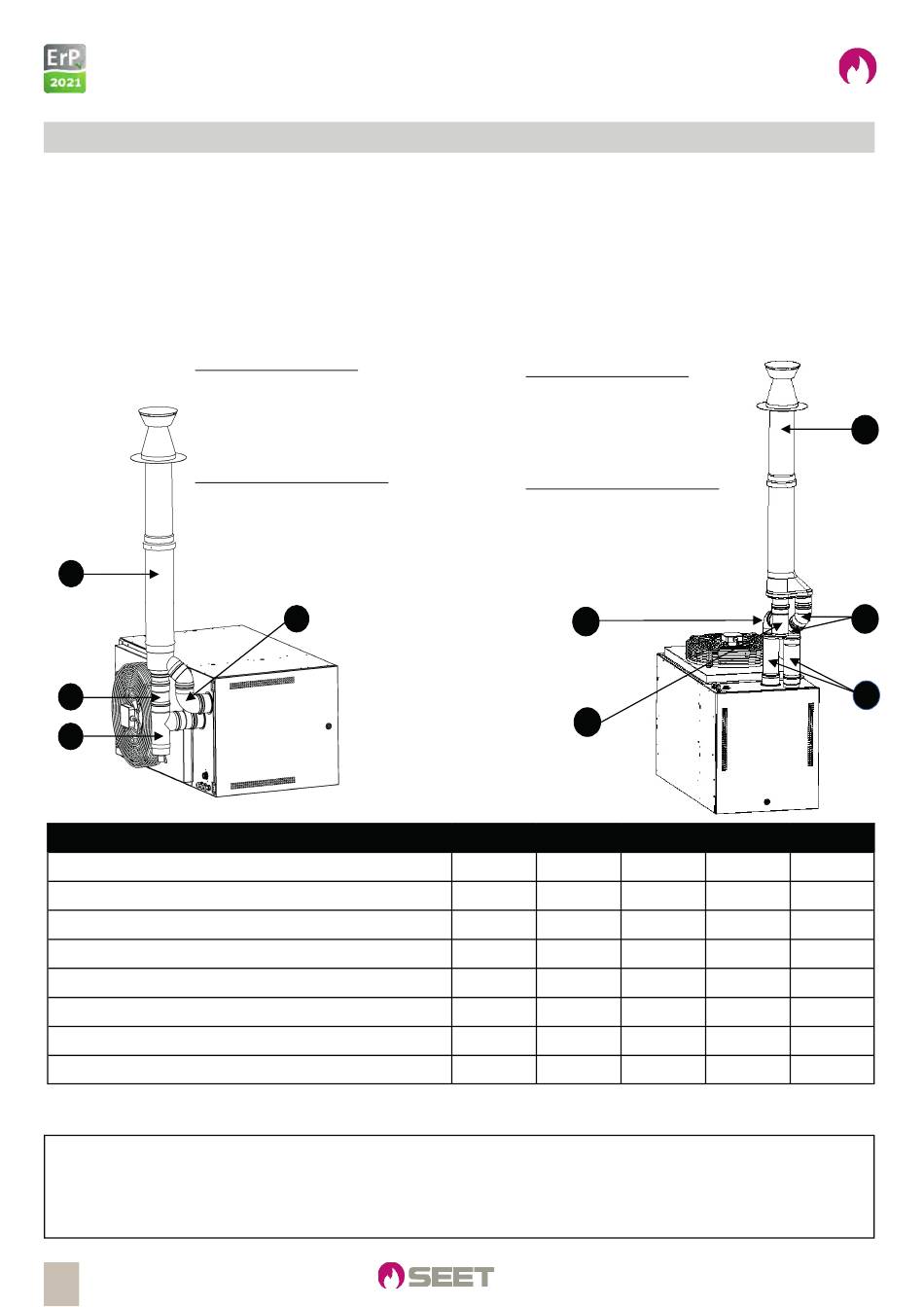

Raccordement sortie toiture type C32
L'air de combustion et l'évacuation des fumées s'effectue vers l'extérieur par l'intermédiaire d'une cheminée verticale
traversant la toiture. Le té positionné en partie basse permet l'éventuelle récupération des condensats du conduit de
fumée et un accès pour son ramonage.
Attention :
Le conduit doit être fixé de façon à être stable. Il ne peut en aucun se reposer uniquement sur l'appareil.
Il est possible de rallonger ou dévoyer la sortie ventouse avec des accessoires agréés.
Aérotherme hélicoïde :
Composition d'un kit C32 :
(1) 1 té avec purge et bouchon démontable
(2) 1 coude monotube à 90°
(3) 1 longueur monotube à ajuster
(4) 1 terminal de toiture avec larmier
Accessoires complémentaires :
Coude concentrique
Coude monotube
Longueur monotube d'un mètre
Longueur concentrique d'un mètre
4
3
1
Diamètre du conduit de fumées
Débit massique des fumées à 8 % O2
Perte de charge disponible air / fumées
Perte de charge du Kit C32
PDC* longueur droite 1 mètre supplémentaire
PDC* longueur concentrique 1 mètre supplémentaire
PDC* d'un coude 90 ° supplémentaire
PDC* d'un coude concentrique 90°supplémentaire
* PDC = Pertes de charge
Les pertes de charges cumulées ne doivent pas dépasser les pertes de charge disponibles.
Les pertes de charges indiquées correspondent aux accessoires commercialisés ou préconisés avec notre gamme
d'aérothermes. En bitube, cumuler les PDC* de l'aspiration et des fumées.
16
aérothermes gaz
2
TAILLE
ATTENTION :
Aérotherme vertical :
Composition d'un kit C32 :
(1) 2 longueurs monotubes
(2) 1 té de purge
(3) 1 coude monotube à 90°
(4) 2 coudes monotubes à 45°
(5) 1 terminal de toiture avec larmier
Accessoires complémentaires :
Coude concentrique
Coude monotube
Longueur monotube d'un mètre
3
2
25 35
80 mm 80 mm 80 mm
49 Kg/h 68 Kg/h 86 Kg/h
120 Pa 200 Pa 250 Pa
30 Pa 50 Pa
2 Pa 4 Pa
4 Pa 6 Pa
8 Pa 15 Pa
10 Pa 18 Pa
45 60
80 mm 100 mm
113 Kg/h 148 Kg/h
350 Pa 240 Pa
80 Pa 135 Pa 60 Pa
7 Pa 12 Pa 5 Pa
9 Pa 15 Pa 10 Pa
25 Pa 40 Pa 15 Pa
33 Pa 50 Pa 25 Pa
DTC 21.291
5
4
1
80
