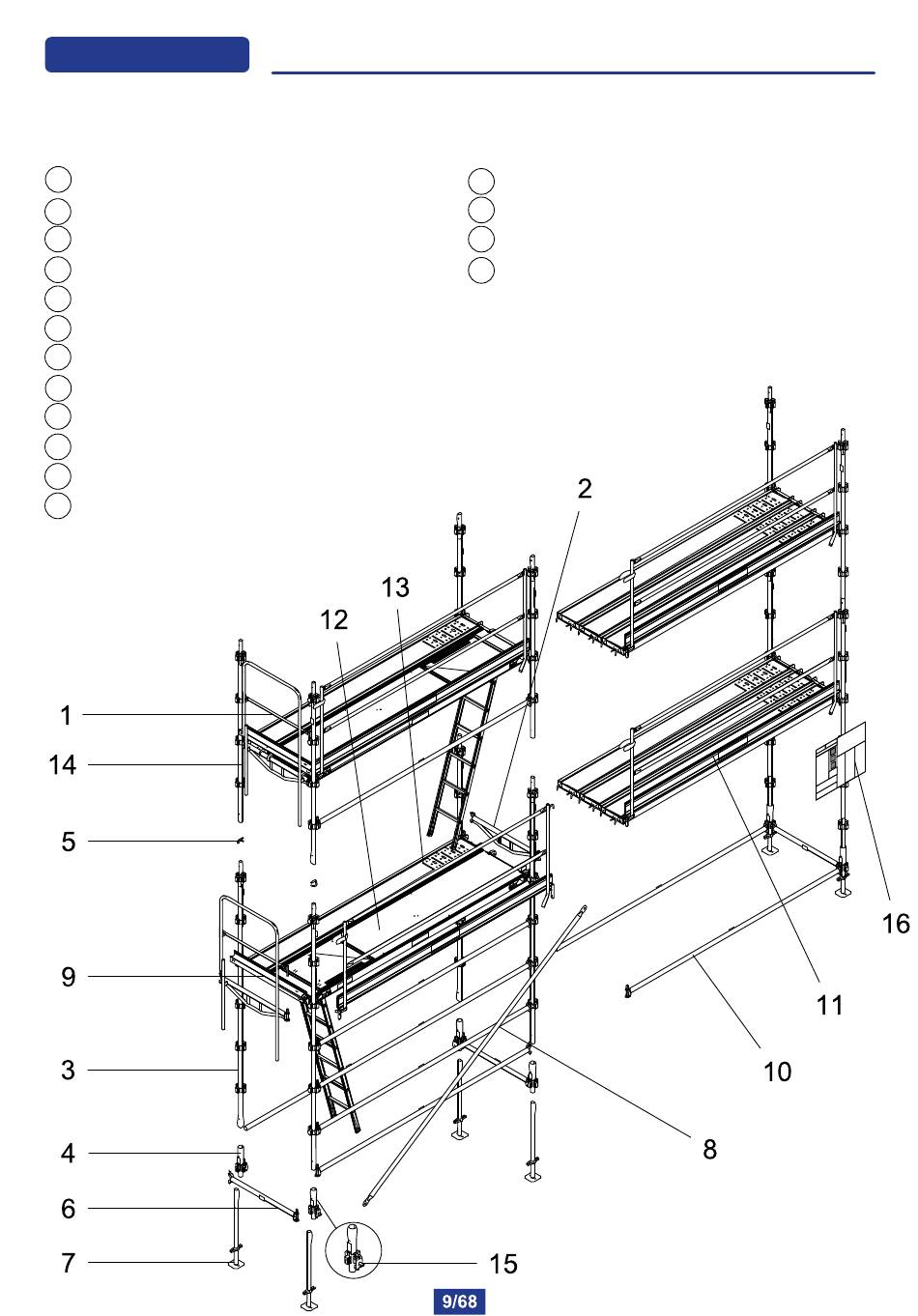

Plan De Montage - Gc Securit'up (Maille 3X2 M) Profondeur 1 M - Comabi M368 Manuel De Montage Et D'utilisation

CHAPITRE 1
Avec diagonales à étrier seulement.
Principaux composants:
1 GC cat 1: garde-corps catégorie 1.
2 M 6100 : longeron renforcé.
3 M 4300 ou M 8300 : montant 3 m.
4 Manchon de départ M368 ou SOLIDIUM.
5 RCM 12 : goupille.
6 MS 100 : longeron 1 m.
7 RCM 14 : Pied réglable.
8 RCM 30 : diagonale 3 m x 2 m.
9 PC100: Plinthe acier Lg 1m.
10 MS 300 : longeron 3 m.
11 GCMS 300 : garde-corps Securit up 300.
12 R08 CTE 620 forte charge 3000 x 620 :
plateau alu/bois à trappe 3 m x 0,62 m
450 kg/m².
1-8 Exemple de montage avec garde-corps
SECURIT'UP pour une maille de 3x2 m - 1 m
13 SCSP300 : plateau acier 3 m x 0,30 m.
14 M 4200 ou M 8200 : montant 2 m.
15 RCM 180 : étrier à pion.
16 Panneau "Charges d'exploitation".
