UDIMM
Une barrette UDIMM
Deux barrettes
UDIMM
Trois barrettes
UDIMM
Quatre barrettes
UDIMM
Pour installer ou remplacer un module de mémoire, procédez comme suit :
1. Mettez l'ordinateur hors tension et débranchez tous les cordons d'alimentation des prises de courant.
2. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 74.
3. Couchez l'ordinateur sur le côté pour faciliter l'accès à la carte mère.
4. Repérez les emplacements de mémoire. Voir « Localisation des composants sur la carte mère » à
la page 6.
5. Retirez toutes les pièces susceptibles d'empêcher l'accès aux emplacements mémoire. Selon votre
modèle d'ordinateur, il peut s'avérer nécessaire de retirer la carte graphique PCI Express x16 pour
accéder aux emplacements mémoire plus facilement. Voir « Installation ou remplacement d'une carte
PCI » à la page 76.
6. Selon que vous installez ou remplacez un module de mémoire, exécutez l'une des opérations suivantes :
• Si vous remplacez un ancien module de mémoire, ouvrez les pattes de retenue et tirez délicatement
le module de mémoire hors de son emplacement.

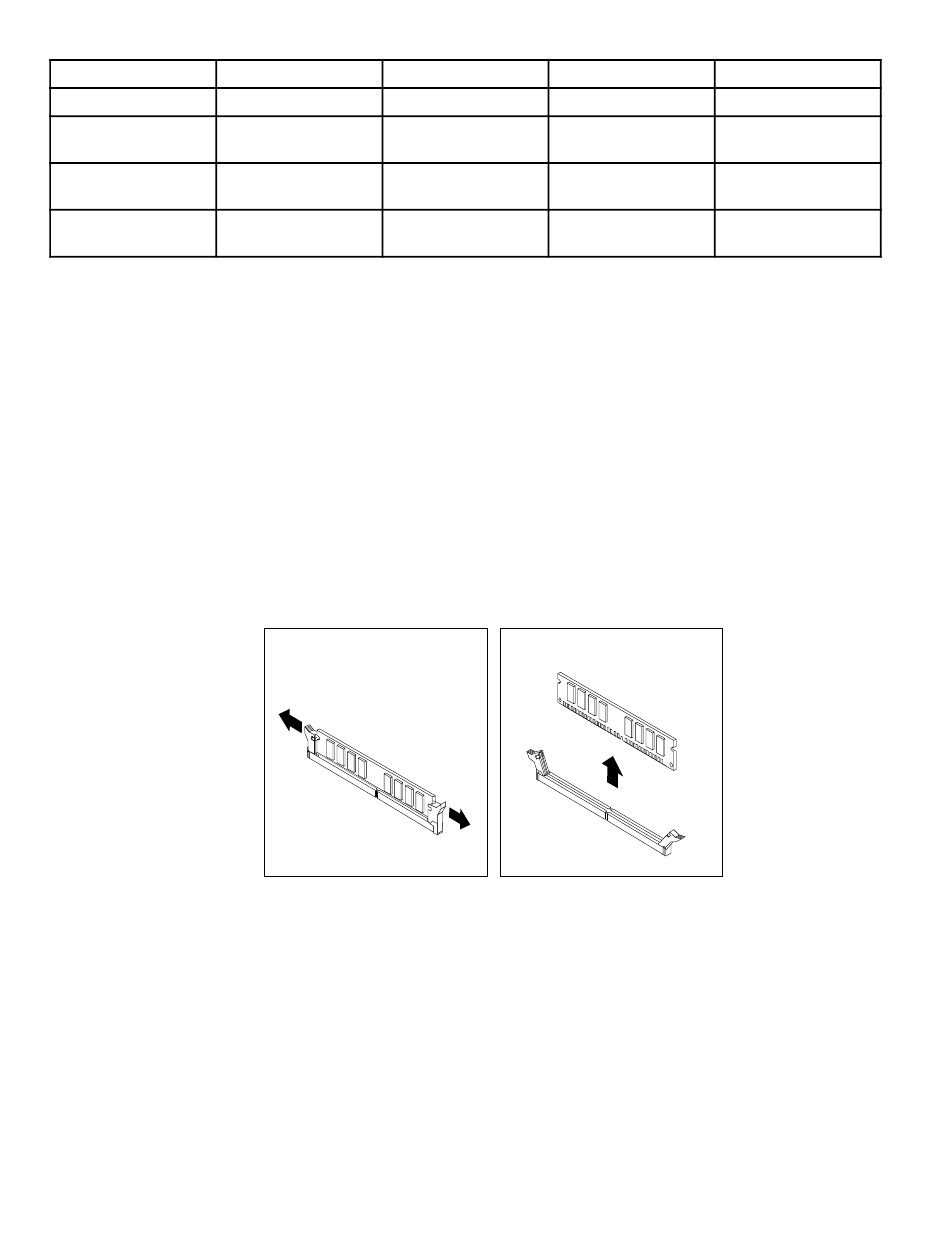

Figure 16. Retrait d'un module de mémoire
80
Guide d'utilisation ThinkCentre M79
DIMM 1 DIMM 2
X
X, 1
X, 1
X, 1
DIMM 3
X, 2
X, 3 X, 2
X, 3 X, 2
DIMM 4
X, 4
