6 Installation du tournevis

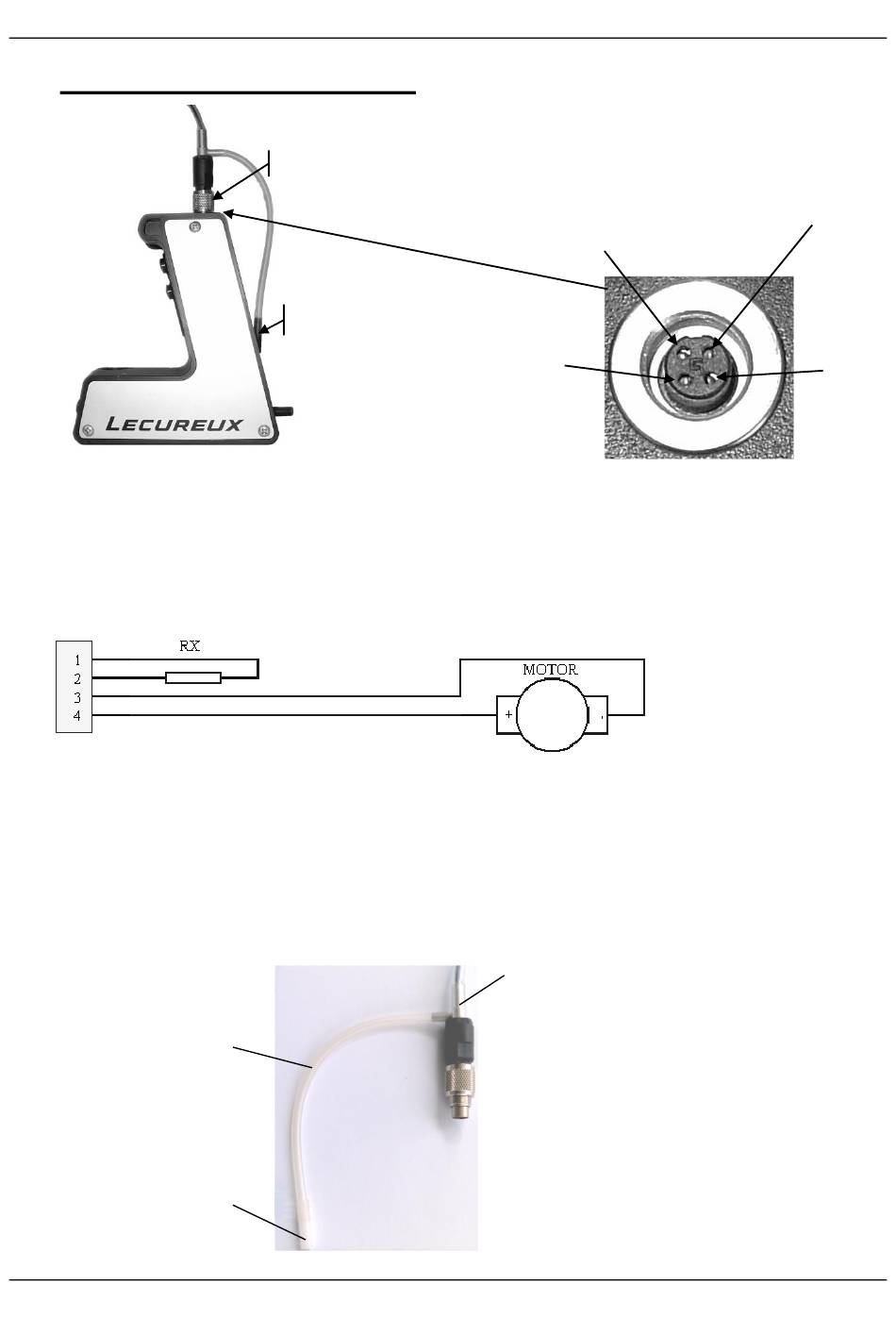

6.1 Disposition du raccordement des connexions

1. + Reconnaissance moteur (fil moteur rouge)
2. – Reconnaissance moteur (fil moteur blanc)
3. – Alimentation moteur (fil moteur noir)
4. + Alimentation moteur (fil moteur bleu)
6.2 Tabelle de résistance pour la reconnaissance moteur
Voir point 0
Information tournevis
La résistance doit être de <= 2%

6.3 Installation du vacuum

LECUREUX SA
Raccordement électrique
Raccordement vacuum
2
3
4
3
1 = raccord vaccum
1
no 0003.073.003
2 = tuyau vacuum
no 0003.073.009
3 = tube de raccordement vacuum
no 0003.073.010
