2. Installation

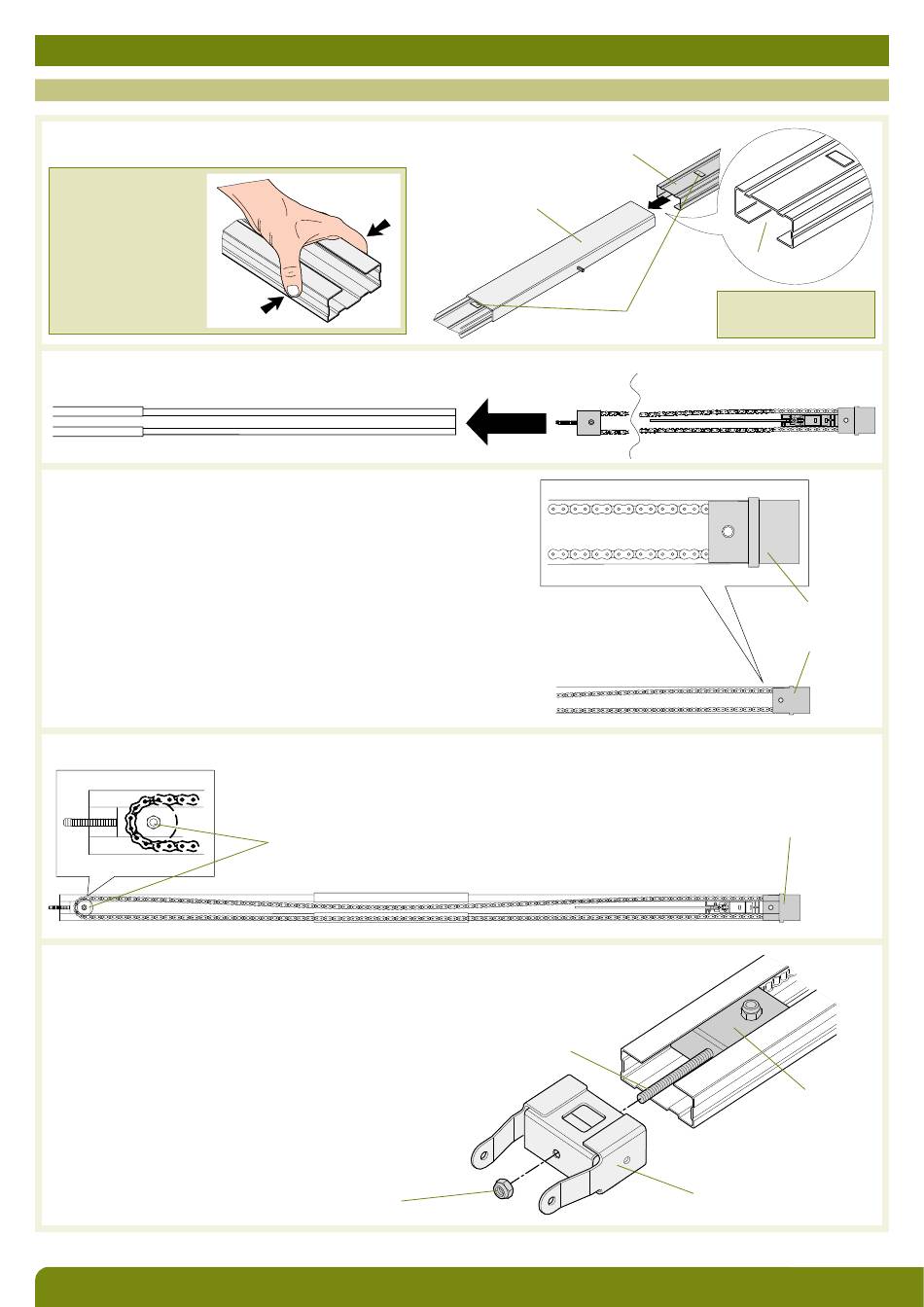

2.1 Assemblage du rail de guidage

1. Introduire les 2 rails de guidage dans le joint central
et les pousser jusqu'aux butées.
ATTENTION : ne pas
utiliser d'outils risquant
de déformer le joint
central ou les rails de
guidage. Comprimer
manuellement le rail
avant de l'assembler.
2. Introduire le groupe de renvoi, le chariot
et le groupe d'embrayage moteur à l'intérieur du rail.
3. Positionner le groupe d'embrayage moteur à l'une des extrémités du rail.
4. Faire coulisser le groupe de renvoi et l'amener du côté opposé au groupe d'embrayage moteur.
5. Emboîter la patte de fixation dans le rail de guidage puis assembler le groupe de renvoi
à la patte de fixation à l'aide du goujon et de l'écrou fournis.
Tendre légèrement la chaîne en vissant l'écrou.
Groupe de renvoi
Ecrou
Rails de guidage
Joint central
Goujon
6
Partie ouverte
du rail
ATTENTION : mettre
Butées
la partie ouverte du rail
vers le bas.
Groupe
d'embrayage
moteur
Groupe d'embrayage moteur
Groupe de renvoi
Patte de fixation
