7.4 Programmation de l'horloge SUL 184 h-53
Cette horloge est identique à la SUL 184-h 52 mais dispose de deux canaux au lieu d'un seul. La mise à l'heure et la
programmation 24 heures/7 jours est donc la même pour les deux horloges. Seule la fonction des cavaliers est
différente pour la SUL 184-h 53.
– Cavaliers bleus: pour enclencher/déclencher le canal 1 correspondant au commutateur bleu (régime confort/réduit)
– Cavaliers rouges: pour enclencher/déclencher le canal 2 correspondant au commutateur rouge (régime accéléré)
– Cavaliers blancs: pour enclencher/déclencher ensemble les deux canaux.
Exemple de programmation pour une SUL 184 h-53
– 5h00: cavalier blanc pour passer en régime confort et enclencher l'accéléré
– 6h00: cavalier rouge pour supprimer l'accéléré
– 22h00: cavalier bleu pour passer en régime réduit.
Remarque importante
Pour ce type d'horloge, les cavaliers peuvent aussi bien enclencher que déclencher un canal.
Dès lors, lorsque la programmation est terminée, il faut s'assurer que les commutateurs rouges et bleus
sont bien positionnés en fonction de l'heure réglée.
Au besoin, prépositionner les commutateurs en les tournant d'un quart de tour dans le sens de la flèche.
rouge = canal 2,

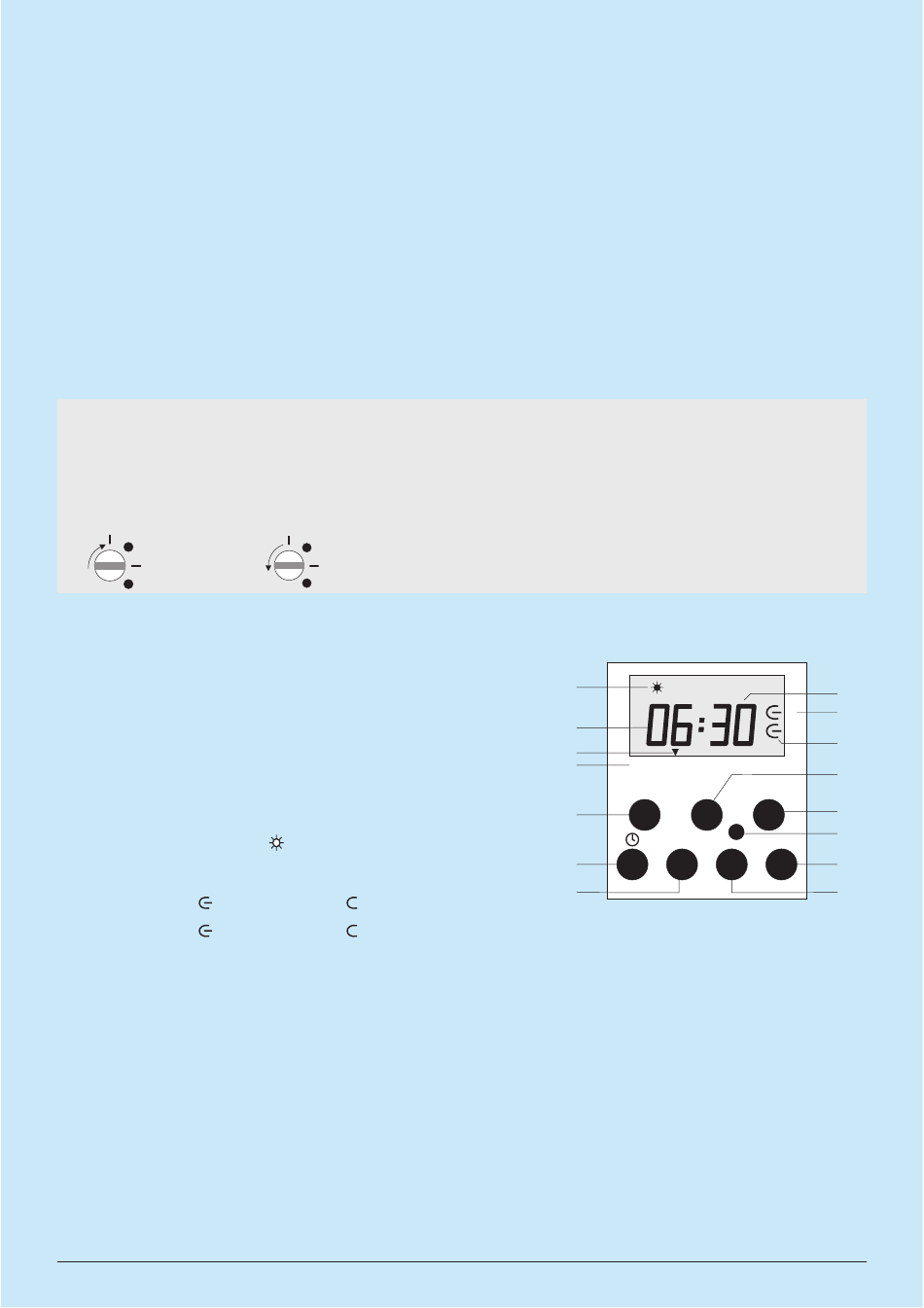

7.5 Programmation de l'horloge TR 684-53
1
programmation, interrogation
2
réglage de l'heure
3
réglage de la date, de l'année et du jour de semaine
4
numéro du jour de semaine (1 = lu, 2 = ma, etc.)
5
curseur t pour le jour de semaine
6
affichage de l'heure
7
affichage heure été/hiver (
8
affichage des minutes
9
état du canal 1 ( = enclenché (ON),
10 état du canal 2 ( = enclenché (ON),
11 réglage de l'heure
12 réglage des minutes
13 effacement total (RESET), attention: toutes les données mémorisées sont effacées
14 enclenchement/déclenchement manuel du canal 2
15 enclenchement/déclenchement manuel du canal 1
Remarques
– l'horloge est fournie avec un programme journalier imperdable: 6h00 ON pour les deux canaux, 22h00 OFF pour les
deux canaux
– la réserve de marche en cas de coupure de tension est de ± 10 heures
– le changement d'heure été/hiver est automatique
16
bleu = canal 1 (
= canal déclenché, I = canal enclenché).
l
= heure d'été, d = heure d'hiver)
= déclenché (OFF))
= déclenché (OFF))
7
6
5
4
1 2 3 4 5 6 7
d
h
3
RES
Prog C1
2
1
Mise en place et programmation de l'horloge
8
9
1
2
10
11
m
12
13
C2
14
15
