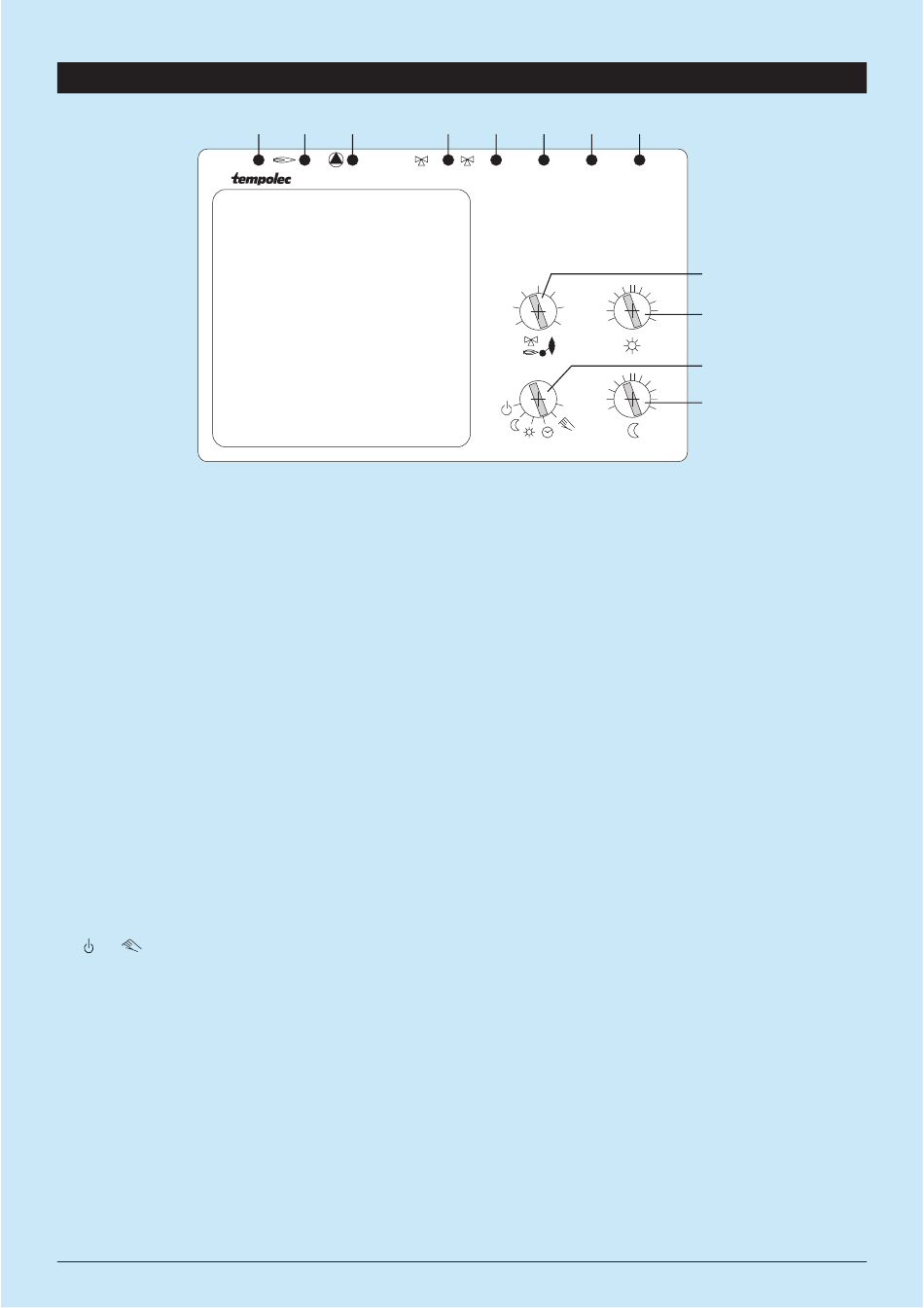

6. Réglages et témoins lumineux sur la face frontale du régulateur
230 V~
6.1 Témoins lumineux
1 LED jaune pour signaler la mise sous tension.
Si la sonde chaudière, extérieure ou départ est en court-circuit ou en circuit ouvert (câble coupé par exemple), la
LED jaune clignote et plus aucune fonction n'est possible. Seule la dérogation manuelle reste opérationnelle.
2 LED rouge «brûleur».
Lorsque cette LED est allumée, le contact 3-3 du SAM est fermé (appel de chaleur). Si la température chaudière
est inférieure à la température réglée au thermostat de chaudière, le brûleur doit fonctionner.
3 LED rouge «circulateur». Lorsque cette LED est allumée, le circulateur fonctionne.
4 LED rouge «ouverture de la vanne mélangeuse». Cette LED s'allume à chaque impulsion d'ouverture reçue par la
vanne mélangeuse.
5 LED verte «fermeture de la vanne mélangeuse». Cette LED s'allume à chaque impulsion de fermeture reçue par la
vanne mélangeuse.
6 LED indiquant que le régime confort est en cours (dépend de l'horloge, du sélecteur de fonction, du
micro-interrupteur n° 1 et de la commande à distance raccordée sur la borne X).
7 LED indiquant qu'un régime accéléré est en cours (dépend du contact C2 de l'horloge).
8 LED indiquant qu'une fonction de dégommage du circulateur chauffage et/ou de la vanne mélangeuse est en cours.
Le dégommage se produit automatiquement (sauf lorsque le sélecteur de fonction est sur les positions
et
) lorsque la chaudière est à une température inférieure à 40 °C et que le circulateur chauffage n'a plus
fonctionné depuis 24 heures. La durée du dégommage est de 3 minutes. Si un dégommage n'est pas souhaité,
le micro-interrupteur n° 3 permet de l'annuler.
12
1
2
3
®
®
SAM 2001
4
5
6
7
ON
OFF
K1
K2
60
50
70
40
80
30
90
-25 %
S
-100 %
Réglages et témoins lumineux sur la face frontale du régulateur
8
K3
9
11
+25 %
10
12
0
