B) MISE EN PLACE DE L'UNITE CENTRALE
Toutes les liaisons électriques entre l'unité
centrale et la chaudière sont précâblées.
Toute intervention sur le précâblage
entraîne la perte de la garantie .
1 - Chaudière murale

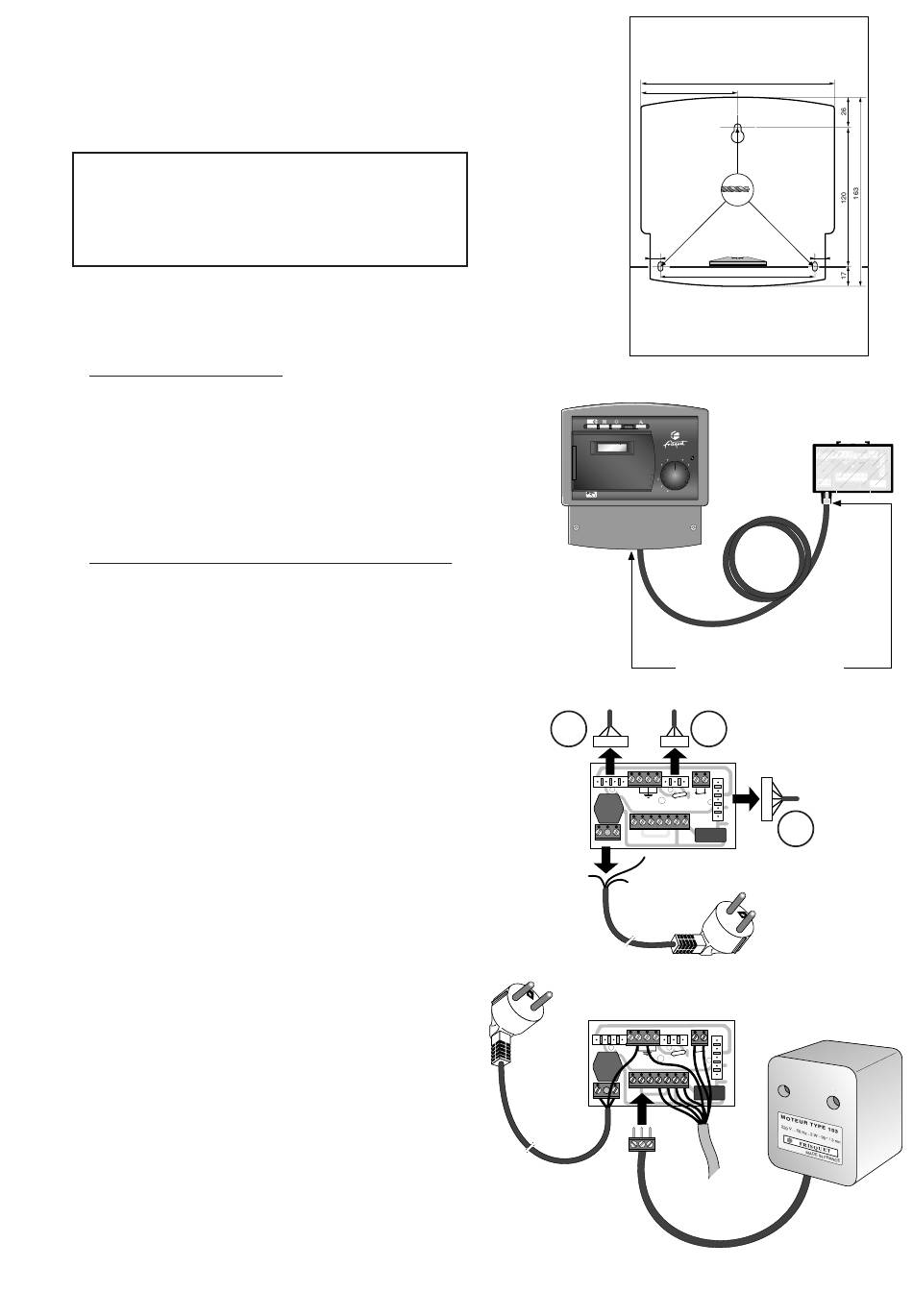

• Utiliser le gabarit de pose :
- Positionner le coffret de l'unité centrale.
Le câble doit être assez long pour rejoindre le boîtier
de raccordement électrique de la chaudière.
- Percer à l'aide du gabarit et fixer l'unité centrale.
2 - Chaudière PRESTIGE
• Voir notice de montage au dos du gabarit de pose
Raccordements dans la chaudière (tous modèles)
- Débrancher les connecteurs A, B et C
du boîtier de connexion de la chaudière.
- Retirer le couvercle plastique par la vis centrale.
- Enlever le circuit imprimé.
- Récupérer le câble d'alimentation électrique et le
monter sur le circuit imprimé fourni avec l'unité
centrale REF 11.
- Mettre en place le nouveau circuit.
imprimé précâblé fourni avec l'unité centrale.
- S'assurer que le câble ne puisse pas toucher le
brûleur ou la chambre de combustion.
Attention , à la mise sous tension le voyant de
l'interrupteur chauffage restera éteint.
- Mettre le câble 3 broches du moteur MP 103 et
serrer les 3 vis.
- Remettre le couvercle plastique et la vis centrale.
ainsi que les 3 connecteurs électriques A, B et C.
Auto
A
1
2 3
1
2 3
5
Gabarit de pose du coffret
168
84
ø 6
9
9
134
20
14
26
°C
Longueur Maxi 1,5 m
B
T H
C
4 5 6
7
T H
4 5 6
7
