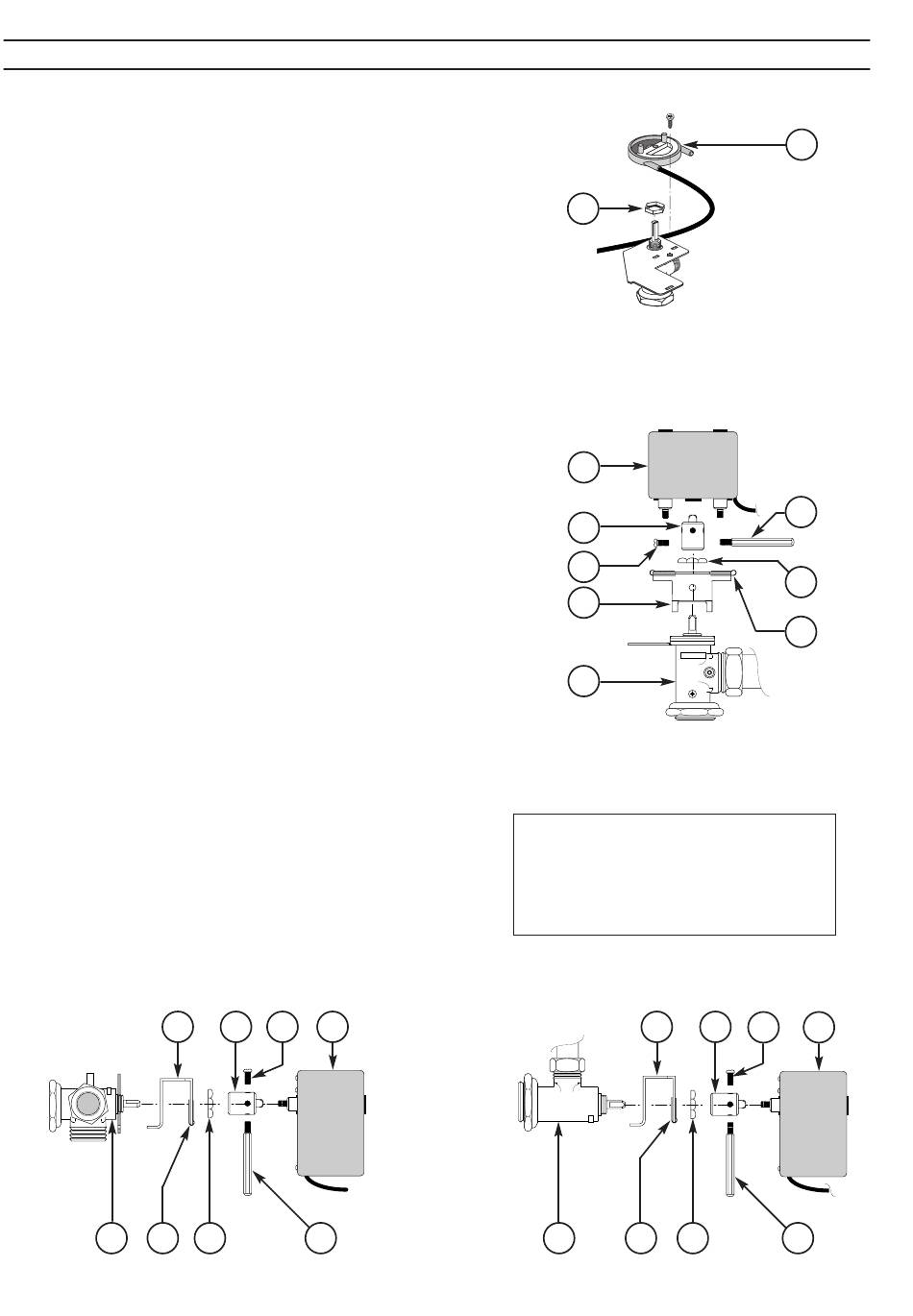

INSTALLATION

A) MISE EN PLACE DU MOTEUR MP 103
- Supprimer la commande manuelle rotative (A ).
- Dévisser l'écrou (B ).
- Placer les 2 écrous rapides (7) sur l'étrier (3).
- Fixer l'étrier (3) avec l'écrou (2) sur la plaque
support boîtier électrique (ou directement sur la
vanne 3 voies (1) pour PRESTIGE).
- Positionner l'entraîneur (4) sur l'axe de la vanne
3 voies en serrant la tige (5) sur le méplat
et serrer la vis (6).
Attention, pour l'HYDROCONFORT serrer la vis (6)
sur le méplat et la tige (5) sur le côté opposé.
- Positionner le carré de l'entraîneur dans le carré
du moteur MP 103.
- Fixer le moteur MP 103 (8) sur l'étrier à l'aide
des 2 vis en serrant modérément.
Un serrage excessif risque de détériorer le
mécanisme . Le montage doit rester «souple»,
le moteur doit pouvoir être bougé à la main.
HYDROCONFORT
3
1
7
4
6
8
2
5
B
8
4
6
3
1
1) Vanne 3 voies
2) Ecrou pal
3) Etrier de fixation
4) Entraîneur
1
4
A
GAZLINER
HYDRO TGP
HYDROMOTRIX
5
2
7
5) Tige d'entraîneur
6) Vis de serrage M4
7) Ecrou rapide
8) Moteur MP 103
PRESTIGE
3
4
6
7
2
5
8
