- Page 1 OLYGRAPHES PORTABLES ANUEL UTILISATEUR CIDELEC - 20 rue des Métiers - 49130 SAINTE GEMMES SUR LOIRE - FRANCE Tél : +33 (0)2 41 66 20 88 - Fax : +33 (0)2 41 79 07 76 - www.cidelec.net...
- Page 2 CIDELEC. Tous droits de reproduction ou de représentation de ceux-ci sont réservés. Toute reproduction ou représentation intégrale ou partielle, par quelque procédé que ce soit, du contenu de ce document, faite sans l’autorisation de CIDELEC, est illicite et constitue une contrefaçon (art. L122-4 et L122-5 du Code de la propriété intellectuelle).
-
Page 3: Table Des Matières
Sommaire I - INTRODUCTION ..............................1 Présentation de la société CIDELEC ....................... 1 Revendications .............................. 1 Enregistrement cardio-respiratoire ....................1 Enregistrement sous machine de thérapie ..................1 Indications ..............................1 Consignes d’utilisation et de sécurité ......................2 Conditions d’utilisation ........................2 Consignes générales ......................... -
Page 5: I - Introduction
L'enregistrement peut se faire au domicile du patient ou dans un laboratoire du sommeil. Pour utiliser le CID-LX et relire les dossiers, il convient d'utiliser une version du logiciel CIDELEC supérieure à la version 2.2.2.; les modèles CID-LXa requièrent quant à eux une version 2.2.6. minimum. -
Page 6: Consignes D'utilisation Et De Sécurité
Les conclusions cliniques et décisions prises sont de la responsabilité de l'utilisateur. Le CID-LX est un appareil d’aide au diagnostic des troubles du sommeil, il ne possède pas d’alarme et ne peut pas être utilisé en bloc opératoire ou pour la surveillance d’un patient. - Page 7 éviter de placer les capteurs et électrodes sur ces zones. Il est recommandé de ne pas placer le boîtier CID-LX directement sur la peau mais d’utiliser un filet de protection. Remplacer autant que nécessaire le velcro d'attache au poignet.
-
Page 8: Entretien Et Vérification Du Matériel
Le contrôle des traces, réalisé au début de chacun des enregistrements, permet de s’assurer du bon fonctionnement des capteurs. En cas de doute sur la capacité du CID-LX à enregistrer les signaux, un test complet peut être réalisé en suivant la procédure habituelle, mais sans placer les capteurs sur un patient. -
Page 9: Batterie
- introduction Batterie Le CID-LX est équipé de batteries Li-Po 3,7 Volts 1700 mAh. Les batteries sont garanties 1 an, leur remplacement se fait en usine. Lorsque la batterie est faible en cours d'acquisition, l'enregistrement s'interrompt. Le message suivant apparait lors du transfert : "Enregistrement terminé (Batterie basse)". -
Page 10: Conformités
Distances de séparation recommandées entre les appareils portatifs et mobiles de communication RF et le CID‑LX Le CID-LX est prévu pour être utilisé dans un environnement électromagnétique dans lequel les perturbations RF rayonnées sont contrôlées. Le client ou l’utilisateur du CID-LX peut contribuer à prévenir les interférences électromagnétiques en maintenant une distance minimale entre l’appareil portatif et mobile de communication RF (émetteur) et le CID-LX, comme... - Page 11 électromagnétique sur site. Si l’intensité du champ, mesurée à l’emplacement où le CID-LX est utilisé, excède le niveau de conformité RF applicable ci-dessus, il convient d’observer le CID-LX pour vérifier que le fonctionnement est normal. Si l’on observe des performances anormales, des mesures supplémentaires peuvent être nécessaires, comme réorienter ou repositionner le CID-LX.
- Page 12 - introduction Directives et déclarations du fabricant ‑ émissions électromagnétiques Le CID-LX est prévu pour être utilisé dans l’environnement électromagnétique spécifié ci-dessous. Il convient que le client ou l’utilisateur du CID-LX s’assure qu’il est utilisé dans un tel environnement.
-
Page 13: Ii - Présentation Et Installation

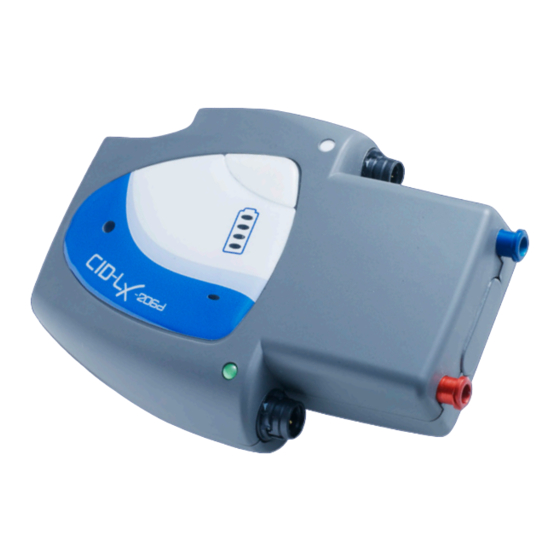

Dans ce manuel, le terme CID-LX regroupe les références CID-LX, CID-LXa, CID-LX-206d et CID-LXa-206d. Le CID-LX est un polygraphe portable (de type III) permettant l'aide au diagnostic des troubles respiratoires liés ou aggravés par le sommeil. Il se place sur le poignet du patient et permet un enregistrement ambulatoire grâce à... -
Page 14: Le Chargeur Mpu12C-102
- présentation et installation Le Chargeur MPU12C-102 Le boîtier chargeur MPU12C permet de charger la batterie interne du polygraphe. La batterie est totalement chargée lorsque toutes les LED vertes du CID-LX sont allumées. Vue arrière Vue latérale Prise secteur... -
Page 15: Caractéristiques Techniques
16 Hz +/- 4 % 4096 +/- 1 litre/s (1) Constructeur Nonin (2) Dans les conditions les plus défavorables (3) Avec le CID-LXa et CID-LXa-206d (4) Avec le CID-LX-206d ou CID-LXa-206d CID-LX / CID-LX-206d et CID-LXa / CID-LXa-206d - Manuel Utilisateur... -
Page 16: Mise En Place Générale
Cordon ECG (réf. EX12) Boîtier connexion électrodes (réf. EX14) Masse (réf. EX15) Cordon liaison sangles (réf. BX01) Jambier double (réf. EX07) Cordon USB A mini (réf. AX02) Modèle présenté : CID-LXa-206d CID-LX / CID-LX-206d et CID-LXa / CID-LXa-206d - Manuel Utilisateur... -
Page 17: Iii - Réalisation D'un Enregistrement
Il convient de rappeler que le soin apporté à la pose des capteurs représente une part importante dans la réussite d’un enregistrement de polygraphie. L'ordre de pose des capteurs décrit dans ce manuel est l'ordre préconisé par CIDELEC. Les voies cardio-respiratoires Le capteur oxymètre... - Page 18 - réalisation d’un enregistrement Le module CID‑LX Au sein du module CID-LX sont intégrés un capteur de luminosité (qui mesure l'ambiance lumineuse de la pièce) et un capteur actimètre (qui permet de savoir à quel moment le patient bouge).
- Page 19 Luer lock. Le diamètre de ce dernier doit être adapté au tuyau de la canule pour éviter un débranchement accidentel (tester les différentes tailles fournies avec l'appareil). Eviter les lunettes cannelées. CID-LX / CID-LX-206d et CID-LXa / CID-LXa-206d - Manuel Utilisateur...
- Page 20 Les sangles doivent être suffisamment serrées pour suivre les mouvements respiratoires du patient sans le gêner. Par mesure d'hygiène et pour le confort du patient, il est préférable de positionner les sangles par dessus un tee-shirt. CID-LX / CID-LX-206d et CID-LXa / CID-LXa-206d - Manuel Utilisateur...
-
Page 21: Installations D'un Patient Sous Machine De Thérapie
Intercaler le connecteur droit entre le masque et le circuit patient puis y raccorder l'embout silicone du tuyau. Brancher le connecteur Luer du tuyau à la prise de pression rouge du module. CID-LX / CID-LX-206d et CID-LXa / CID-LXa-206d - Manuel Utilisateur... - Page 22 Pour les PPC, le pneumotachographe améliore la lisibilité des traces. La voie pneumotachographe est disponible sur la version CID-LX-206d ou CID-LXa-206d. Cette voie permet de réaliser des enregistrements sous machine de thérapie. Deux types de pneumotachographe sont disponibles : le pneumotachographe tubulaire, non calibré, et le pneumotachographe de Fleisch, calibré.
-
Page 23: Les Voies Électrophysiologiques (Modèles Cid-Lxa Et Cid-Lxa-206D Uniquement)
Ôter le surplus de pâte à l'aide d'une compresse. Electrodes adhésives pré‑gélifiées Connecter le câble à l’électrode adhésive, enlever le film protecteur et coller sur la peau préalablement nettoyée. CID-LX / CID-LX-206d et CID-LXa / CID-LXa-206d - Manuel Utilisateur... - Page 24 Pour maintenir les électrodes, ajouter une bande adhésive sur chaque jambe. Pour la masse Utiliser un fil 1 électrode pression Ref. EX15 Placement : coller l'électrode au niveau de l'épaule ou près de la clavicule. CID-LX / CID-LX-206d et CID-LXa / CID-LXa-206d - Manuel Utilisateur...
- Page 25 Précautions Par mesure d'hygiène et pour le confort du patient, il est préférable de positionner le connecteur d'électrodes par dessus un tee-shirt. Bien nettoyer les zones de collage des électrodes. CID-LX / CID-LX-206d et CID-LXa / CID-LXa-206d - Manuel Utilisateur...
- Page 26 Le chargeur MPU12C-102 n'est pas prévu pour une utilisation à domicile, et ne devra en aucun cas être confié au patient. CID-LX / CID-LX-206d et CID-LXa / CID-LXa-206d - Manuel Utilisateur...
-
Page 27: Programmation D'un Enregistrement
Sélectionner le CID installé sur le patient en cliquant sur Utiliser. Identification Les enregistrements réalisés par les systèmes CIDELEC sont nominatifs. Il est obligatoire de renseigner les informations du patient (Nom, Prénom, date de naissance). La première étape consiste à identifier le patient en pressant le bouton Identification. - Page 28 Dans cette fenêtre, il est possible de choisir les conditions d’enregistrement, suivant les options disponibles du système connecté : Une fois l’ensemble des paramètres renseignés, cliquer sur Enregistrer. Cet icône permet ensuite d'accéder au schéma de montage des voies électrophysiologiques. CID-LX / CID-LX-206d et CID-LXa / CID-LXa-206d - Manuel Utilisateur...
-
Page 29: Contrôle
L’enregistrement de cette valeur est nécessaire pour lancer l’acquisition. Vérification des signaux Lors du contrôle, la vérification des traces permet de s’assurer que chaque capteur est correctement posé et fonctionne. CID-LX / CID-LX-206d et CID-LXa / CID-LXa-206d - Manuel Utilisateur... - Page 30 Si la fenêtre a été fermée ou n'apparait pas, il est possible de la rappeler en cliquant sur le bouton Position. Une fois les contrôles réalisés, la saturation moyenne enregistrée, fermer la fenêtre de contrôle en cliquant sur Quitter le contrôle. CID-LX / CID-LX-206d et CID-LXa / CID-LXa-206d - Manuel Utilisateur...
-
Page 31: Initialisation De L'acquisition
Le module peut maintenant être débranché du cordon USB et du chargeur. L’installation est finie, le patient est autonome. Note : Le courant batterie est négatif lorsque le CID-LX n'est pas connecté à son chargeur. La programmation d'un nouvel enregistrement efface le précédent. -
Page 32: Durant La Nuit : Ce Que Le Patient Doit Savoir
Deux morceaux d’adhésif médical placés sur les pommettes peuvent aider à son maintien. Ne pas immerger ou asperger de liquide les appareils CIDELEC car ils ne sont pas étanches. Pour le retrait des capteurs après l'enregistrement, ne pas utiliser d'objet coupant et suivre les recommandations données lors de la pose. -
Page 33: Récupération Des Données
- la charge de la batterie. - l'état du module. Quelques messages - la durée effective fréquents sont de l'enregistrement décrits ci-après. (elle peut être plus courte que la durée programmée). CID-LX / CID-LX-206d et CID-LXa / CID-LXa-206d - Manuel Utilisateur... -
Page 34: Recharge De La Batterie
Le temps de charge de la batterie est généralement de 4 heures. Sur le boîtier, la LED clignotante indique le niveau de charge de la batterie : < 25 % < 50 % < 75% < 100 % = 100 % CID-LX / CID-LX-206d et CID-LXa / CID-LXa-206d - Manuel Utilisateur... -
Page 35: L'analyse Automatique
Traitement automatique des données ventilatoires VALIDER DEVALIDER SYNTHESE Résumé des EVENEMENTS % ---- % ---- % ---- Expression des résultats (synthèse) dans le Dossier Patient Expression des résultats (synthèse) dans le Dossier Patient CID-LX / CID-LX-206d et CID-LXa / CID-LXa-206d - Manuel Utilisateur... -
Page 36: L'analyse Automatique Des Données Ventilatoires
- Autres événements respiratoires Modification de la période de validation Le logiciel CIDELEC valide automatiquement les périodes de bon fonctionnement des capteurs et dévalide celles pendant lesquelles les signaux ne sont pas de bonne qualité pour une analyse. Dans la fenêtre qui apparaît, sur la ligne "VALID.", apparaissent les périodes validées (en bleu) et dévalidées (hachurées). -
Page 37: Représentation Des Résultats Dans Le Dossier Patient
(ici, le Résumé) Champs "Indication" et "Conclusion" modifiables Se référer au Manuel Utilisateur du logiciel pour en découvrir toutes les fonctionnalités (paramétrages, visualisation, analyse automatique, traitement manuel...). CID-LX / CID-LX-206d et CID-LXa / CID-LXa-206d - Manuel Utilisateur... - Page 38 - réalisation d’un enregistrement CID-LX / CID-LX-206d et CID-LXa / CID-LXa-206d - Manuel Utilisateur...
- Page 40 Tél : +33 (0)2 41 66 20 88 Fax : +33 (0)2 41 79 07 76 Email : service.commercial@cidelec.net www.cidelec.net M A N - F R - L X / A 7 - 2 0 1 7 - 1 2...
