Les photocellules de sécurité sont un dispositif supplémentaire de sécurité, efficace seulement pendant la
phase de fermeture du portail. Il est conseillé de positionner les photocellules à une hauteur comprise entre
40 et 100 cm du sol. Une seule paire de photocellules peut être installée avec le système alimenté par panneau
solaire.
la détection d'obstacle est limitée à la présence de l'obstacle dans le rayon infra -rouge compris
entre les deux cellules.
Le dispositif se compose d'un transmetteur TX et d'un récepteur RX. Le transmetteur TX émet une lumière infra-
rouge modulée qui est captée par le récepteur RX, lorsque ce faisceau de lumière (invisible) est interrompu par
la présence d'un objet, un signal est envoyé à la carte électronique qui inversera le sens de marche du moteur
pendant la phase de fermeture.
Effectuez les branchements comme indiqué dans le dessin de la page 14.
ATTENTION: ne pas enlever le pont photocellules entre les bornes 4 et 5 sauf que en cas de branchement d'une paire de photocellu-
les. autrement le portail ne se fermera pas.
dévisser
pour ouvrir
+
12/24V + ac
-
TX
Réf.NEOT
Réf.
télécommande
NEOCODEClavier
rolling
Radio
Réf. SW400T
vérin téléscopique 12V complet
Réf. R15
clè trilobale pour
déverouillaage
manuel

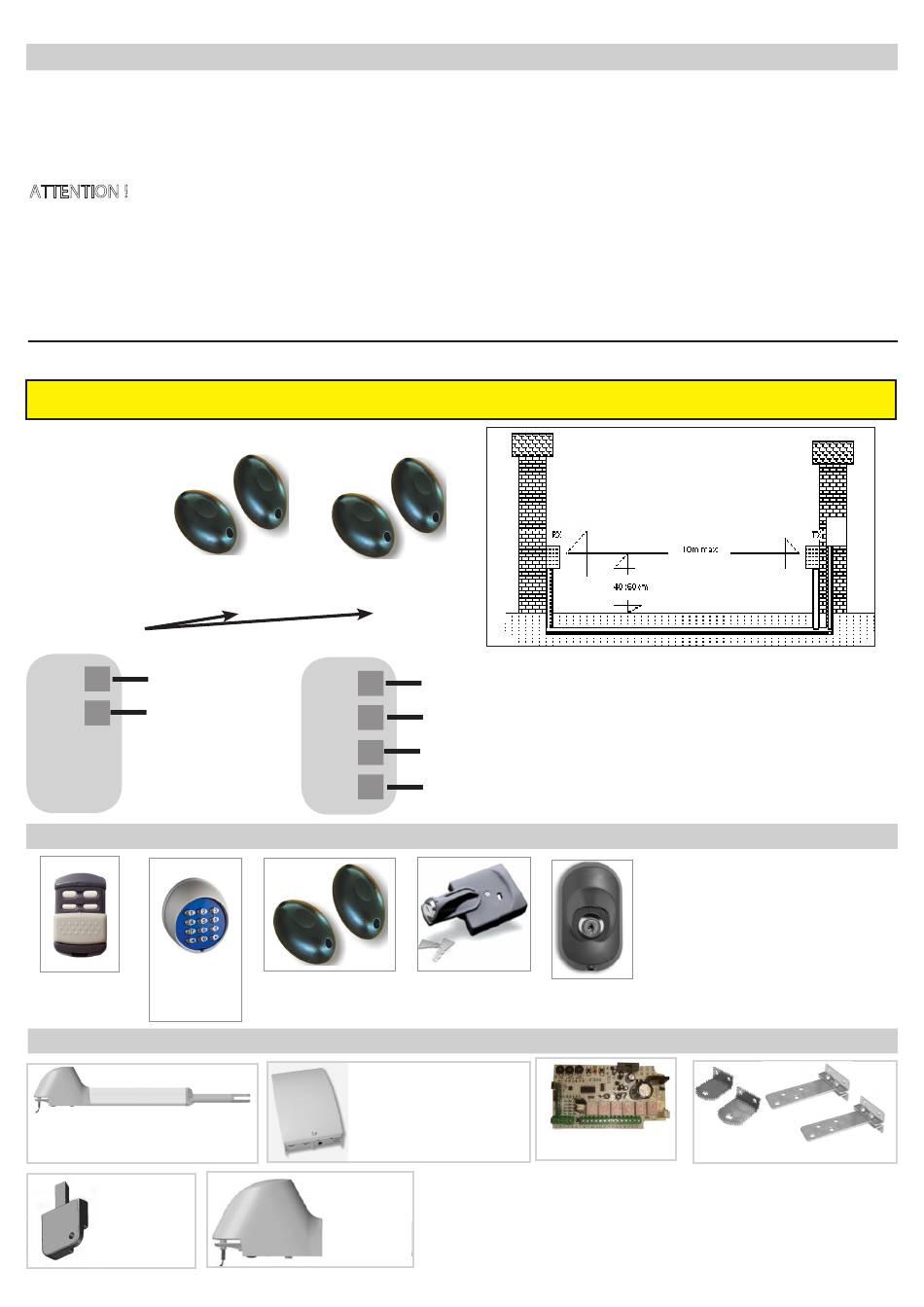

30. Photocellules Réf. SW7012 (accessoire en Option)
~
/dc =
RX
34. Principales accessoires additionales en option:
Réf.SW7012
jeu photocellules
35. Principales pièces detachées:
Réf. 7855ROLL
Boitier de controle avec carte
CTH42; transformateur et cou-
vercle interne de protection
Réf.SW101
Couvercle corp
motoreducteur
+
~
12/24V + ac
/dc =
-
OUT
COM
Réf.SW- LOCK
Réf.SW5000
accesoire protection
sélecteur à clé
à clé personalisé
Réf. CTH42
carte éléctronique
19
Réf. SWR8
plaques de fixation pour 2 vérins
