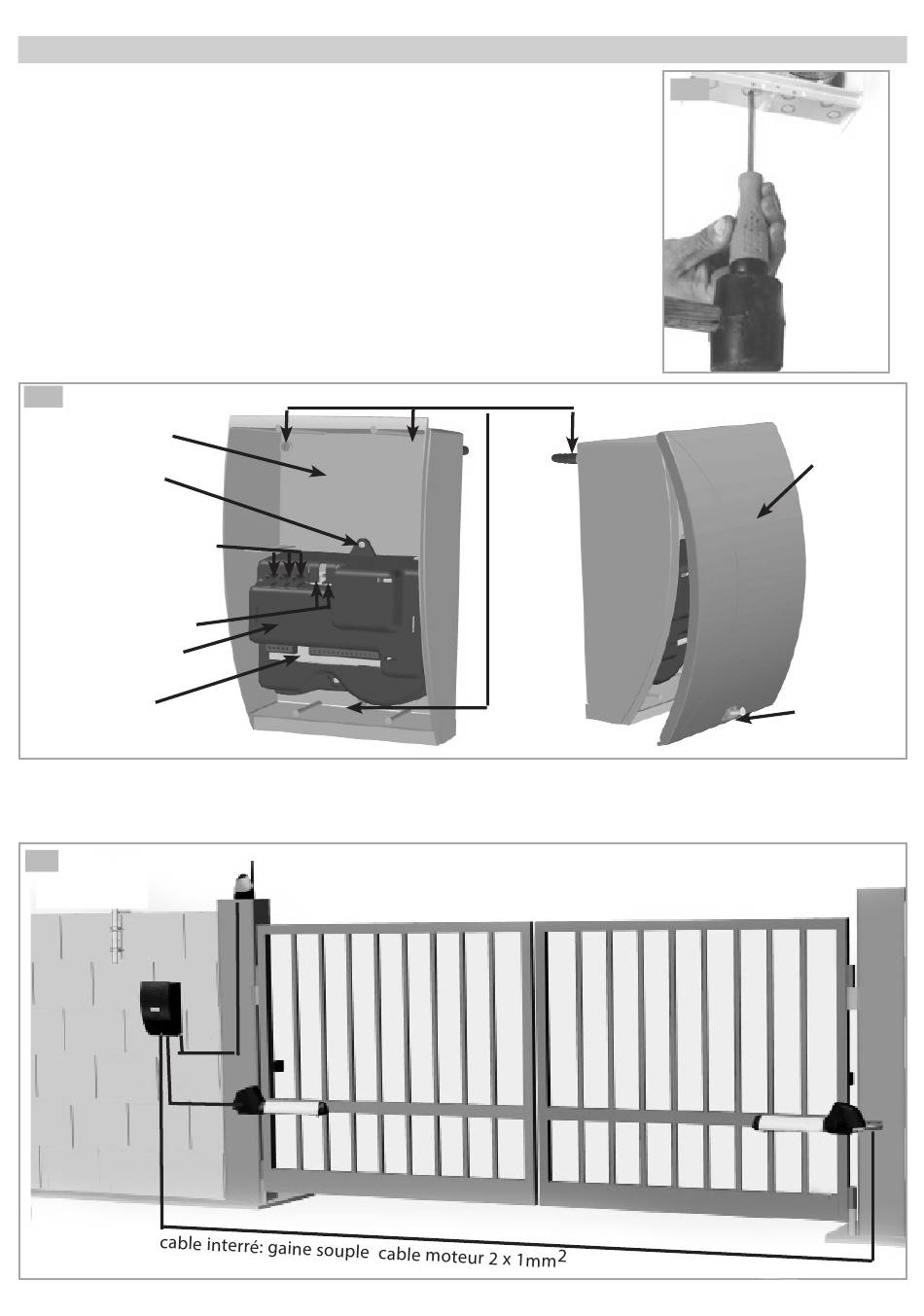

Le boîtier de contrôle doit être fixé sur le pilier à une hauteur de terre d'1 m au
moins et à une distance de 60 cm minimum du moteur. La position d'installa-
tion doit être correcte afin d'éviter le risque de chocs. Fixez le boîtier avec les
cablages vers le bas, suivant les dessins. Percez le mur avec une perceuse en
correspondance avec les 3 point de fixage au mur. Fixez le boîtier de contrôle
avec vis de 4,5 mm. (2 en haut et 1 en bas). La platine CTH42 est fixé directe-
ment au dessu du couvercle de protection bleu contenu à l'interieur du boîtier.
Faire attention à ce que le couvercle de la boite soit toujours bien fermé afin
d'éviter la pénétration de poussière, insectes, humidité ou eau qui pourraient
endomager le système. Pour faire passer les cables de connection des moteurs
et des accessoires percez le dessous de la boite aux endroits indiqués et utili-
ser des passe-fils et un presse-étoupe.
16b
Espace
logement batterie
Vis pour fixation
couvercle interne
Trimmers pour réglage
puissance moteurs et
fermeture automatique
P1 et P2 pour
programmations
Couvercle interne
de protection
Carte CTH42
16c
clignotant
Boitier électrique
14. Boîtier de contrôle, installation et branchements
moteur
Vis pour
fixation
au mur /
pilier
11
16a
Couvercle
boite
vis
moteur
