9.2 Sécurité de surpression
Eviter les surpressions inadmissibles côté encrassement et
les reflux côté propre au niveau de la conception.
 Le cas échéant, installer des sécurités de surpression
et/ou des clapets anti-retour.
Vis de purge
Hauteur de démontage
d'air
Vidange
Vis de vidange côté propre
filtre 1 (en option)

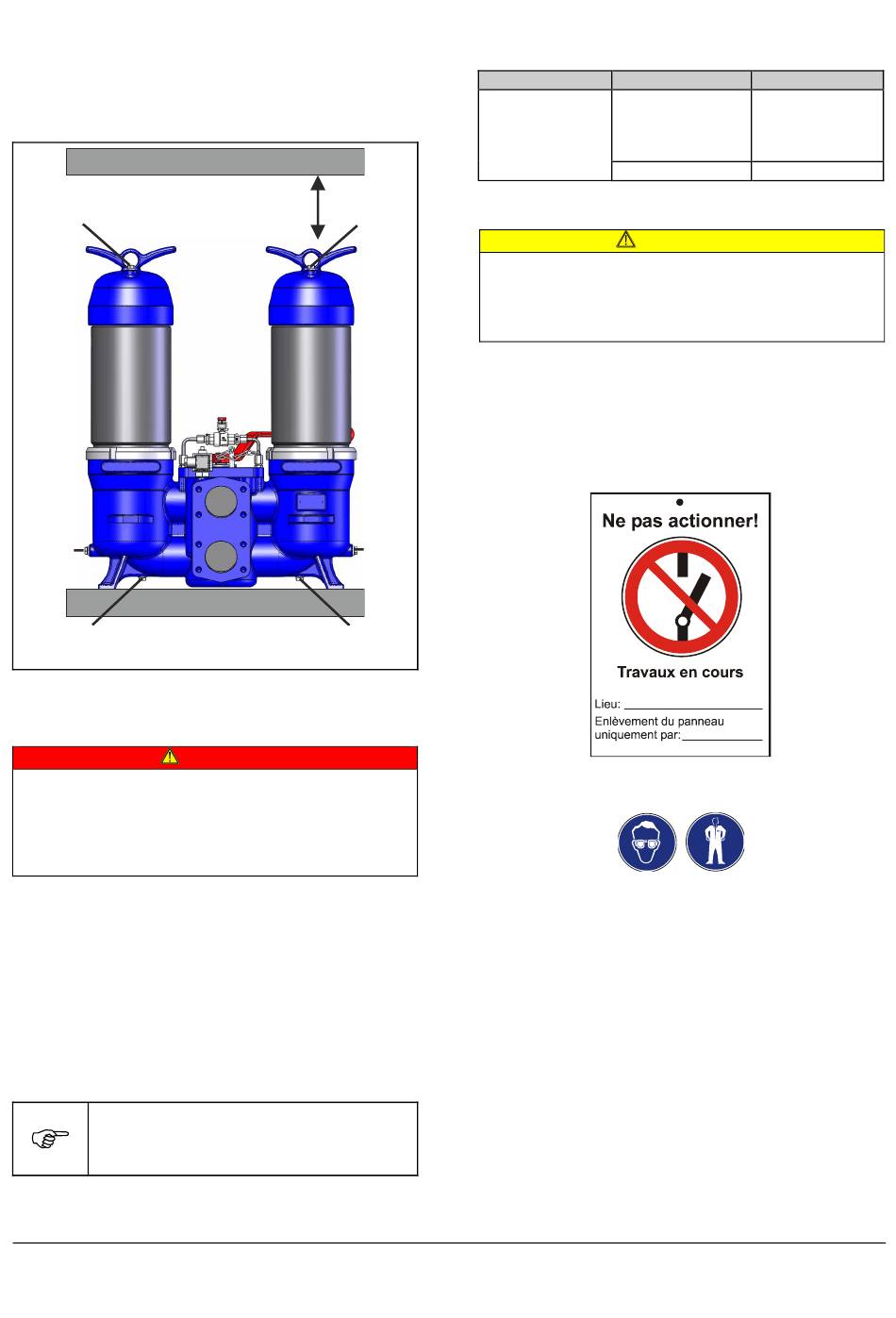

Fig. 5: Implantation mécanique
10

Mise en service

La mise en service du filtre double à commutation n'est
autorisée que lorsque l'on a déterminé que la
machine/l'installation/le moteur dans laquelle/lequel il doit
être monté, correspond aux prescriptions des directives
CE, des normes harmonisées, des normes européennes
ou des normes nationales respectives.
 Vérifier que les embouts de protection des raccords sont
bien enlevés.
 Ouvrir avec précaution la vis de purge d'air de la moitié
de filtre devant être mise en service, jusqu'à ce que du
liquide s'écoule.
 Récupérer les liquides qui s'échappent à l'aide de
moyens adéquats.
 Contrôler l'étanchéité des raccords de tuyauterie.
 Resserrer les vis.
 Rincer les tuyauteries.
11

Fonctionnement normal

Conserver toujours suffisamment d'éléments
de rechange d'origine FG en stock. Les
éléments de rechange (Mic) ne peuvent pas
être nettoyés.
À surveiller chaque jour en fonctionnement normal :
 Pression différentielle
Traduction du mode d'emploi original avec notice d'assemblage Pi 211/Pi 2110, Filtration Group GmbH, 22.07.20, N° ident. 72464548, version 01
Vis de purge
d'air
Vis de vidange côté propre
filtre 2 (en option)
DANGER !
12 Défauts
Défaut
L'indicateur
d'encrassement
déclenche
13

Maintenance

Danger dû à des travaux non autorisés sur
l'appareil !
 Risque de blessures.
 Travaux de maintenance exclusivement réservés à un
personnel formé à cet effet.

13.1 Travaux de maintenance sur les filtres

 Ouvrir la soupape compensatrice de pression.
 Basculer le levier de commutation (il indique le côté qui
n'est pas en service).
 Le côté de filtre concerné est verrouillé.
 Verrouiller l'unité de commutation contre un
actionnement non autorisé.
Vidange
 Prendre des mesures de sécurité nécessaires
(vêtements de sécurité, lunettes de protection, etc.).
 Fermer la soupape compensatrice de pression.
 Préparer un collecteur approprié.
 Ouvrir la vis de vidange et la vis de purge d'air.
 Vider le filtre.
 Contrôler les joints des vis de vidange et de purge et les
remplacer, le cas échéant.
 Serrer la vis de vidange.
 Effectuer les opérations de maintenance.
 Ouvrir à nouveau la soupape compensatrice de
pression.
 Basculer le levier de commutation.
 Le côté de filtre entretenu est à présent actif.
 Fermer la soupape compensatrice de pression.
 Observer le filtre double à commutation.
Le fonctionnement normal est-il atteint ?
Cause possible Remède
Démarrage à froid Réinitialiser le
signal à
température de
service
Filtre encrassé Changer le filtre
PRUDENCE !
