Communication RS-485
Bloc de
câblage
5
RS485_A
7
RS485_B
6
RS485_GND
Utiliser un câble CAT-5 UTP (ou de qualité supérieure) (blindé de préférence) avec une impédance caractéristique de 120 ohms.
Utiliser un câble de jauge AWG 24 minimum.
Choisir un convertisseur RS-232/RS-485 supportant le passage du mode émission à réception (et vice versa) par l'état "idle".
IMPORTANT :
Jusqu'a 31 dispositifs peuvent être installés au maximum sur une même ligne RS485.
La longueur de câble totale maximale ne doit pas dépasser 1 200 m (soit 4 000 ft).
Le câble doit être dédié à cette installation uniquement et non utilisé à d'autres fins.
10
Convertisseur
RS-232/RS-485 RS-485
RS-232
(port Com

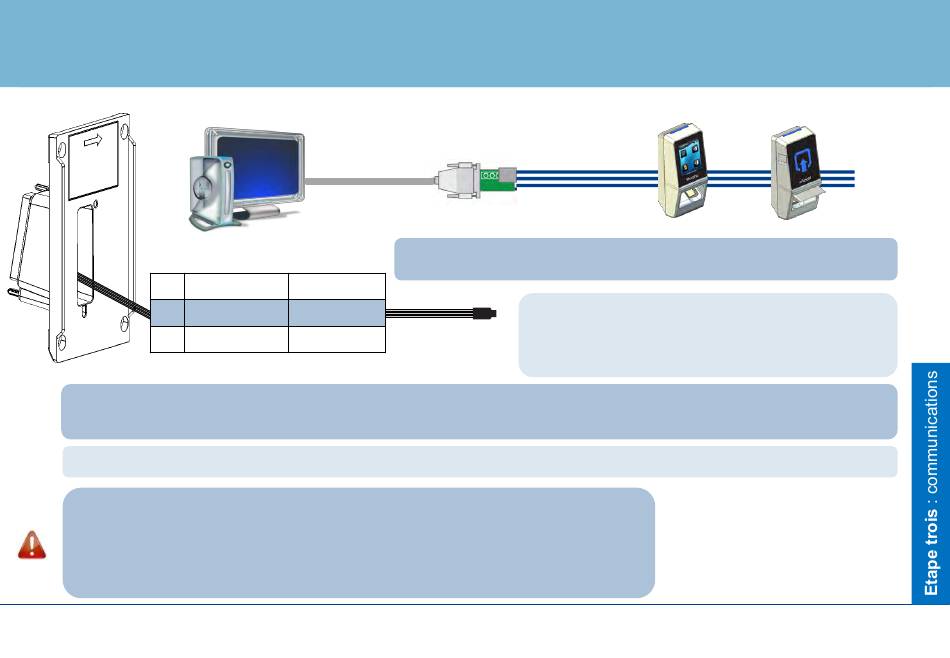

Pour une installation en RS-485, le câblage doit être réalisé en série (c.-à-d.
convertisseur > position 1 > position 2 > position 3, etc.).
Bleu
Bleu/rouge
Noir/rouge
1 200 m max
(soit 4 000 ft)
Choisir une paire torsadée pour les signaux RS-485 TDA (Fil
bleu - Broche 5) et RS-485 TDB (Fil bleu/rouge - Broche 7). Un
autre conducteur devrait être utilisé pour la masse du signal (fil
noir/rouge - Broche 6).
