- Page 1 MANUEL DE L’INSTALLATEUR MODE 2 AUGMENTATION DE PUISSANCE (POWER UPGRADE)
-
Page 2: Table Des Matières
À propos de l’installation en mode 2 avec Power Upgrade 4.10. Réglage du sélecteur rotatif Augmentation de puissance 4.11. Remontage du corps 1.2. Assistance 4.12. Configuration à l’aide d’easyWallbox PowerUp 1.3. Symboles utilisés application d’assistance 1.4. Avertissements PREMIER DÉMARRAGE SÉCURITÉ 5.1. -
Page 3: À Propos Du Manuel De L'installateur
Cette procédure permet d’installer correctement easyWallbox en mode 2 Merci d’avoir choisi easyWallbox. Nous vous demandons de bien vouloir et de l’utiliser jusqu’à 32 A (7,4 kW), conformément à la norme prendre le temps de lire la documentation qui vous permettra de l’installer et IEC 61851-1:2017. -
Page 4: Avertissements
utilisée est coupée sur le tableau électrique. une source d’énergie. Avant de ranger ou transporter easyWallbox, assurez-vous que le dispositif easyWallbox doit être traitée et éliminée selon la réglementation en ... -
Page 5: Sécurité
Augmentation de puissance doivent vérifier qu’ils peuvent bien électriques ou hybrides compatibles avec des connecteurs de type 2, selon accéder à easyWallbox PowerUp à l’aide des identifiants appropriés. IEC 62196-2; elle n’est pas adaptée à d’autres types de véhicules ou d’appareils. -
Page 6: Consignes De Sécurité Fondamentales
évitez de soumettre l’appareil à des chocs liés. Free2Move eSolutions S.p.A. décline toute responsabilité pour les évitez toute utilisation non conforme à la destination prévue dommages aux personnes ou aux biens pouvant découler d’une incapacité à... -

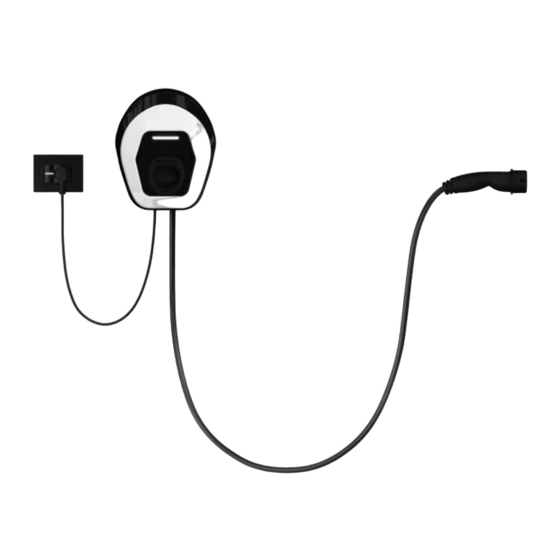

Page 7: Description Du Produit
Dimensions de la station de recharge easyWallbox DESCRIPTION DU PRODUIT sans connecteur 3.1. Description générale Le corps d’easyWallbox est fabriqué en polycarbonate et garantit un haut 277 mm 277 mm niveau de stabilité et de légèreté. Le design de l’appareil est le résultat d’études approfondies, destinées à... -
Page 8: Plaque D'identification
3.2. Plaque d’identification Installation d’easyWallbox en mode Plug&Play (voir manuel de l’utilisateur) La plaque d’identification se trouve à l’arrière de la station de recharge. Les informations figurant sur la plaque d’identification sont indiquées dans la figure ci-dessous. Selon la version du produit, les données figurant sur la plaque peuvent différer de celles indiquées dans la figure. -
Page 9: Caractéristiques Techniques
Application smartphone Free2Charge, compatible avec Android, IOS l’installation par un professionnel. Service App (application assistance) easyWallbox PowerUp, compatible avec Android, IOS Compatibilité version Android** Lollipop (5.0) ou supérieure *** - Nous vous conseillons de contacter du personnel qualifié ou Compatibilité version IOS** 12 ou supérieure... -
Page 10: Versions Du Produit Pays Par Pays
- Free2Move eSolutions S.p.A. décline toute responsabilité pour les électriques, les mesures de prévention des incendies et les mesures de dommages causés par une utilisation non conforme ou dus à des sauvetage sur le lieu d’installation. -
Page 11: Conditions Environnementales Acceptables
Ne posez pas de charges sur la boîte contenant easyWallbox, prêtez Risque d’incendie et d’explosion attention aux signes et aux indications spécifiques présents sur easyWallbox doit être installée dans des espaces où il n’y a ni l’emballage. substances incendiaires ni substances explosives (par exemple à... -
Page 12: Ouverture De L'emballage
Le cas échéant, contactez l’assistance comme expliqué au chapitre 11. Lors de la fixation murale d’easyWallbox, il est nécessaire de respecter les Les différents composants de l’appareil sont protégés par des emballages en réglementations nationales et internationales en vigueur en matière de... - Page 13 Hauteur de montage mural pour easyWallbox. Réalisez les trous sur le mur en Insérez les chevilles dans les utilisant une perceuse. trous à l’aide d’un marteau. Procédez selon les étapes suivantes : Retirez le cache esthétique d’easyWallbox inséré mécaniquement dans le CORPS, en utilisant la rainure présente sur le fond.
-
Page 14: Retrait Du Câble D'alimentation
Risque de choc électrique Ôtez le câble d’alimentation du passe-câbles (A). Avant de commencer l’installation, assurez-vous qu’easyWallbox n’est raccordée à aucun réseau électrique. Toute opération d’installation, d’entretien ou de démontage doit être effectuée uniquement après avoir coupé le courant électrique sur le panneau de service. -
Page 15: Instructions D'installation De La Prise Et De La Fiche
L’ensemble des conditions relatives à l’installation du RCD et du MCB énumérés au chapitre 2.1 doit être respecté. Si la situation ne le permet pas, effectuez l’installation de la prise à proximité d’easyWallbox. Pour l’installation, reportez-vous aux instructions spécifiques à la fiche. Une fois l’installation terminée, passez aux instructions suivantes. -
Page 16: Raccordement Au Réseau Électrique
Le conducteur de protection PE doit être plus nominal primaire maximal de 80 A. long que les autres conducteurs. Deux fusibles de 1A et 250V sont intégrés à easyWallbox, sur le canal Raccordez les câbles au terminal J1 « push-lock » sans outils (4). -
Page 17: Installation Du Capteur Dynamic Power Management (Étape Facultative)
4.10. E = 26,5 mm F = 6,1 mm easyWallbox peut fonctionner sans Dynamic Power Management. Pour raccorder le capteur de courant : Dans ce cas, l’installation d’un capteur dédié n’est pas nécessaire, mais l’absence de coupures de courant n’est pas garantie. -
Page 18: Réglage Du Sélecteur Rotatif
- Avant tout raccordement au réseau électrique, s’assurer POSITION 1 : Le DPM est éteint en permanence qu’easyWallbox soit installée correctement, avec une mise à la terre POSITION 2 : Le DPM peut être activé ou désactivé à l’aide d’easyWallbox ... -
Page 19: (Application D'assistance)
Le tableau suivant contient des valeurs indicatives des courants maximum pour 4.12. Configuration à l’aide d’easyWallbox PowerUp chaque pays d’installation, à vérifier cependant avant toute installation : (application d’assistance) Limite de courant en Limite de courant en Pays mode Augmentation... -
Page 20: Premier Démarrage
éviter les situations dangereuses et les dommages aux personnes ou aux biens Plug&Play. Ceci réduit les performances d’easyWallbox. qui en découlent : - L’utilisation simultanée de Free2Charge et de la fonction de évitez d’utiliser un appareil endommagé... -
Page 21: Procédure De Recharge
En BLEU l’état de STAND-BY Vérifier si l’indicateur d’état LED est BLEU. d’easyWallbox, indique qu’elle est prête à commencer le processus de recharge ou que la session de recharge est terminée. En VERT l’état de RECHARGE, d’easyWallbox, indique que le rechargement du véhicule est en cours. -
Page 22: Arrêter La Recharge
Évitez d’extraire le câble de l’entrée du véhicule si le processus de N’EST PAS terminé et si la LED de l’appareil est VERTE. Extraire le recharge n’est pas terminé. câble pourrait l’endommager ou provoquer une électrocution ou des blessures graves. Insérez le connecteur dans easyWallbox. -
Page 23: Entretien
Dans tous les cas, le câble doit être posé de manière sûre, de manière à ne gêner personne et à ne pas risquer d’être endommagé (p. ex. écrasé par un véhicule) vérifier que l’appareil est opérationnel. -
Page 24: Démontage Et Stockage
à aucun réseau électrique. Toute opération d’installation, d’entretien ou de démontage doit être effectuée uniquement après avoir désactivé le courant électrique sur le panneau de service. Pour démonter easyWallbox, il est vivement conseillé de faire appel à du personnel spécialisé. Retirez le panneau avant d’easyWallbox. - Page 25 Dévissez les trois vis insérées dans le mur. Retirez les câbles d’alimentation (selon les préférences). Déconnectez les fils raccordés aux terminaux J1 « push-lock » sans outils (4). Déconnectez les fils de mise à la terre raccordés au terminal J3 ...
-
Page 26: Stockage
à disposition des clients. la température moyenne sur 24 heures ne doit pas dépasser 35 °C Pour toutes questions relatives à l’utilisation d’easyWallbox, veuillez vous l’humidité relative de l’air ne doit pas dépasser 95 % et il faut éviter la adresser au centre d’assistance autorisé. -
Page 27: Clause De Non-Responsabilitè
à cause du manque de respect de toutes les prescriptions indiquées dans le présent manuel et des avertissements relatifs à l’installation, l’utilisation et l’entretien d’easyWallbox. Free2Move eSolutions S.p.A. se réserve tous les droits sur le présent document, sur l’article et sur les illustrations qui y sont contenues. Toute reproduction, divulgation à...
