Conseils de montage :
Assurez l'étanchéité des filetages des entrées et sorties de la tête de commande avec du Téflon
Serrez sans forcer.
Ne soudez jamais à l'étain directement à l'entrée ou à la sortie de la tête de commande.
La chaleur endommagerait les pièces en plastique.
2.4 - RACCORDEMENT À L'ÉGOUT

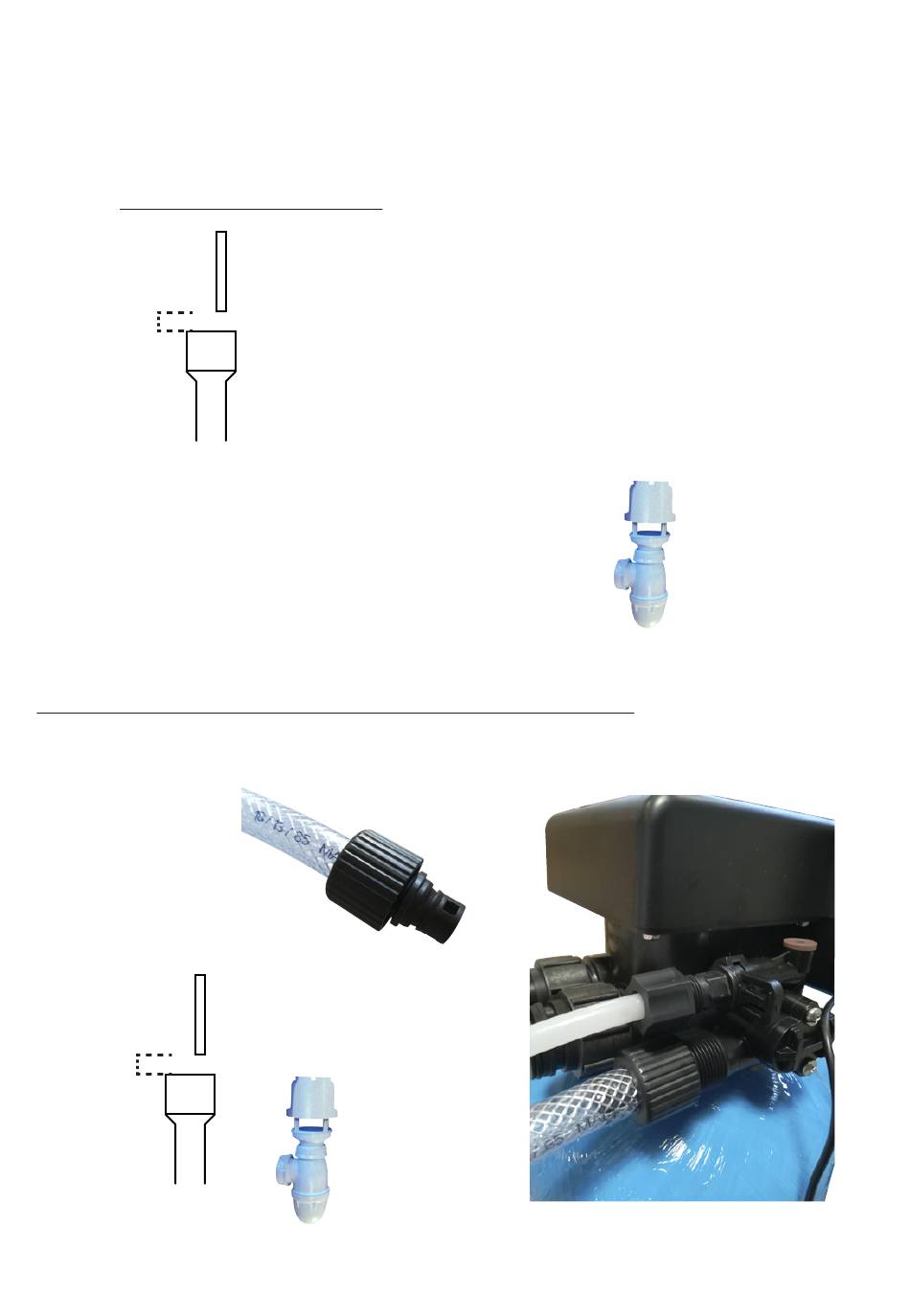

Garde d'air
2 cm
➤ Pour plus de simplicité, utilisez le siphon d'évacuation
avec garde d'air fourni avec le kit de raccordement
et d'évacuation (disponible chez votre distributeur).
2.5 - RACCORDEMENT DU TUYAU D'ÉVACUATION À LA VANNE DE CONTRÔLE
Assemblez l'extrémité du tuyau d'évacuation au mamelon d'évacuation présent sur la tête de contrôle.
Connectez l'autre extrémité à la canalisation d'évacuation en pasant par le by-pass (voir shéma ci-dessous).
Garde d'air
2 cm
ADOUCISSEUR ECKÖ 20 et 30 litres (APPAREIL PRÉ-PROGRAMMÉ EN USINE)
Mise à l'égout
de la tête
de commande
Mise à l'égout
de la tête
de commande
NOTICE DE MONTAGE ET D'UTILISATION 08/2020
L'évacuation à l'égout doit être obligatoirement gravitaire.
Le tuyau d'évacuation ne doit pas remonter vers une
canalisation d'égout ou être placé de manière à accumuler
de l'eau stagnante dans celui-ci.
N'acheminez jamais un tuyau d'évacuation de 1/2" sur plus
de 3 m à l'horizontale. Si la distance est supérieure, utilisez un
tuyau de 3/4" .
Laissez un espace d'air de 2 cm entre le tuyau et la canalisa-
tion d'évacuation choisie. Il faut un espace d'air pour éviter le
refoulement des eaux résiduaires.
Page 10
.
®
