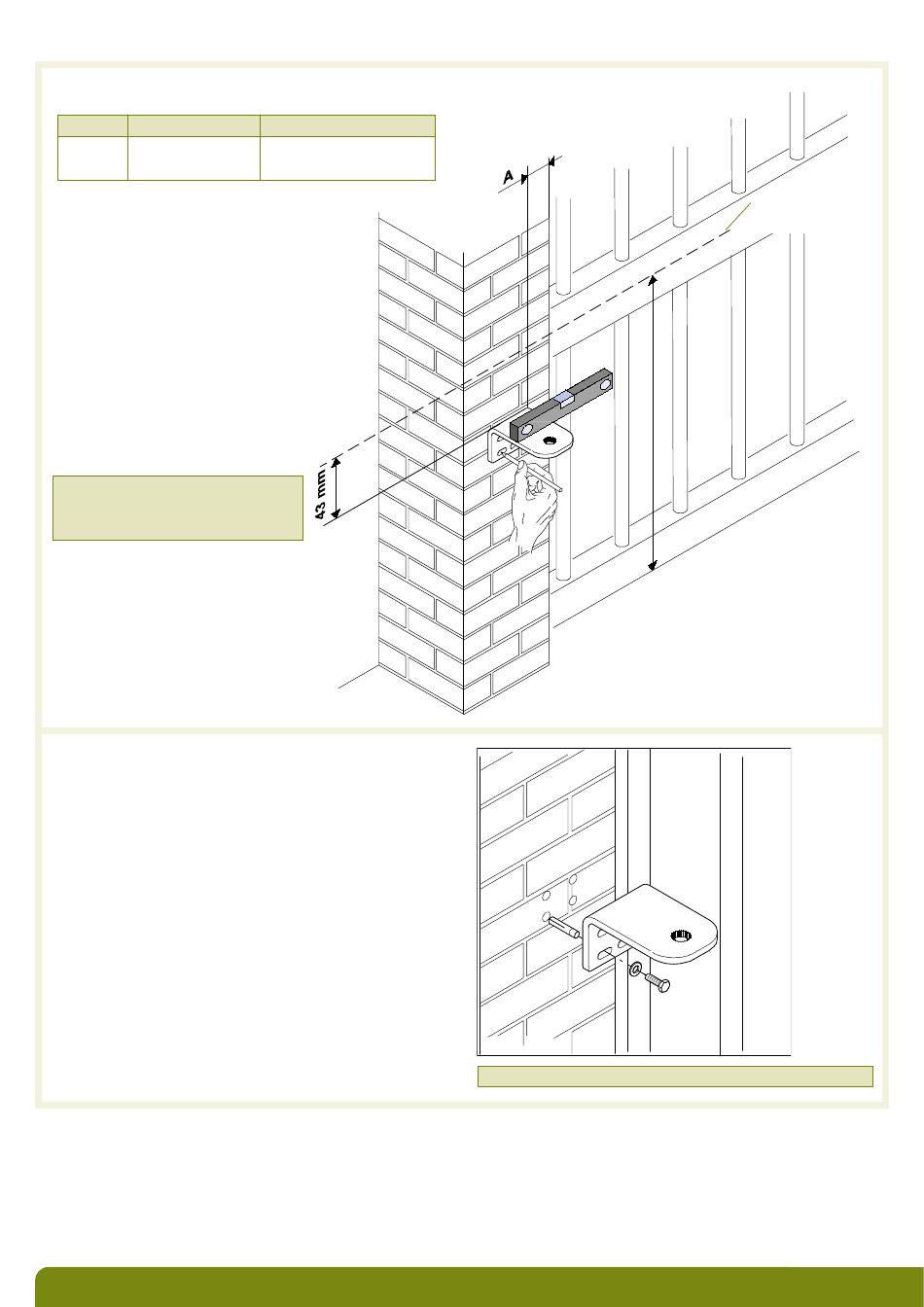

2.1.1 Installation de la patte de fixation du moteur
1. Positionner la patte de fixation du moteur en respectant les
côtes suivantes :
Ouverture à 90°
entre 40 et 50 mm
Cote A
du bord du pilier
2. Repérer et tracer l'axe médian de la barre
transversale rigide du portail.
3. Vérifier l'horizontalité de la patte avec un
niveau à bulle, puis tracer le contour et
repérer les 4 trous de fixation
de la patte.
ATTENTION : le haut de la patte doit
se situer à 43 mm en dessous de l'axe
médian de la barre transversale rigide
du portail.
4. Percer les 4 trous de fixations.
• Pilier en acier : percer avec un foret Ø 6,8 mm, tarauder
avec un taraud mâle M8 et fixer la patte avec 4 vis Ø 8
ou M8.
• Pilier en maçonnerie : percer avec un foret indiqué pour
les chevilles utilisées et fixer la patte avec 4 vis M8.
Ouverture à 120 ° max
entre 75 et 85 mm
du bord du pilier
ATTENTION : installer la pate de fixation sur une surface lisse.
6
Axe médian de la
barre transversale
rigide du portail
Environ 1/3 de la hauteur
totale du portail
