Equipement de la station de renvoi :
A la station de renvoi de la remontée mécanique, où se trouvent éventuellement
- des interrupteurs de fin-de-course,
- des poussoirs d'Arrêt d'Urgence,
- des portillons de détection de non débarquement, etc.,
est placé en dernier l'équipement terminal de la ligne de sécurité, le boîtier FB-560.
TERRE
Téléphone
Le boîtier d'extrémité FB-560, conçu pour pouvoir être utilisé à l'extérieur (dimensions 80x130x80
mm), comporte un bouton d'Arrêt d'Urgence "pousser-tirer" ∅ 60 mm, la résistance de fin de boucle
560 Ω, des protections, le transformateur pour téléphone et les borniers de raccordement.

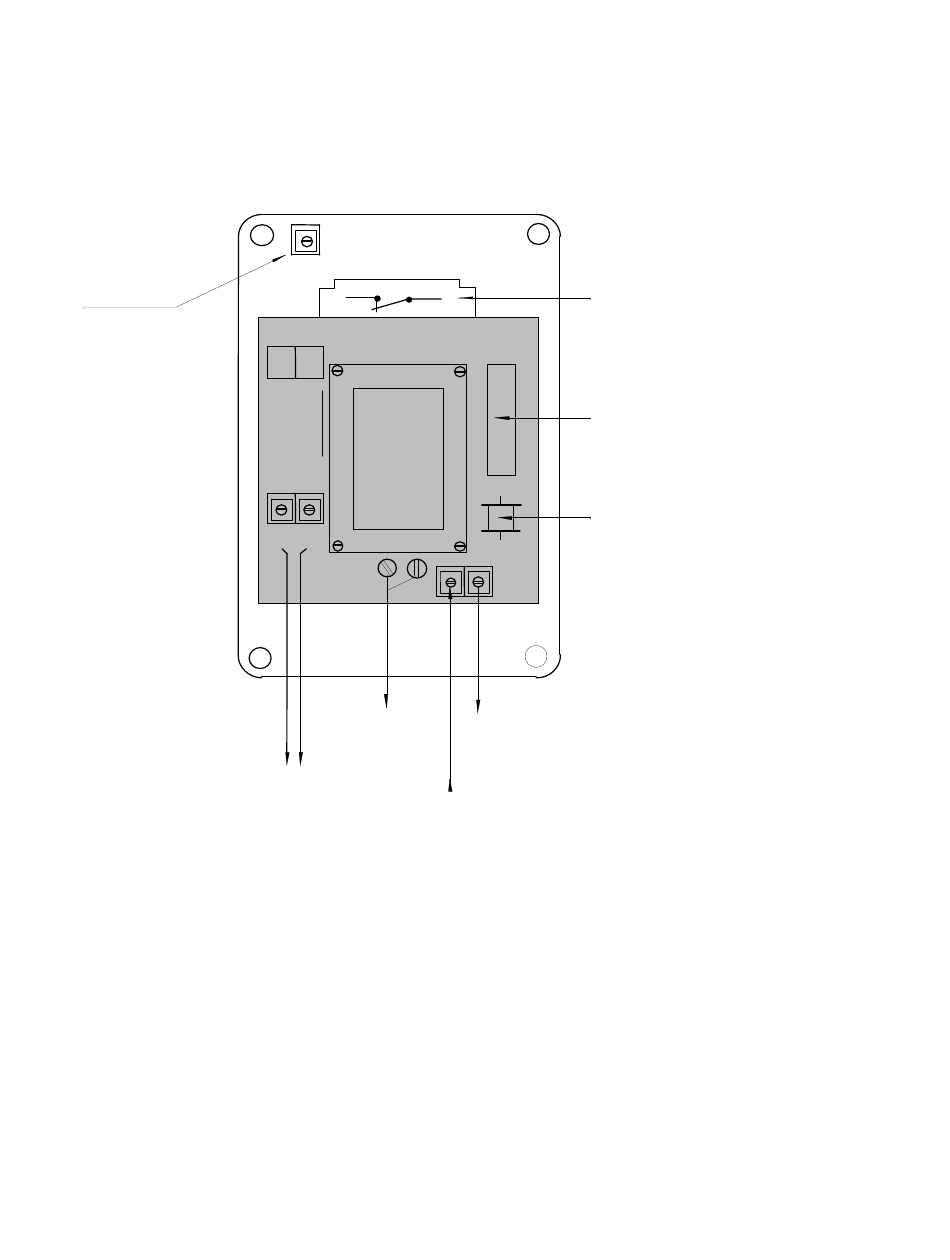

Il est prévu pour fixation arrière et la vue ci-dessus représente l'ensemble des éléments qui sont
fixés sur le côté intérieur de la face avant.
Ce circuit est le complément du groupe de sécurité, le "Retour" étant en général constitué par le
conducteur qui assure la liaison équipotentielle des masses tout le long de l'installation, relié à la Terre
(Cavalier sur RT ; voir page 14).
Aucun interrupteur ne doit être inséré sur le "retour".
Transfo.
Téléphone
T T
EGVA
L
(éclateurs à air
pré-réglés)
Ligne
Bouton "pousser-tirer"
d' ARRET d' URGENCE
(tiré = contact fermé,
poussé = contact ouvert)
R : 560 Ohms
Eclateur à gaz
R
Retour
