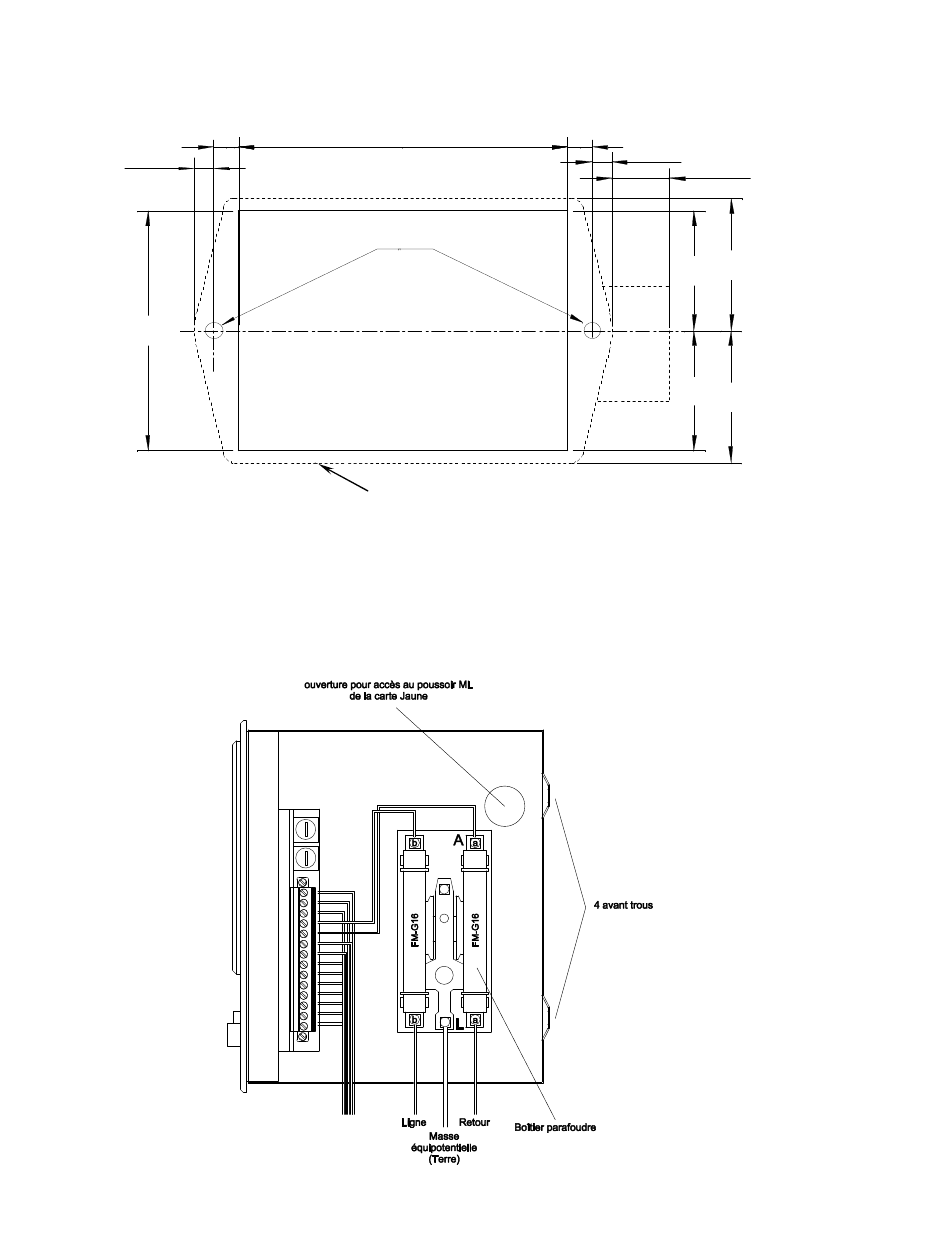

Plan de découpe pour fixation par l'avant :
Sur armoire ou pupitre (profondeur mini 152 millimètres) par 2 vis avec écrous.
10
8
176
Profondeur mini : 152
Profondeur Mini : 152
Pour un démontage facile, fixer la face-avant sur l'armoire ou le pupitre ; le capot de protection
sera monté en dernier à l'aide des écrous supplémentaires fournis. (Retirer les capuchons porte-fusibles
pour que le capot puisse passer).
Fixation par l'arrière :
Vue latérale côté connecteur de raccordement et boîtier parafoudre.
245
2 trous Ø4.5
Face avant
Face Avant
10
8
22
92
88
Boitier
Parafoudre
88
92
10
MA 406 DRV
Indice G
10/07/06
