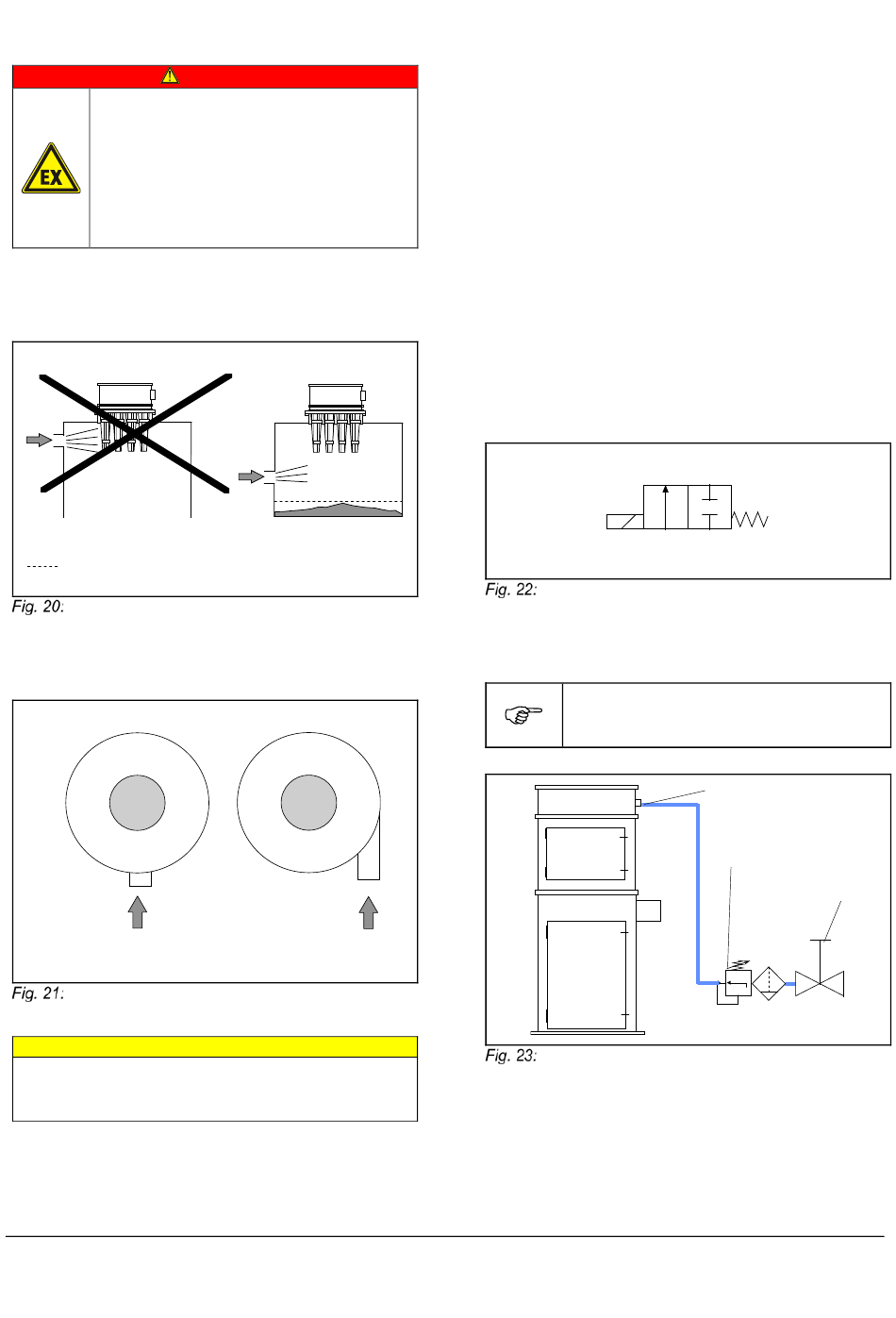

10.6 Autres recommandations relatives à la mise
en place
Risque d'explosion !

Dommages corporels et matériels
 S'assurer qu'aucune énergie d'amorçage
critique pour l'utilisation ne se crée.
L'énergie d'amorçage est calculée d'après
la formule suivante :
3,36
5,22*D
D = diamètre du silo en m
d = diamètre des particules en mm
 Ne pas souffler directement sur les éléments filtrants.
 Ne pas dépasser le niveau maxi. du silo.
 Prévoir sur le silo des capteurs de niveau et des
robinetteries de fermeture.
Silo
= niveau de remplissage max.
Disposition du manchon à air sale
 En cas de forte concentration de poussière dans l'air
sale, prévoir une pré-filtration efficace (p. ex. soufflage
tangentiel).
SFR
SF(K)
Autorisé uniquement avec un déflecteur
Disposition du manchon à air sale

10.7 Raccords des tuyauteries

PRUDENCE
Raccorder toutes les tuyauteries sans contrainte au
dépoussiéreur !
 Ne pas prévoir de coudes ou de réductions
immédiatement en amont ou en aval du dépoussiéreur.
 Prévoir des raccords sûrs (p.ex. colliers de serrage,
colliers tendeurs, brides à visser, etc.).
 Contrôler l'étanchéité.
Page 14
Traduction du mode d'emploi original avec notice d'assemblage Dépoussiéreur, Filtration Group GmbH, 23.11.17 , N° ident. 72336172,
DANGER !
1,462
*d
Silo
SFR
SF(K)
10.8 Déplacement du raccord à air sale sur
l'autre côté (filtres rectangulaires
uniquement)

Certains filtres rectangulaires possèdent deux
raccords à air sale centrés.

L'un d'eux est fermé par un faux couvercle.
 Desserrer les vis du faux couvercle.
 Retirer le faux couvercle.
 Dévisser le déflecteur et le retirer.
 Monter le déflecteur sur le côté raccordement.
 Visser le faux couvercle sur le côté opposé.
10.9 Raccord d'air comprimé
10.9.1 Qualité d'air comprimé requise
 Exempt d'huile et d'eau
 Sans impuretés
 Pression pour SFR : p = 3 - 4 bars
 Pression pour SFK : p = 6 bars
 Catégories de qualité cf. PNEUROP 6611/1984
10.9.2 Raccordement des distributeurs à 2/2 voies
A : Buse tournante/Buse multijet
P : Réservoir à air comprimé
Schéma des distributeurs à 2/2 voies
10.9.3 Raccord d'air comprimé pour les filtres
circulaires
 A proximité du dépoussiéreur, prévoir un réducteur de
pression et, si nécessaire, un filtre.
Prévoir un robinet de fermeture de l'air
comprimé approprié à un endroit bien
accessible.
 Raccorder l'air comprimé au dépoussiéreur (G 1/2i).
Raccord d'air comprimé pour les filtres circulaires
version 01
A
P
Raccord d'air comprimé
G 1/2i
Réducteur de pression
Robinet de fermeture
