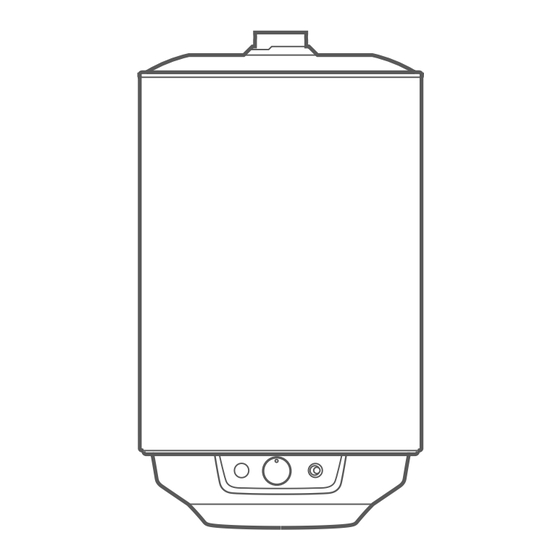

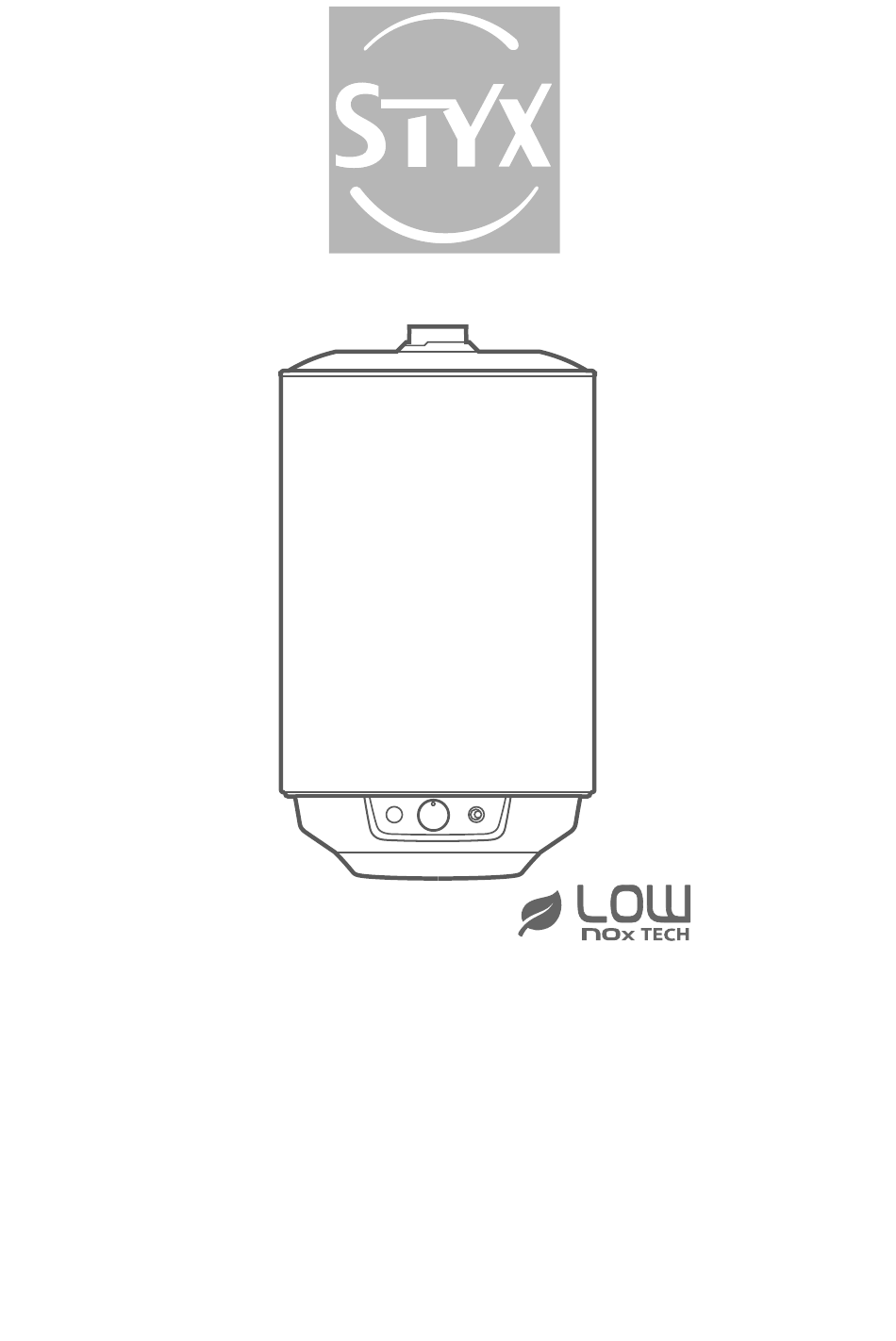

- Page 1 TWB X 80 STYX TWB X 120 STYX ACCUMULATEUR D'EAU CHAUDE A GAZ A CHAUFFE RAPIDE INSTRUCTIONS POUR L'INSTALLATION ET L'ENTRETIEN...
- Page 2 CONSIGNES GÉNÉRALES DE SÉCURITÉ 1. Lisez attentivement les instructions et En cas de panne et/ou de mauvais fonc- les conseils fournis, ils vous aideront à tionnement éteindre l'appareil et fermer le assurer la sécurité d'installation, d'utili- robinet du gaz, ne pas essayer de le répa- sation et d'entretien de votre appareil.
- Page 3 vanne de sécurité et un dispositif d'arrêt 16. Afi n de garantir l’effi cacité et le bon de la charge hydraulique. fonctionnement de l’appareil, il faut obli- 8. Le dispositif de protection contre les sur- gatoirement faire eff ectuer l’entretien pressions (vanne ou groupe de sécurité) annuel de maintenance et l’analyse de ne doit pas être altéré...
- Page 4 INSTRUCTIONS D'UTILISATION POUR L'USAGER allumée, répéter l'opération décrite ci-des- sus. ATTENTION ! RÉGLAGE DE LA TEMPÉRATURE DE L'EAU L’installation, la première mise en service, En utilisant le bouton B, il est possible de les réglages de maintenance ne doivent régler la température de l’eau chaude. être eff ectuées, conformément aux ins- Tourner le bouton de la position d’allu- tructions, que par des professionnels du...
- Page 5 INSTRUCTIONS D'UTILISATION POUR L'USAGER CONSEILS D’UTILISATION RECOMMANDATIONS VISANT À EMPÊ- CHER LA PROLIFÉRATION DES LÉGIO- Attention à ce que les robinets d’eau NELLES chaude de l’installation soient parfaite- ment étanches car tout suintement d’eau La legionelle est un type de bactérie en équivaut à...
- Page 6 NORMES DE SÉCURITÉ POUR L’INSTALLATEUR Légende des symboles : correctement fi xée et en bon état), utiliser correctement ce matériel, le Le non-respect des avertissements protéger contre toute chute acci- comporte un risque de lésions et peut dentelle, le ranger après utilisation. même entraîner la mort.
- Page 7 l'impact éventuel soit amorti par Les opérations internes à l'appa- des supports semi-rigides ou défor- reil doivent être eff ectuées avec mables. un maximum de prudence en évi- Lésions personnelles en cas de tant tout contact brusque avec des chute de haut. pièces pointues.
- Page 8 CARACTÉRISTIQUES TECHNIQUES L'appareil se compose : • un réservoir protégé intérieurement par une couche d'émail vitrifi é, équipé d'une protec- tion anodique contre la corrosion à long terme ; • un revêtement extérieur en tôle peinte ; • une isolation en polyuréthanne expansé haute densité (sans CFC) qui réduit les pertes thermiques ;...
- Page 9 RACCORDEMENT HYDRAULIQUE ATTENTION ! • Le raccordement au réseau de distri- Installer l'appareil sur un mur solide bution d’eau nécessite un tuyau de n'étant pas soumis à des vibrations. 3/4“ G. Attention à ne pas endommager les L'entrée d'eau froide est identifi ée câbles ou les tuyaux existants lors du par la bague bleue tandis que la sor- percement du mur.
- Page 10 RACCORDEMENT À LA CHEMINÉE Les appareils de type B 11bs sont des ap- pièces froides et non chauff ées, il pareils à chambre ouverte prévus pour est conseillé de prévoir une isolation être reliés à un conduit d'évacuation des thermique pour éviter la formation de déchets de combustion vers l'extérieur condensation.
- Page 11 MONTAGE DU KIT DE LA HOTTE ET RACCORDEMENT DU DÉTECTEUR DE FUMÉE Les chauff e-eau sont équipés d'un dis- positif qui a pour fonction de bloquer l'arrivée du gaz au brûleur et d'inter- rompre le fonctionnement de l'appareil en cas d'obstruction partielle ou totale du conduit de fumée.
- Page 12 RACCORDEMENT DU DÉTECTEUR DES FUMÉES Installer la hotte (1) dans la position la • plus favorable par rapport au détec- teur et à la sortie des câbles (2) de l'appareil • Raccorder les bornes du câble (2) aux contacts du thermostat de protection contre la fumée (3).
- Page 13 ALIMENTATION GAZ ATTENTION ! Le chauff e-eau est équipé d'une anode L’installation, la première mise en ser- en magnésium montée dans la chau- vice, les réglages de maintenance ne dière. La durée de l'anode est propor- doivent être eff ectuées, conformément tionnelle à...
- Page 14 RÉSERVÉ À L’INSTALLATEUR Instructions pour l'adaptation au fonctionnement avec un gaz autre que celui étalonné. Du gaz naturel (G20) au gaz liquide (G30-G31) avec soupape Gaz modèle EUROSIT. Pour adapter le chauff e-eau à un gaz autre que le gaz étalonné, suivre les étapes ci-dessous : •...
- Page 15 CONTRÔLE DE LA PRESSION D'ALI- MENTATION La pression du gaz d'alimentation est mesurée à la prise de pression 11, fi g. S, au moyen d'un manomètre et exprimé en mbar. PRESSION D'ALIMENTATION DU GAZ GAZ méthane (G20) 20 mbar GAZ méthane (G25) 25 mbar Butane (G30) 30 mbar...
- Page 16 ENTRETIEN de gaz ou de fl amme, soupape gaz, etc.) L'entretien est une opération essentielle 9. Vérifi cation des caractéristiques de pour la sécurité, le bon fonctionnement ventilation de la pièce. et la durée de vie de l’appareil. Il doit 10.
- Page 17 DONNÉES TECHNIQUES Identifi cation du modèle du fournisseur TWB X... Modèle Certifi cat CE 51CT4894 Capacité nominale Capacité réelle 75,7 Pression nominale bars Débit calorifi que nominal Puissance utile Temps de chauff age ECS t 45°C min. Dispersion de chaleur à 60° C Débit eau chaude Soutirage à...
