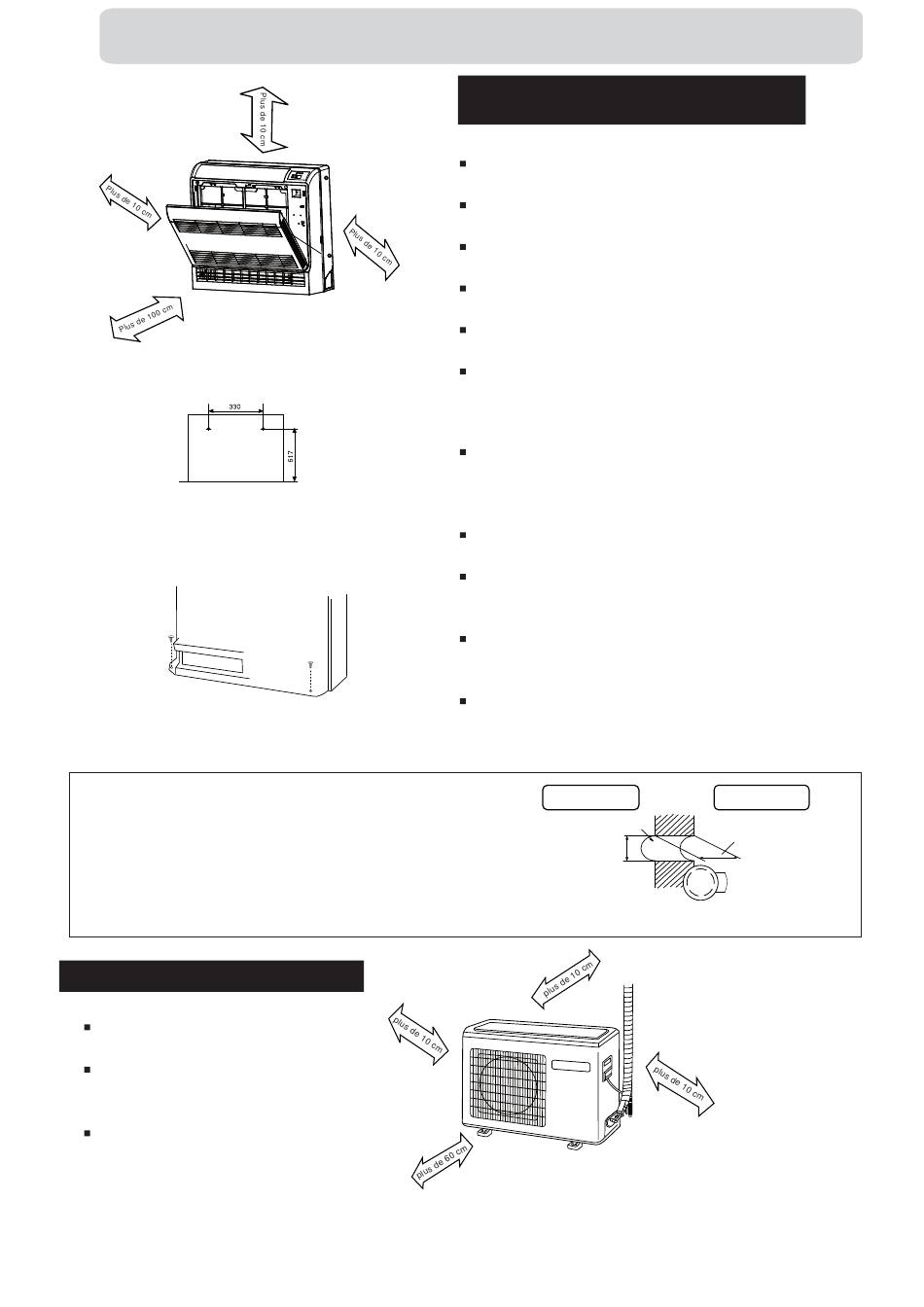

Installation / pose
Figure.1
Figure.2
Figure.3
Fixation de l'unité
1. Position du trou mural Le trou mural doit être décidé
selon le lieu d'installation et le sens de la tuyauterie
référez-vous aux dessins d'installation).
2. Faire un trou mural Percez un trou de 120x70mm diam.
avec une légère pente vers l'extérieur.
Installation de l'unité extérieure
Choix du lieu d'installation
Endroit assez fort pour soutenir l'unité et
ne pas causer de vibration ni de bruit.
Endroit où l'évacuation d'air et le bruit ne
représentent pas une nuisance pour le
voisinage.
Endroit peu affecté par la pluie ou la
lumière directe du soleil, et suffisamment
ventilé, sinon installer un abri.
(utilisez des gants)
Installation de l'unité intérieure
CHOIX DU LIEU D'INSTALLATION
Endroit où il est facile de tirer le tube de drainage et la
tuyauterie extérieure.
Endroit éloigné de toute source de chaleur et
modérément exposé à la lumière directe du soleil.
Endroit où de l'air frais et chaud peut être amené à
chaque coin de la pièce.
Endroit à proximité d'une prise secteur. Laissez
assez de place autour de l'unité.
Endroit robuste n'entraînant pas de vibration, où le
corps peut être soutenu efficacement.
Pour éviter toute interférence, la placer à au moins
1m de distance d'autres appareils électriques, tels
que téléviseurs, radio.
INSTALLATION
En respectant les dimensions de la Figure 2
indiquées, plantez deux clous d'acier pour béton sur
le mur, en les laissant sortis de 2-3mm,
suspendez-y le dos de l'unité.
Il ne doit y avoir aucun jeu entre l'unité intérieure et le
mur.
Enlevez le panneau avant, puis utilisez deux vis de
fixation pour fixer l'unité au sol. Comme indiqué sur la
Figure 3.
Une fois que les branchements de la tuyauterie de
réfrigérant et du tube de drainage sont terminés,
remplissez le jeu du trou traversant de mastic.
Fixez le panneau avant et la grille avant à leurs
positions initiales une fois tous les branchements
terminés.
Côté intérieur
Trou mural
Ø70mm
22
puis
Côté extérieur
Épaisseur du mur
(Section du trou du mur)
Figure.4
