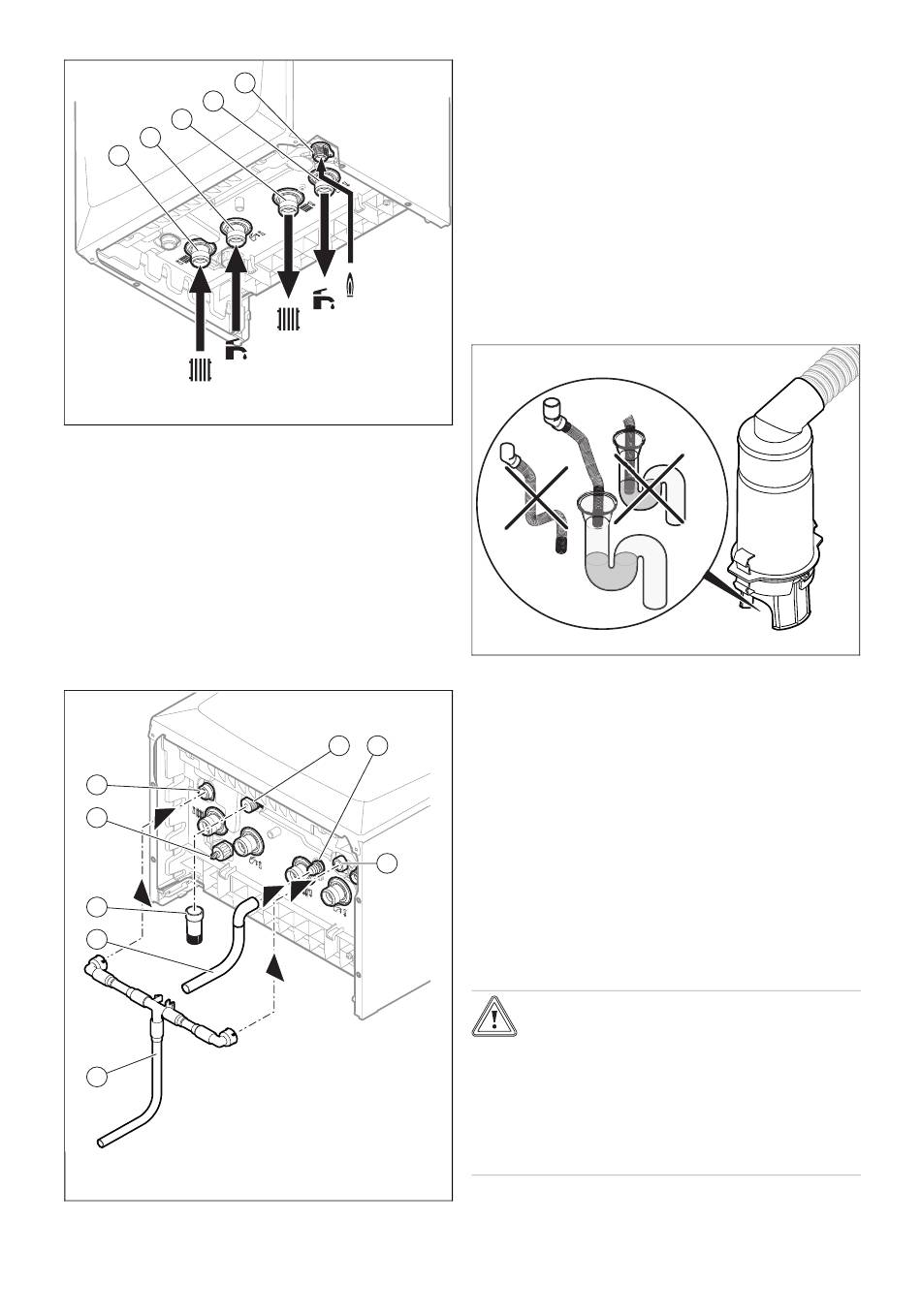

5 Installation
4
3
2
1
1
Raccord du retour de
chauffage, G3/4"
2
Raccord de l'arrivée eau
froide, G3/4"
3
Raccord du départ de
chauffage, G3/4"
1.
Procédez aux raccordements hydrauliques et gaz
conformément aux normes en vigueur.
2.
Purgez la conduite de gaz avant la mise en service.
3.
Vérifiez que toute la conduite de gaz est bien étanche,
dans les règles de l'art.
5.4
Raccordement des évacuations
5
4
3
2
1
▶
Assurez-vous que la canalisation est visible.
14
5
4
Raccord du départ de
l'eau chaude sanitaire,
G3/4"
5
Raccord du gaz, G1/2"
6
7
8
▶
Connectez les soupapes de sécurité (5) et (8) à un si-
phon d'évacuation approprié en s'assurant que le tuyau
d'évacuation soit maintenu ouvert à l'air libre. Utilisez le
tuyau en plastique fourni (1).
◁
Le dispositif devra permettre de voir l'écoulement de
l'eau.
▶
Procédez au raccordement du disconnecteur (7) en utili-
sant le tuyau en plastique fourni (2).
▶
Raccordez le tube de purge sur le robinet de vidange (4).
▶
Emboîtez la rallonge bleue (3) sur le robinet de remplis-
sage (6).
5.5
Raccordement de la conduite d'évacuation
des condensats
▶
Respectez les présentes instructions, les directives ju-
ridiques et les réglementations locales se rapportant à
l'évacuation des condensats.
◁
Utilisez du PVC ou toute autre matière appropriée
pour évacuer les condensats qui ne sont pas neutrali-
sés.
▽
S'il est impossible de garantir la qualité des matériaux
des conduites d'évacuations, alors installez un sys-
tème permettant de neutraliser les condensats.
◁
La conduite d'évacuation des condensats ne doit
pas être connectée d'une manière étanche au tuyau
d'évacuation.
5.6
Installation de l'évacuation des gaz de
combustion
5.6.1
Montage de la ventouse
Attention !
Risque d'intoxication par les fumées qui
s'échappent !
Les graisses à base d'huile minérale sont
susceptibles d'endommager les joints.
▶
Pour faciliter le montage, utilisez exclusi-
vement de l'eau ou du savon noir du com-
merce et proscrivez la graisse.
