1.3 Combinaisons de capteur / convertisseur de mesure
Convertisseur
Configuration
OPTIMASS 1400
1.4 Principe de mesure (bi-tube droit)
Capteur statique hors tension et non traversé par le produit

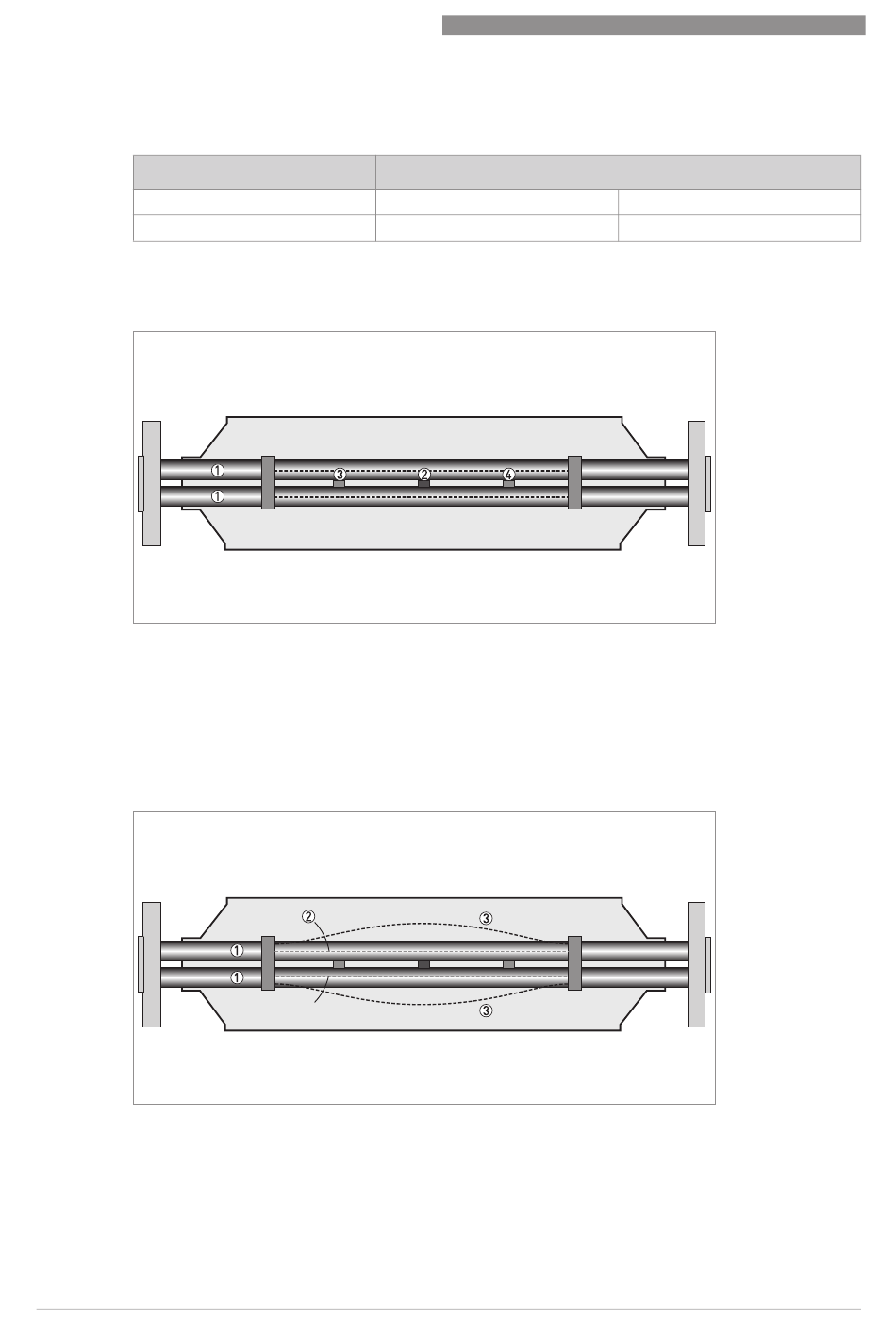

1 Tubes de mesure
2 Bobine excitatrice
3 Capteur 1
4 Capteur 2
Un débitmètre massique bi-tube à effet Coriolis comporte deux tubes de mesure 1, une bobine
excitatrice 2 et deux capteurs (3 et 4) positionnés de part et d'autre de la bobine excitatrice.
Capteur sous tension
1 Tubes de mesure
2 Sens d'oscillation
3 Onde sinusoïdale
A la mise sous tension, la bobine excitatrice met les tubes de mesure en vibration et les soumet
à une oscillation de base de forme sinusoïdale 3. Cette onde sinusoïde est mesurée par les deux
capteurs.
