Compresseur
(1)
(2)

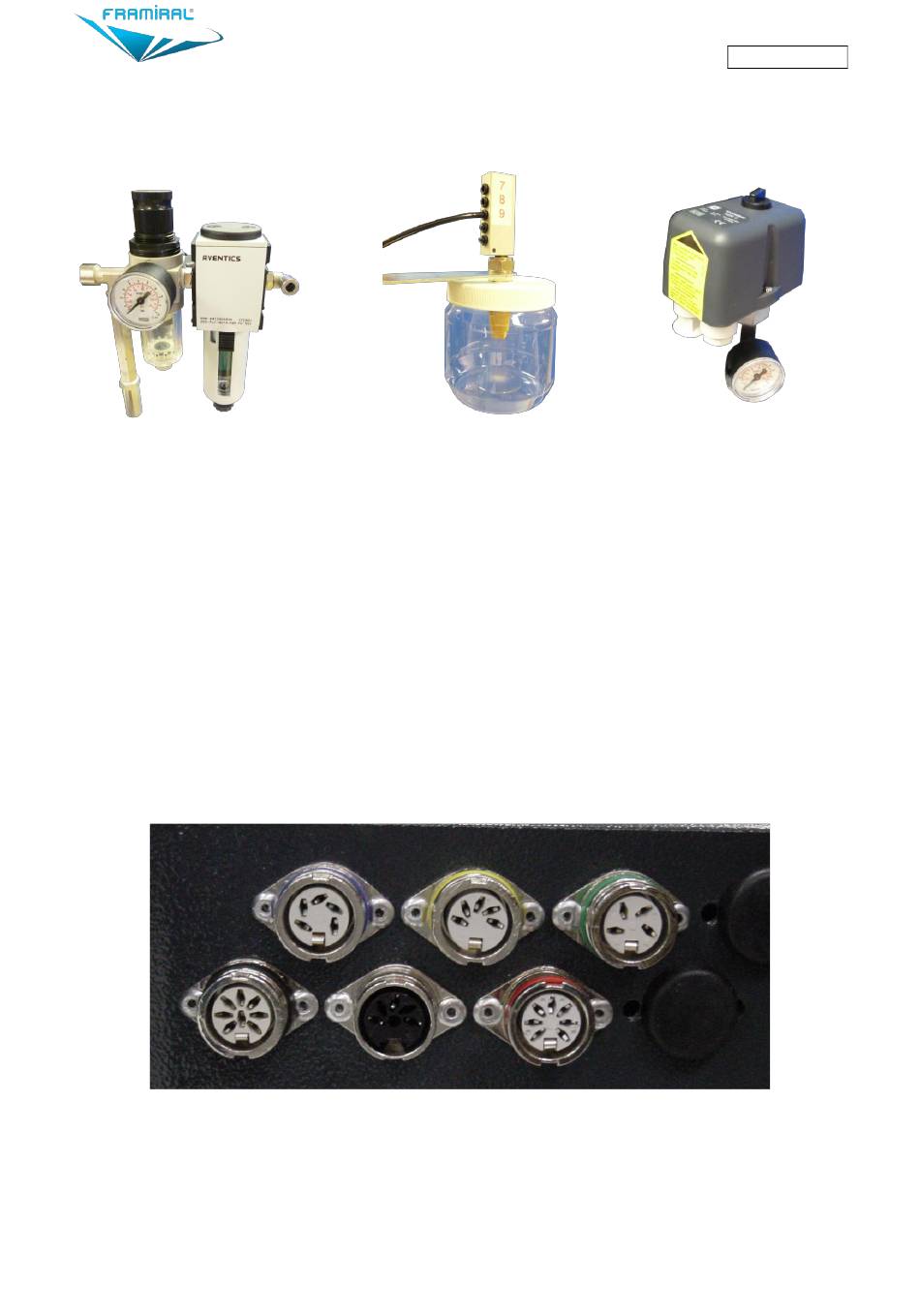

Figure 11 - Compresseur - Sortie d'air
Le robinet (1) libère la pression vers l'armoire pneumatique (visser pour ouvrir). La pression libérée est
indiquée dans le manomètre (2), et doit être supérieure à 7 bars. La sortie d'air (3) est le tuyau qui alimente
l'armoire. Le relier au trou central du bornier de l'armoire (voir Figure 9).
Les trous 7, 8 et 9 (4) recueillent l'échappement d'air. 7 et 8 sont reliés à l'armoire pneumatique aux
emplacements correspondants (voir Figure 12). 9 est directement relié au robinet de purge sur le
compresseur.
Le commutateur (5) permet d'allumer et d'éteindre le compresseur (position 1 ou 0). Le manomètre (6)
indique la pression disponible dans la cuve du compresseur (se référer au manuel du compresseur).
Electrique
A l'arrière du plateau (sous-ensemble B) se trouve les fiches de communication de l'appareil.
MU_MTT-FR-v03_Manuel_Utilisateur_Plateforme_Multitest.docx – 29/03/2018
Manuel d'utilisation Multitest Equilibre
(4)
(3)
Figure 12 - Compresseur -
Echappement
Figure 14 - Connection plateau
MU-MTT-FR-v03
(5)
Figure 13 - Compresseur - ON/OFF
Page 8/21
(6)
