NOTICE D'UTILISATION ET DE MISE EN SERVICE
II.2.b.2.

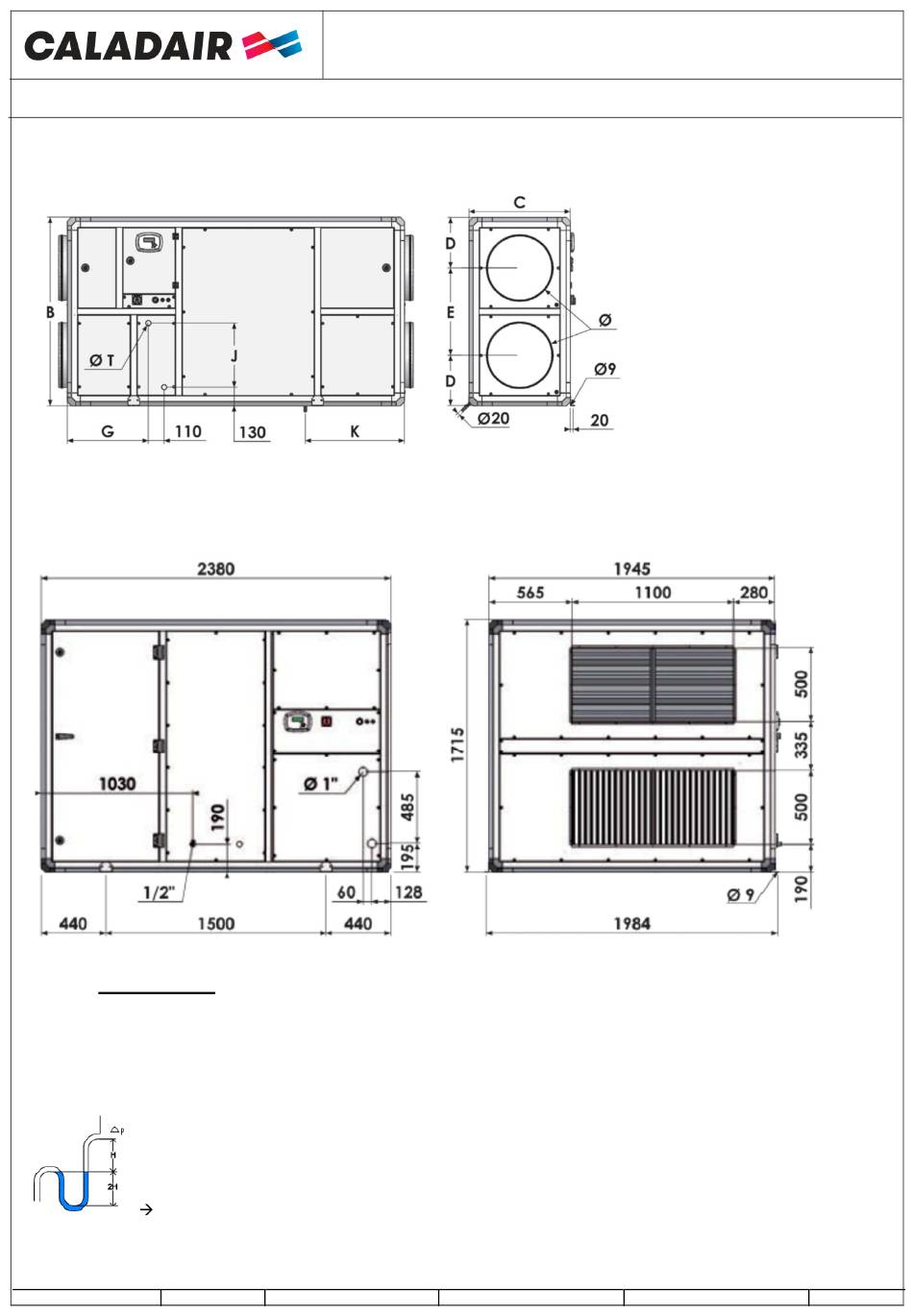

Prévoir au minimum 300mm à l'arrière pour le raccordement des condensats.
Prévoir un accés cote C sur la face avant
II.2.b.3.
Prévoir un accés de 1100mm sur la face avant
II.3. Mise en place
La centrale peut être suspendue ou posée sur une surface suffisamment rigide (utiliser un système de plots anti-vibratiles si
nécessaire). Pour le raccordement aéraulique, sélectionner les sections de gaines par rapport aux dimensions des manchettes
souples qui doivent être correctement tendues. Les gaines devront être isolées et les premiers accessoires devront se situer à 2.5
fois le diamètre (coude Té...). Installer la centrale de façon à ce que les intempéries ou la température ambiante ne puissent pas
endommager les éléments internes de la centrale pendant la mise en place ainsi que lors de son utilisation future.
Sur chaque tube d'évacuation de condensats, prévoir un siphon. Un même siphon ne peut pas être utilisé pour
plusieurs évacuations. Attention : le siphon doit être raccordé dans les Règles de l'Art afin d'assurer une
évacuation optimum des condensats.
La hauteur H doit être au moins égales à 1 fois la dépression maximale interne de la centrale (Dp en mm).
Exemple : Dp = 500 Pa = 50 mm CE
H > 50 mm / 2H > 100 mm
Pour les CARMA, prévoir une pente de 2 à 3% en direction de l'évacuation de condensats afin d'évacuer ceux-ci.
MS-CDF-011
Configuration verticale (W et Y)
Taille 9070
Ind A
Maj. 02/06/2017
®
NEOTIME
Centrale double flux haute efficacité
Créé par : JC
®
CARMA
Validé par : AR
Page 7/54
