POSSIBILITES DE POSITIONNEMENT AVEC LE SYSTEME DE CANALISATION
CONCENTRIQUE FIXE Ø100 mm - Ø150 mm
Appareil: Raccordement de canalisation concentrique Ø100-Ø150 mm
28
4
Appareil:
Smart Bell 80-80

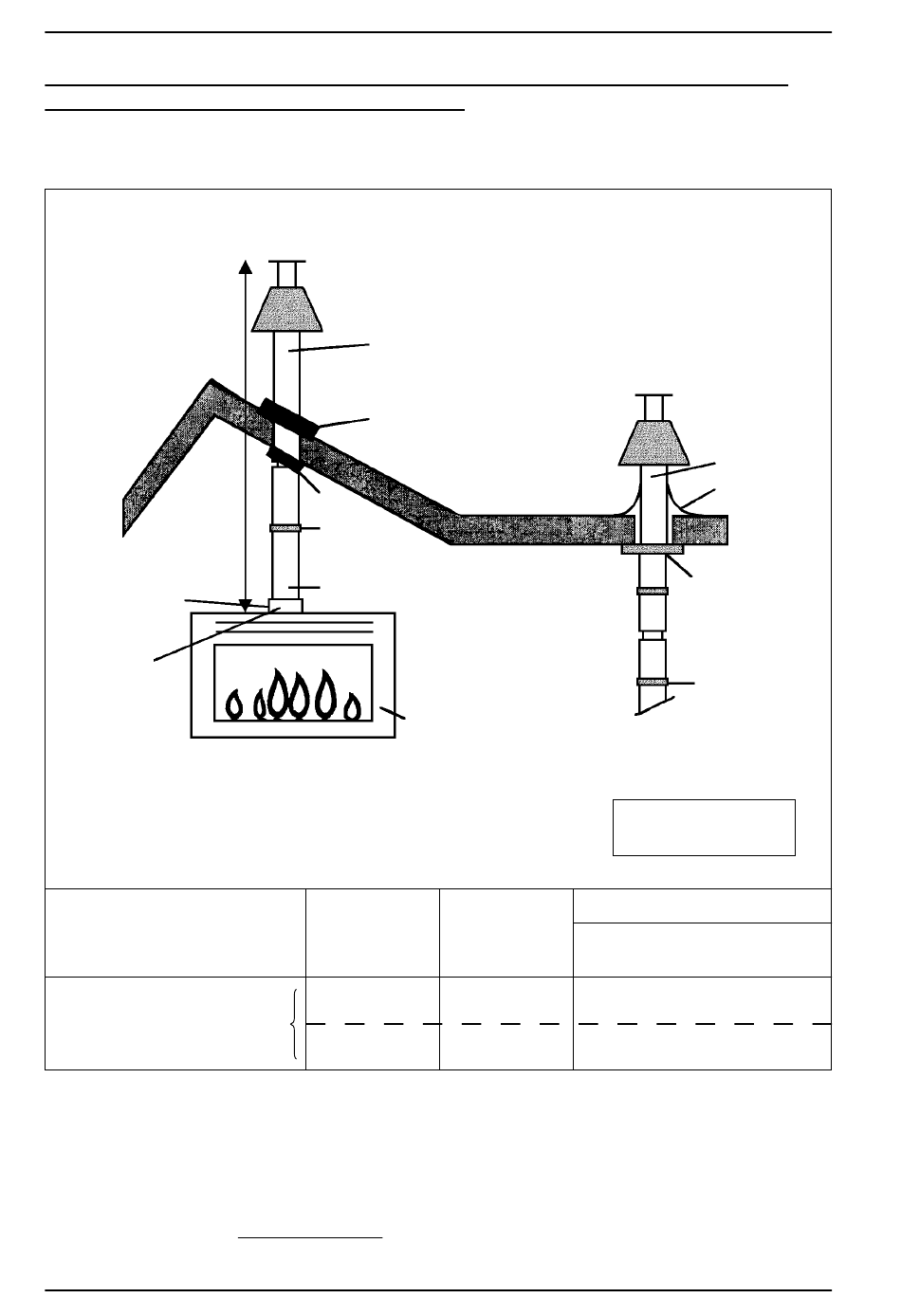

Figure 4: Sortie de toit verticale sans coude
TOUS LES MESURES COMPRENNENT LA LONGUEUR DE LA SORTIE TOIT OU MURALE
14
16
17
Y
24
23
10, 11, 12, 13
1
Distance Y
(min.-max.)
2,0 - 4,0 m
4,0 - 12,0 m
Français
16
18
24
23
Description numéros:
voir 1.6.2
Monter plaque de resserrement:
Raccordement concentrique
sur l'appareil est Ø100-Ø150 mm
Largeur: B = 30 mm
Largeur: B = 40 mm
