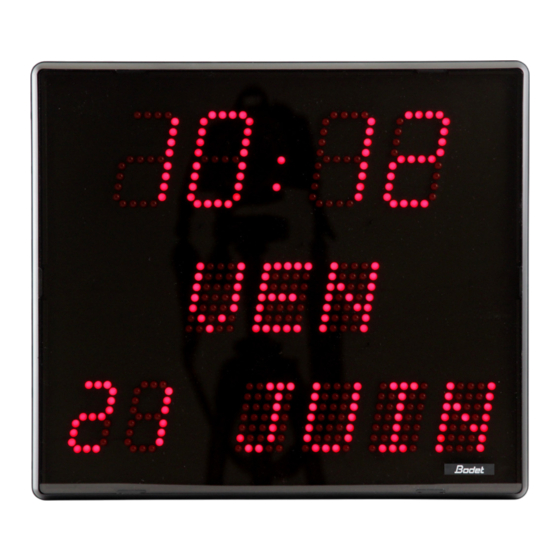

Bodet Style 5 Instructions D'installation Et De Mise En Service
Masquer les pouces
Voir aussi pour Style 5:
- Notice d'installation et de mise en service (87 pages) ,
- Instructions d'installation (12 pages) ,
- Guide de démarrage rapide (4 pages)
Table des Matières
Publicité
Liens rapides
Style 5
Style 7
INDEP. QUARTZ
MIN.-½ MIN.
Synchro radio
INSTRUCTIONS D'INSTALLATION ET DE MISE EN SERVICE
B.P. 1
49340 TRÉMENTINES
FRANCE
Tél. : 02 41 71 72 00
Fax : 02 41 71 72 01
www.bodet.fr
Réf.: 604801 AE
S'assurer à réception que le produit n'a pas été endommagé durant le transport pour réserve au transporteur.
Publicité
Table des Matières
Manuels Connexes pour Bodet Style 5
Sommaire des Matières pour Bodet Style 5

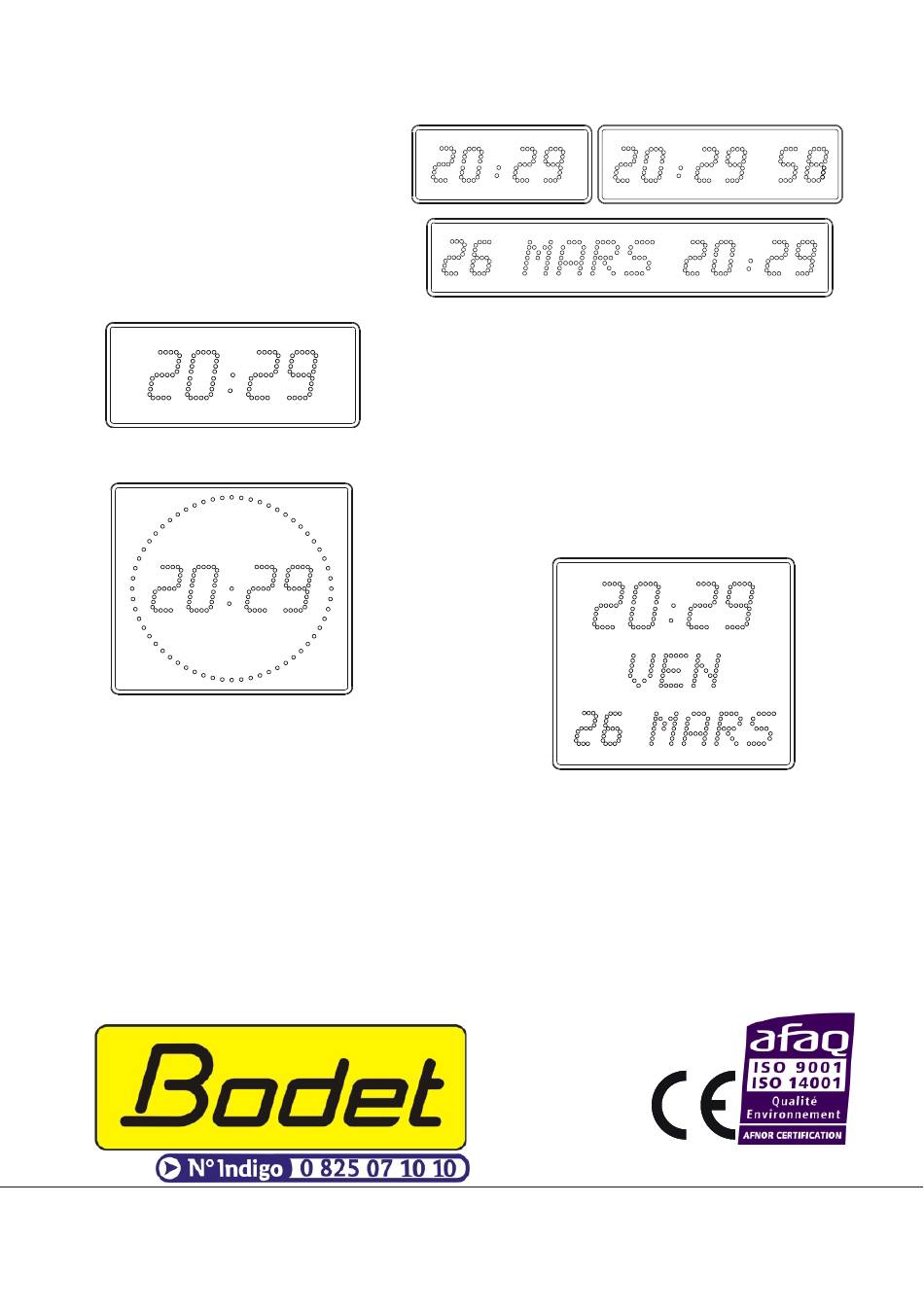

- Page 1 Style 5 Style 7 INDEP. QUARTZ MIN.-½ MIN. Synchro radio INSTRUCTIONS D’INSTALLATION ET DE MISE EN SERVICE B.P. 1 49340 TRÉMENTINES FRANCE Tél. : 02 41 71 72 00 Fax : 02 41 71 72 01 www.bodet.fr Réf.: 604801 AE...
-
Page 2: Table Des Matières
STYLE 5 S ........ -
Page 3: Installation Et Alimentation Électrique Des Horloges Style
à chaîne réf. 936302. Utiliser les vis à tôle fournies avec le support. - Un support encastrable pour horloges Style 5 s est également disponible sous la référence 936306. Ce mode de fixation est particulièrement adapté aux salles d’opération des hôpitaux et cliniques. -
Page 4: Raccordement Sur Un Réseau De Distribution Horaire
3) RACCORDEMENT SUR UN RÉSEAU DE DISTRIBUTION HORAIRE - Brancher l’alimentation secteur 115 ou 230 V 50/60 Hz (cf. chapitre 2) DISTRIBUTION PARALLÈLE À POLARITÉS INVERSÉES (minute // 12-24-48 Volt, 1/2 minute // 24 Volt) - Vérifier que l’étiquette signalétique de l’horloge porte bien la mention “Ind. - Impuls.” - Raccorder la ligne d’impulsions aux bornes 6 et 7 du bornier (D). -
Page 5: Raccordement D'une Antenne De Synchronisation Radio
à l’heure de l’horloge (chapitre 8), en attendant la synchronisation radio (la réception nocturne est généralement meilleure). 5) RACCORDEMENT D’UN PUPITRE CHRONOMÈTRE SUR UNE HORLOGE STYLE 5 S Le pupitre chronomètre réf. 936400 fonctionne en comptage ou décomptage. Ses différentes fonctions sont : Start, stop, temps intermédiaire, fermeture d’un contact sec en... -
Page 6: Emplacement Des Touches "Select" Et
6) EMPLACEMENT DES TOUCHES “SELECT” ET “+” - Ces deux touches sont situées au dos de l’horloge, à droite sur les Style 5, Style 5 s et Style 5 date, à gauche sur les Style 7, Style 7 ellipse et Style 7 date. - Page 7 “Select”, puis tout en conservant la touche “Select” enfoncée, appuyer sur la touche “+”. Relâcher ensuite les deux touches. Horloges Style 5, Style 5 s, Style 7 et Style 7 ellipse A l’aide de la touche “+”, choisir l’affichage désiré entre les trois possibilités suivantes : - L’heure actuelle clignote (par exemple 20:29).
- Page 8 A l’aide de la touche “+”, sélectionner le pays servant de référence pour les dates de changement d’heure été/hiver. Pays de référence Affichage Style 5, 5 s, 7 et 7 ellipse Style 5 date et 7 date Pas de changement Europe, à l’exception du Royaume-Uni Royaume-Uni États-Unis / Canada...
-
