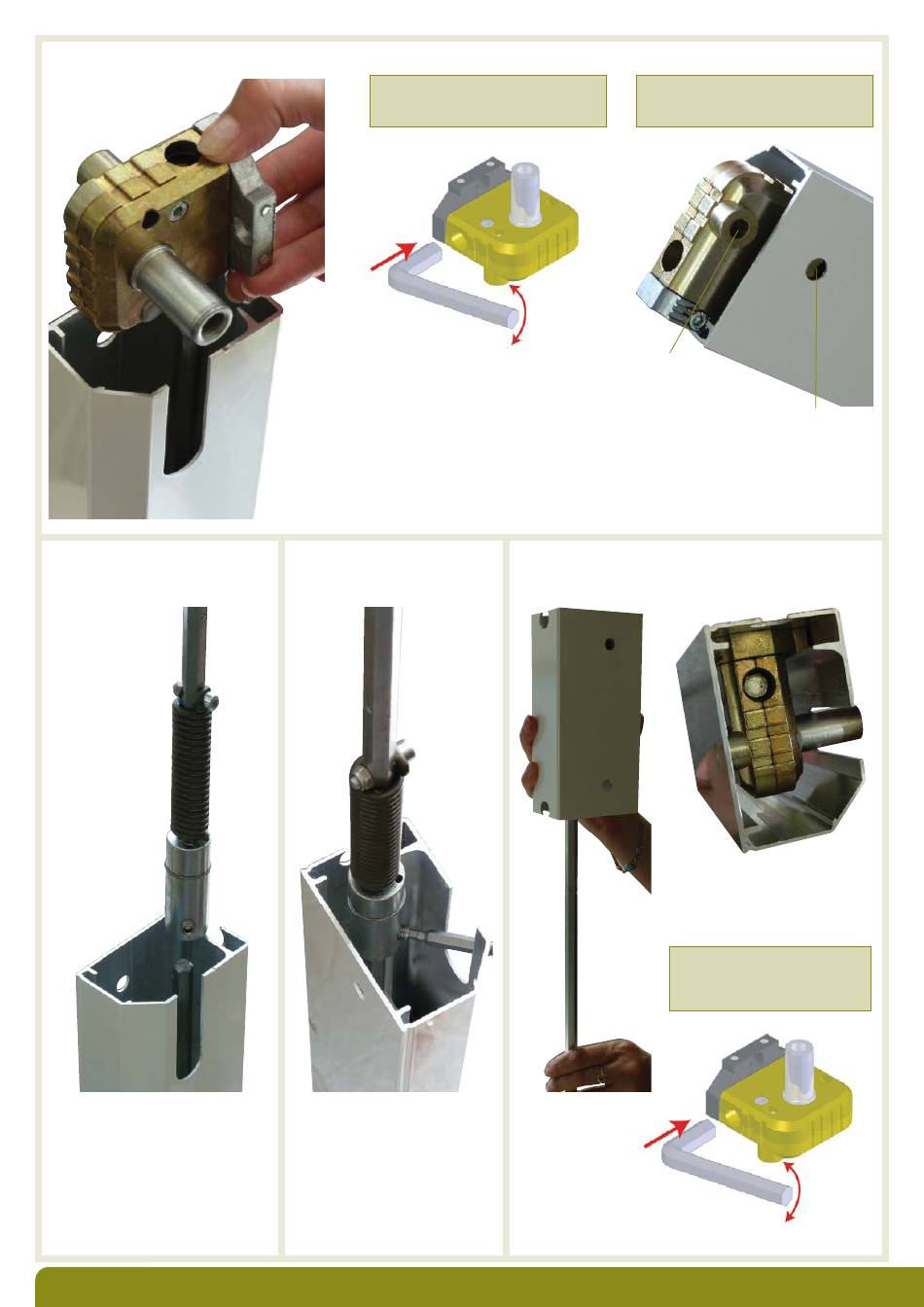

3. Introduire les renvois dans le bâti moteur et le bâti de renvoi.
4. Introduire l'axe de transmission
dans l'axe hexagonal du bâti
moteur.
ATTENTION : pour faciliter l'opération,
faire tourner l'hexagone du renvoi
avec une clé de diamètre 10.
5. Serrer fortement la vis de
fixation.
8
ATTENTION : lors de la fixation, le
trou du renvoi devra être en face du
trou présent sur le bâti.
Trou du renvoi
à faire correspondre
avec le trou du bâti
6. Introduire l'axe de transmission dans le trou
hexagonal du renvoi.
ATTENTION
ter l'opération, faire tourner
l'hexagone du renvoi avec
une clé de diamètre 10.
Trou du bâti
:
pour
facili-
