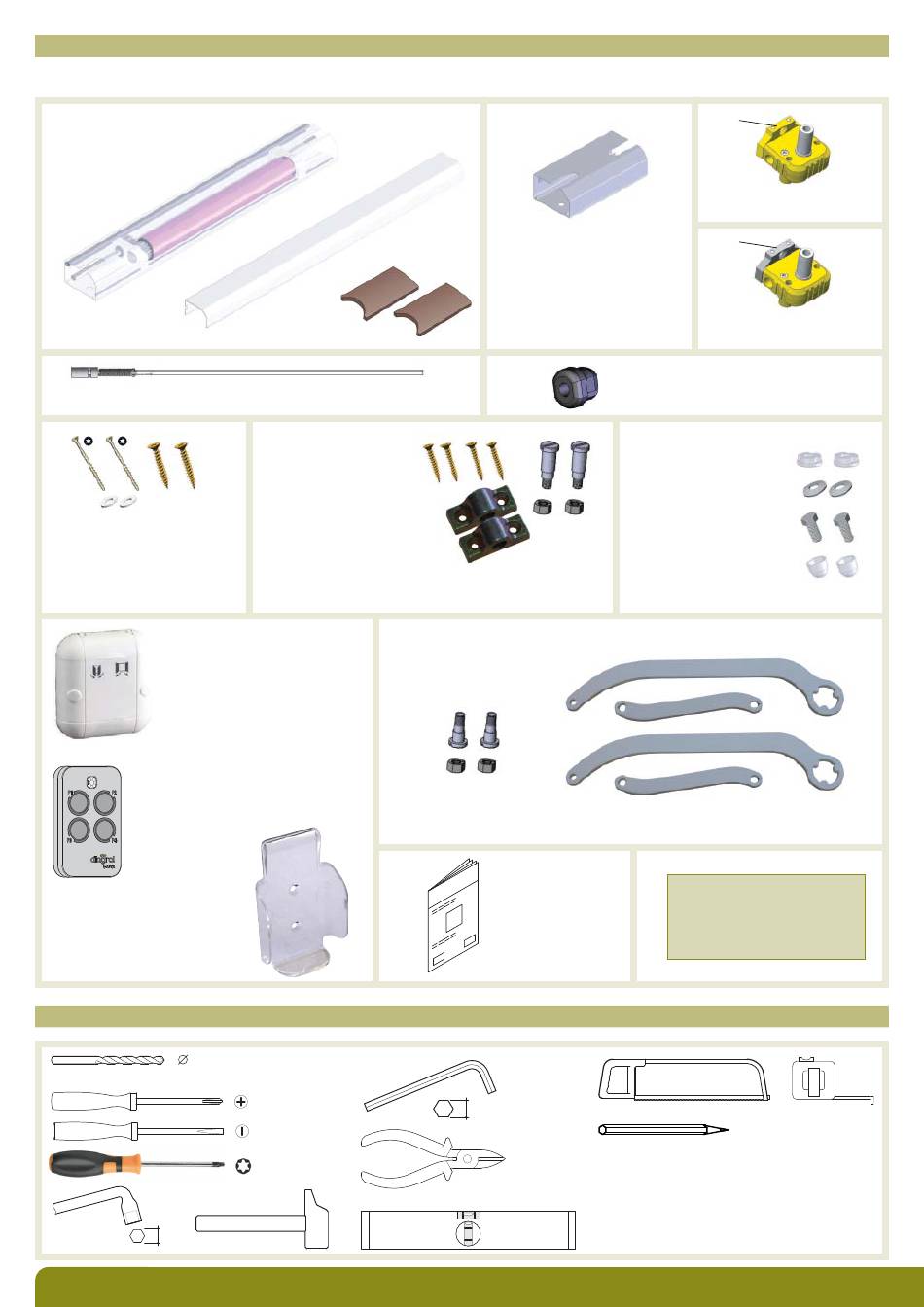

1.3 Composition du kit
Le kit est constitué des composants suivants. Au déballage, vérifier son contenu ainsi que le bon état des composants.
Bâti moteur :
profil contenant le moteur
Fixation des bâtis moteur
et de renvoi :
• 2 tirants Torx T40
• 2 rondelles crénelées
• 2 vis 6 x 50
Bouton-poussoir filaire
(avec Kit DIAG40MBF
(filaire) uniquement)
Télécommande 787011 – référence pour
achat complémentaire DIAG44MCX
(avec Kit DIAG41MBF (radio) uniquement)
Support de télécommande murale
DIAG45MCX (chevilles et vis
de fixation fournies) (avec Kit
DIAG41MBF (radio) uniquement)
1.4 Outillage nécessaire
A adapter en fonction du support
(cf. chapitres 4,5,6 et 7)
18 mm
Carter de protection
2 caches
de protection
Axe de transmission
Fixation des bras articulés
sur le volet :
• 4 vis 5 x 35
• 2 pattes de fixations volets
• 2 boulons (articulation bras /
patte de fixation)
• 2 écrous M6
PZ 1 / PZ 3
7 mm
Torx T40
Bâti de renvoi :
profil vide
Articulation des 2 bras :
• 2 boulons
• 2 écrous M6
Guide d'installation
4 / 10 mm
3
Partie
jaune
Renvoi lent
Partie
grise
Renvoi rapide
Passe-câble
Fixation des bras articulés
sur le moteur :
• 2 bagues d'entraînement
• 2 rondelles
• 2 boulons 12 x 20
• 2 caches pour boulon
Bras articulés de transmission
ATTENTION : le kit ne com-
prend pas les chevilles de fixa-
tion du moteur au linteau ou
au rebord de la fenêtre.
Chevilles plastique
• 2 chevilles Ø 6 (bouton-poussoir de commande)
• 2 vis pour cheville Ø 6
Une boîte de dérivation (uniquement
si l'on désire commander un DIAG41MBF (radio)
par l'intermédiaire d'un interrupteur)
(jaune)
(gris)
