Lieu de mise en place
Planifiez le(les) module(s) le plus près possible de la cheminée, pour éviter un long tuyau
d'évacuation des fumées. Pour les besoins de l'entretien et de vidage du cendrier, le
module doit pouvoir être accessible du côté gauche ou du côté gauche, à l'arrière. Si pour
des raisons propres à la construction, le module devait être installé contre le mur à
gauche, le vidage du cendrier devient impossible. Sur cette variante de mise en place, le
système d'aspiration automatique des cendres doit être intégré. Sur les installations en
cascade, avec plusieurs modules, l'utilisation d'un système d'aspiration automatique des
cendres est recommandée.
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
8

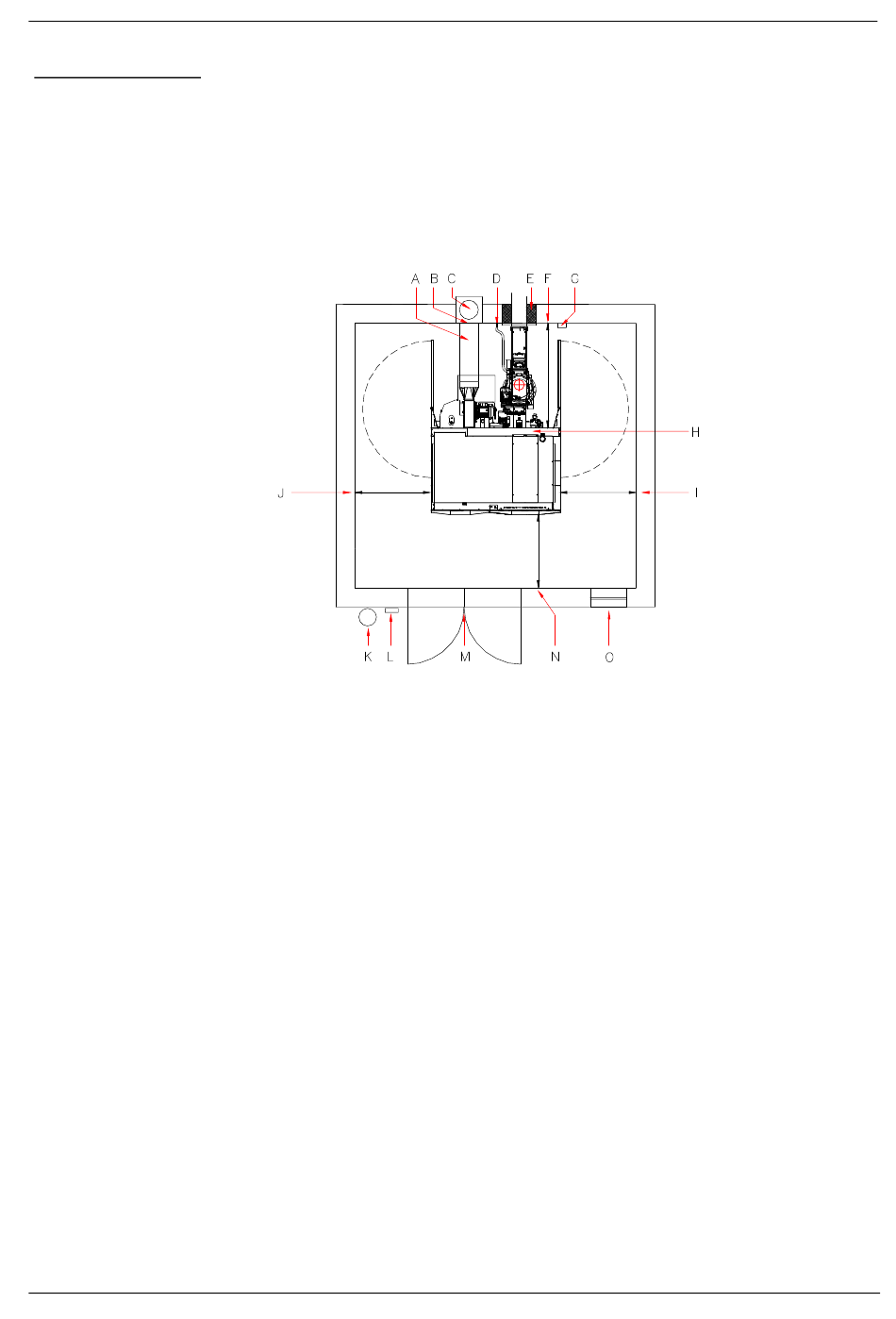

variante de pose régulateur d'économie d'énergie avec clapet Ex dans le tube de fumée
→
(si possible près du raccordement de la cheminée – respecter la règlementation locale – formation de poussières possible)
variante de pose régulateur d'économie d'énergie avec clapet Ex im cheminée
→
(env. 50 cm sous le raccordement de la cheminée – respecter la règlementation locale)
cheminée
→
(cheminée réfractaire insensible à l'humidité recommandée)
raccordement à l'eau pour dispositif Sprinkler 55° C
→
traversée du mur
→
(hauteur 70 cm, largeur 45 cm)
écart arrière
→
écoulement pour les soupapes de sûreté et la sûreté thermique anti-surchauffe
→
prise secteur
→
intervalle à droite
→
intervalle à gauche
→
extincteur
→
(capacité EN3 de 6 kg)
interrupteur de secours
→
porte coupe-feu
→
(T30 verrouillable et à fermeture autonome)
intervalle par rapport au mur, devant
→
appel d'air de combustion
→
1,3 m possible
→
(si l'intervalle à gauche est d'au-moins 1 m)
2,3 m si l'intervalle à gauche est inférieur à 1 m ou si
→
plusieurs modules sont placés les uns à côté des autres
0 cm
→
possible
(si l'intervalle à gauche et à l'arrière est d'au-moins 1 m)
1 m si l'intervalle à gauche est inférieur à 1 m
→
0 cm possible (
→
si l'intervalle à droite et à l'arrière est d'au-moins 1 m)
1 m si l'intervalle à droite est inférieur à 1 m
→
(arrêt d'urgence)
au-moins 1 m
→
(5 cm² par kW de puissance)
Planification et Installation PRO
(doit être raccordé)
