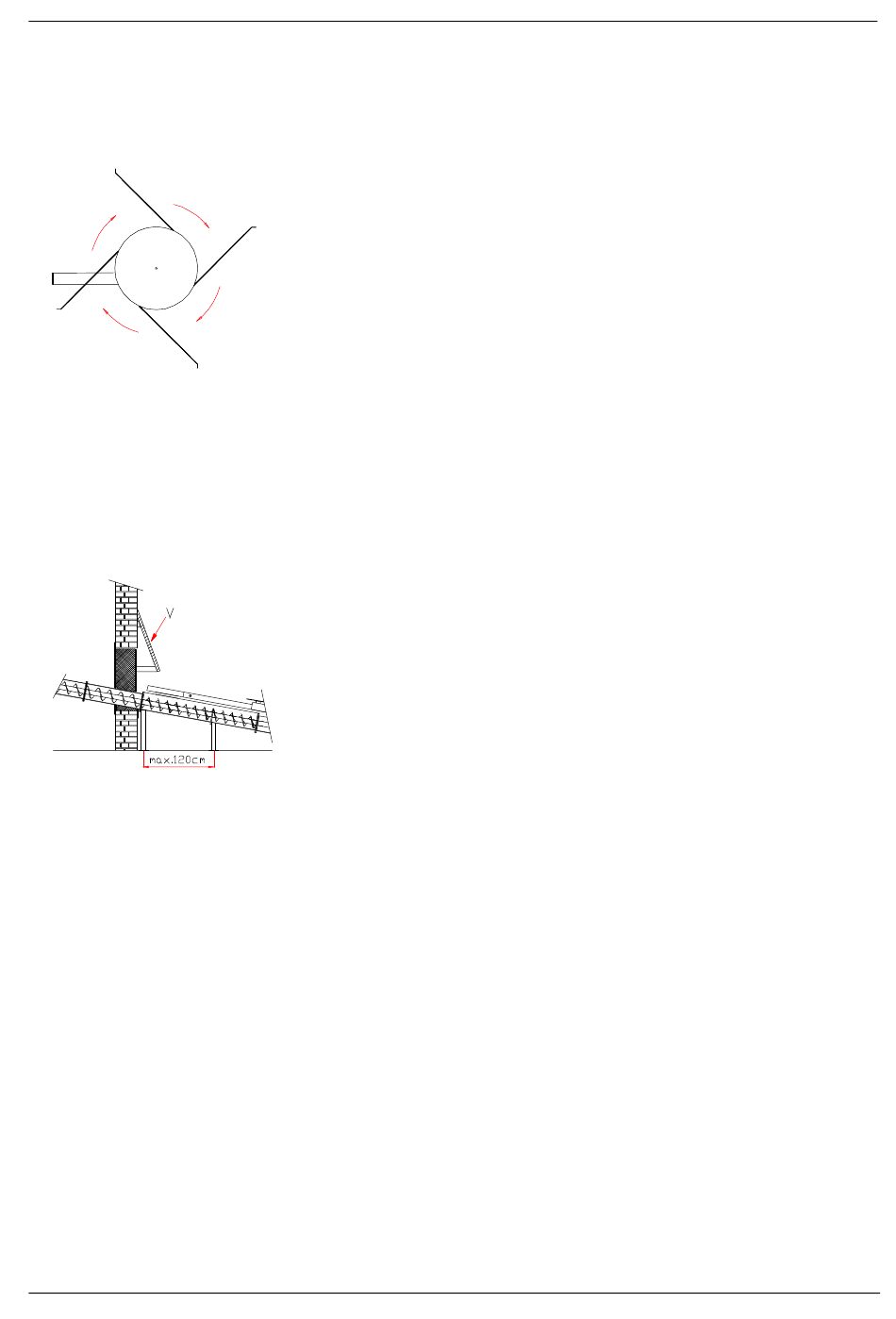

Monter les bras-ressorts sur l'agitateur. L'agitateur tourne dans
le sens horaire
en face. Les bras-ressorts
au-dessus de la vis de prélèvement. Ne pas serrer les vis
sur les bras-ressorts. Les pieds
(Fig.4)
doivent être réglés de manière à ce que le bras-ressort le plus
long court à env. 3-4 cm
9.)
Serrer l'unité d'entraînement avec des vis de fixation
(M10x100 ou M10x140mm)
chargeur automatique de foyer.
10.)
Placer l'agitateur centré dans le local de stockage, de façon à ce
que les bras-ressorts aient encore quelques cm d'intervalle par
rapport aux murs du local de stockage. Ancrer fermement
l'agitateur au sol du local de stockage à l'aide de vis pour
châssis et de chevilles.
11.)
Épauler la vis d'extraction dans le local de stockage avec les
montants (v) livrés, par le centre de la vis et avant la sortie du
local
.
(Fig.6)
(maximal 120 cm d'écart entre les montants)
Positionner les pieds d'appui de manière à ce qu'ils ne puissent
glisser dans le sens de la longueur. Les montants doivent
reposer sur les brides, respectivement les angles d'appui de la
vis. Caler de manière à amortir et éviter la propagation
acoustique. Régler les montants en hauteur de manière à ce
que la vis s'y repose correctement. Ancrer fermement les
montants au sol avec les vis pour châssis et les chevilles.
12.)
Boucher la traversée du mur
de la vis d'extraction avec de la laine de roche et l'orifice, des
deux côtés avec les plaques de recouvrement livrées. Si
nécessaire,
ajourer
recouvrement.
14.)
En cas de fonctionnement avec bois déchiqueté, un plancher
incliné
n'est
fonctionnement à granulés, celui-ci doit être intégré.
Utiliser des planches
•
stratifiées de 3 cm d'épaisseur
Poser le plancher incliné sur l'assise de la vis de
•
prélèvement ; dans la partie arrière de l'agitateur, il faut
réaliser une substructure auxiliaire selon
Planification et Installation PRO
Monter les bras-ressorts les plus longs
(Fig. : 2).
doivent passer à 15-20 mm
(I) (Fig.4)
du sol.
(K) (Fig.4)
de manière étanche à l'air, sur l'unité du
H 700 x B 450 mm
(M)
les
perforations
pas
forcément
nécessaire.
(mélèze)
(H)
sur l'agitateur
(J) (Fig.4)
(L) (Fig.4)
autour
(Fig.4)
des
plaques
de
En
cas
de
rabotées ou plaques
(Fig.6)
