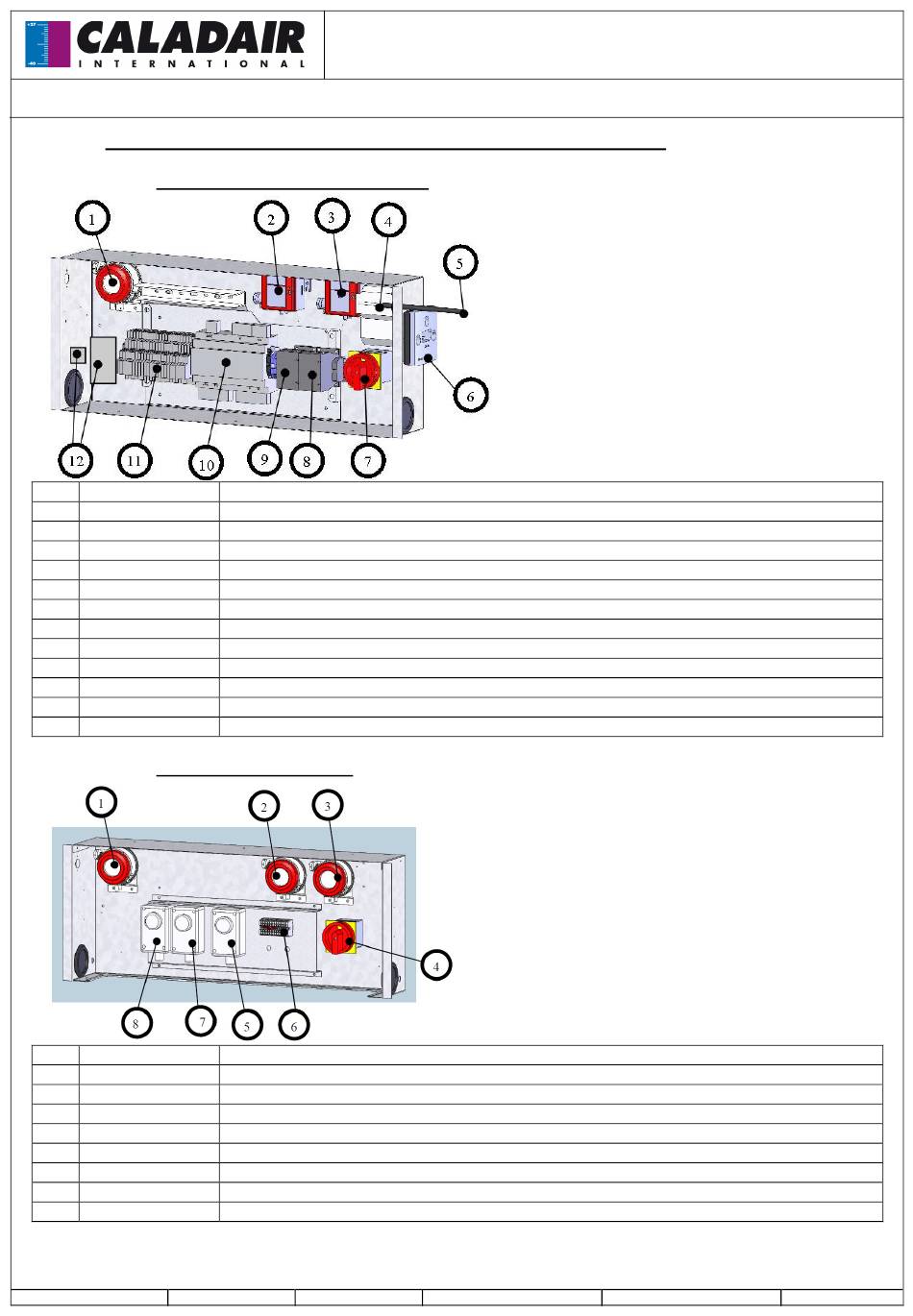

III.5. REPERAGE DES ELEMENTS DANS L'ARMOIRE DE REGULATION
III.5.a. REGULATION ECO/DIVA/LOBBY
N°
Nom
1
DEPFS
2
DEPS ou TRPS
3
DEPR ou TRPR
4
TRAFO
5
SRG
6
CO2
7
IPC
8
K1
9
KD
10
REGULATEUR
11
BORNIER
12
THA/THS/THSD
III.5.b. REGULATION SEASON
N°
Nom
1
DEPFS
2
DEPS
3
DEPR
4
IPC
5
THD
6
BORNIER
7
TH2
8
TH1
MS-CDF-009
Détails
Pressostat filtre soufflage
Pressostat soufflage ou Transmetteur de pression soufflage pour version LOBBY
Pressostat Reprise ou Transmetteur de pression reprise pour version LOBBY
Transformateur de commande 230/24V
Sonde de Reprise de Gaine
Sonde CO2 (uniquement en version DIVA)
Interrupteur de Proximité Cadenassable
Contacteur de la batterie électrique de chauffage
Contacteur de la batterie électrique de dégivrage
Régulateur CORRIGO E283W3
Bornier de commande
Les thermostats de surchauffe et Antigel sont intégrés à l'armoire
Détails
Pressostat filtre soufflage
Pressostat soufflage
Pressostat Reprise
Interrupteur de Proximité Cadenassable
Thermostat de degivrage (+5°C)
Bornier de raccordement
Thermostat de consigne été pour fermeture Bypass
Thermostat de consigne hiver pour fermeture Bypass
Ind C
