4. Alimentation

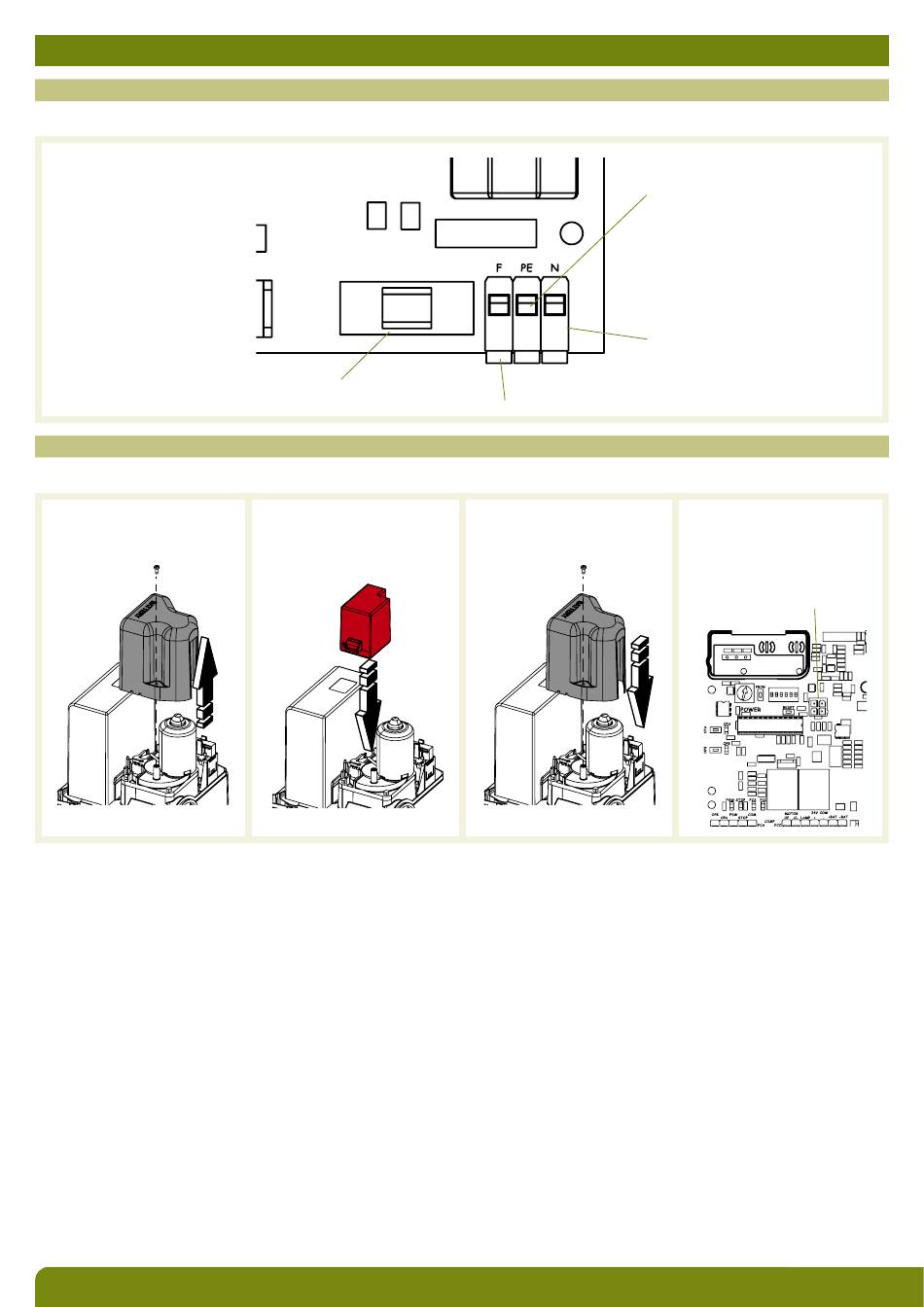

4.1 Alimentation 230 V
Réaliser le câblage suivant en utilisant un câble de 3 G 1,5 mm
4.2 Installation de la batterie de secours (en option)
Le kit Gamma 4 peut être équipé avec une batterie de secours qui permet d'alimenter l'automatisme en cas de coupure secteur.
1. Enlever la vis, puis retirer
le cache-batterie
, 2 + terre. Mettre sous tension.
2
Fusible
2. Positionner la batterie
dans son logement.
Phase
3. Remettre le cache-batterie
et revisser la vis.
17
Terre
Neutre
4. Brancher le câble de la
batterie sur le connecteur
de la carte électronique de
commande
Connecteur batterie
