Nous recommandons l'implantation du retour de la
boucle sur l'entrée d'eau froide (25) du mitigeur comme
indiqué Fig. 8. Pour des pompe de circulation (23) non
régulées, le retour doit être conduit directement dans le
raccord de la boucle de circulation (26) du ballon,
comme indiqué dans la loupe B.
●
Veuillez noter que la mise en place d'une boucle de cir-
culation entraîne des pertes thermiques importantes.
Test de pression sur le réseau sanitaire
Veuillez tester la pression du réseau d'eau sanitaire après
installation complète du système solaire. Pour cela, fermez
tout les points de puisage d'eau chaude après remplissage
du ballon et vérifiez chacun des points de soudure ou des
raccords.
3.4 Raccordement du circuit solaire
●
Raccordez le départ du circuit solaire en haut sur l'entrée
de l'échangeur solaire (4) et le retour en bas sur la sortie
du même échangeur (5).
●
Pour cela, enfilez d'abord l'écrou de raccord sur le tube
en cuivre, puis assemblez le raccord à souder ou à visser
(2) avec le tube, posez le joint plat étanche (1) et resser-
rez fermement l'écrou de raccord.
Impératif: Notez que des températures jusqu'à 95°C peu-
vent être enregistrées au niveau des raccords du ballon en
été. Il existe des risques de brulûre!
3.5 Installation de l'appoint chauffage
L'appoint pour l'ECS peut être assuré de plusieurs maniè-
res, les possibilités de raccord sont indiquées dans la Fig.
10.
●
Lorsque l'appoint est assuré par une chaudière gaz ou
fioul, veuillez utiliser l'échangeur supérieur (5) prévu à
cet effet. Nous recommandons, à l'inverse des pratiques
courantes en usage, la variante de raccord suivante:
Raccordez à l'aide des pièces (2) à (4), le retour du circuit
chauffage (1) avec le raccord supérieur (6) de l'échan-
geur d'appoint (5) et le départ de l'appoint chaudière (7)
avec le raccord inférieur (8). Pour la mise en œuvre de la
chaudière d'appoint, veuillez vous référer aux instruc-
tion de montage du fabricant.
●
Un thermoplongeur électrique (9) est disponible en op-
tion et peut être installé alternativement sur le raccord
1"½ F (11) prévu à cet effet. Veuillez vous référer aux ins-
tructions de montage spécifiques au thermoplongeur.
Si vous ne prévoyez pas de thermoplongeur, fermez le rac-
cord F 1"½ (11) à l'aide du bouchon (12).
10
1
2
3
4
5

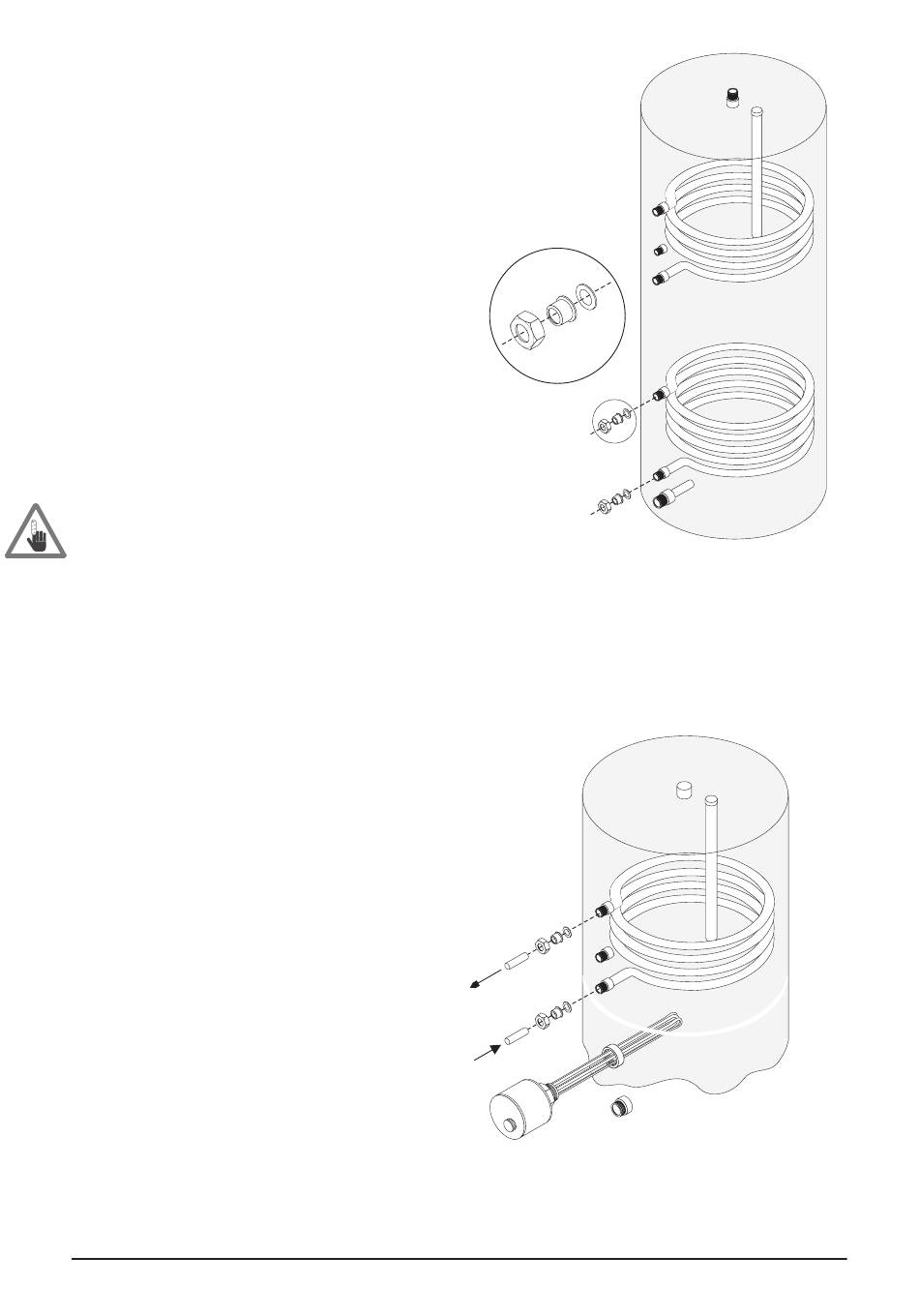

Fig. 9 Raccord du circuit solaire
6
4
3
2
1
8
7
10
9
11
Fig. 10 Raccord de l'appoint chauffage sur ballon ECObasic. (1) dé-
part circuit chauffage, (2-4) raccords à visser liaisons, (6) raccord bal-
lon, (7) retour circuit chauffage, (8) raccord ballon, (9) thermoplon-
geur, (10) raccord F 1"½, (11) bouchon.
5
F-ECObasic-TI-MA-0701-11204500
