DE
C. EINRICHTUNG
WARNUNG: DER LÜFTER SOWIE NACHGESCHALTETE ZUSATZGERÄTE
MÜSSEN WÄHREND DER INSTALLATION ODER WARTUNG VOM
STROMNETZ GETRENNT WERDEN
ZUGRIFF AUF DIE STEUERUNGSEINSTELLUNGEN – (Fig. 4)
1.
Lösen Sie im Fall von Lüftern mit 100 und 150 mm die Schraube unten im
Gitter und entfernen Sie das Frontgitter. (Die Steuerung des Lüfters mit
150 mm befindet sich oben links am Lüfter).
2.
Ziehen Sie bei einem Lüfter mit 100 mm vorsichtig die Innenkappe von der
Mitte des Lüfters, fort vom Gehäuse.
3.
Stellen Sie die Einstellungen wie nachfolgend hervorgehoben ein.

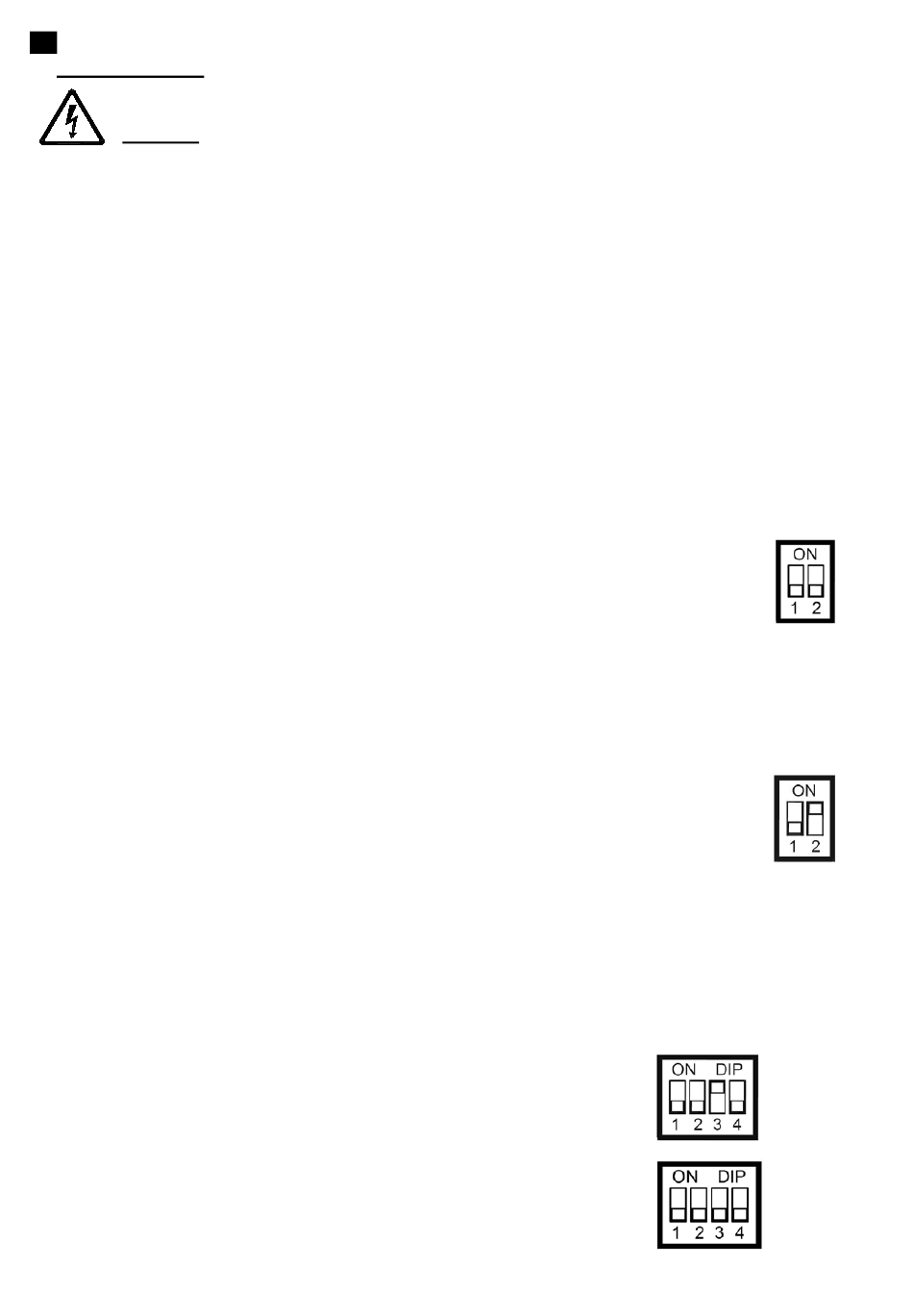

GESCHWINDIGKEITSEINSTELLUNGEN FÜR 100B, 150B, 100T, 150T, 100HT (Siehe unten
und Fig. 6 für das Modell 150HT)
BITTE TRENNEN SIE VOR DER EINSTELLUNG DER GESCHWINDIGKEIT DAS GERÄT
VOM STROMNETZ. DIE GESCHWINDIGKEITSEINSTELLUNG DARF NUR VOR ODER
WÄHREND DER INSTALLATION VORGENOMMEN WERDEN.
Zur Erfüllung unterschiedlicher Installationsanforderungen bietet der Lüfter zwei
unterschiedliche Geschwindigkeitseinstellungen:
1)
Hohe Geschwindigkeit:
2)
Geringe Geschwindigkeit (Werkseinstellung):
Der DIP-Schalter 1 sollte sich in der Position „OFF" (AUS) befinden (nur für die
Modelle T und 100HT).
Siehe unten sowie Fig.6 für die Geschwindigkeitseinstellungen für das
Modell 150HT
1)
Hohe Geschwindigkeit:
2)
Geringe Geschwindigkeit (Werkseinstellung):
Die DIP-Schalter 1 und 2 sollten sich in der Position „OFF" (AUS) befinden.
.
• Für die Modelle T und 100HT: DIP-Schalter 2 in
der Position „OFF" (AUS). (
• Modelle 100B: Jumper entfernen (
• 150B models: Remove jumper
(Fig.6)
entfernen
• Für die Modelle T und 100HT: Der DIP-Schalter
2 sollte sich in der Position „ON" (AN) befinden.
(
Fig.5 und 6 – und rechts)
• Modelle 100B: Jumper ersetzen. (
• Modelle 150B: Jumper ersetzen.
• Modell 150HT: DIP-Schalter 3 in der
Position „ON" (AN). (
• Modell 150HT: Der DIP-Schalter 3
sollte sich in der Position „OFF"
(AUS) befinden. (
14
Fig.5 und 6 – und rechts)
Fig.5)
Modelle 150B: Jumper
Fig.5)
(Fig.6)
Fig.6)
Fig.6)
Hohe
Geschwindigkeit
(T/100HT)
Geringe
Geschwindigkeit
(T/100HT)
