3.5.9 Ports USB
Les ports USB sont utilisés par GF_VEDO HL pour communiquer via le standard de communication série USB
(Universal Serial Bus).
Les terminaux GF_VEDO HL supportent la version USB 2.0 (transmissions jusqu'à 480 Mbits/s).
Le connecteur du port USB est du type USB-A à 4 pôles ; le Tableau 14 illustre l'attribution des signaux.
Le niveau de tension pour VBUS est d'environ +5V, avec un courant maximum de 500mA.
Les signaux D+ et D- désignent les deux lignes de communication des données (pseudo) différentielles.
Il est possible d'accéder aux ports USB des terminaux GF_VEDO HL depuis le panneau, en raccordant un câble
rapporté (accessoire à commander séparément), comme illustré dans la figure 18.
1
1

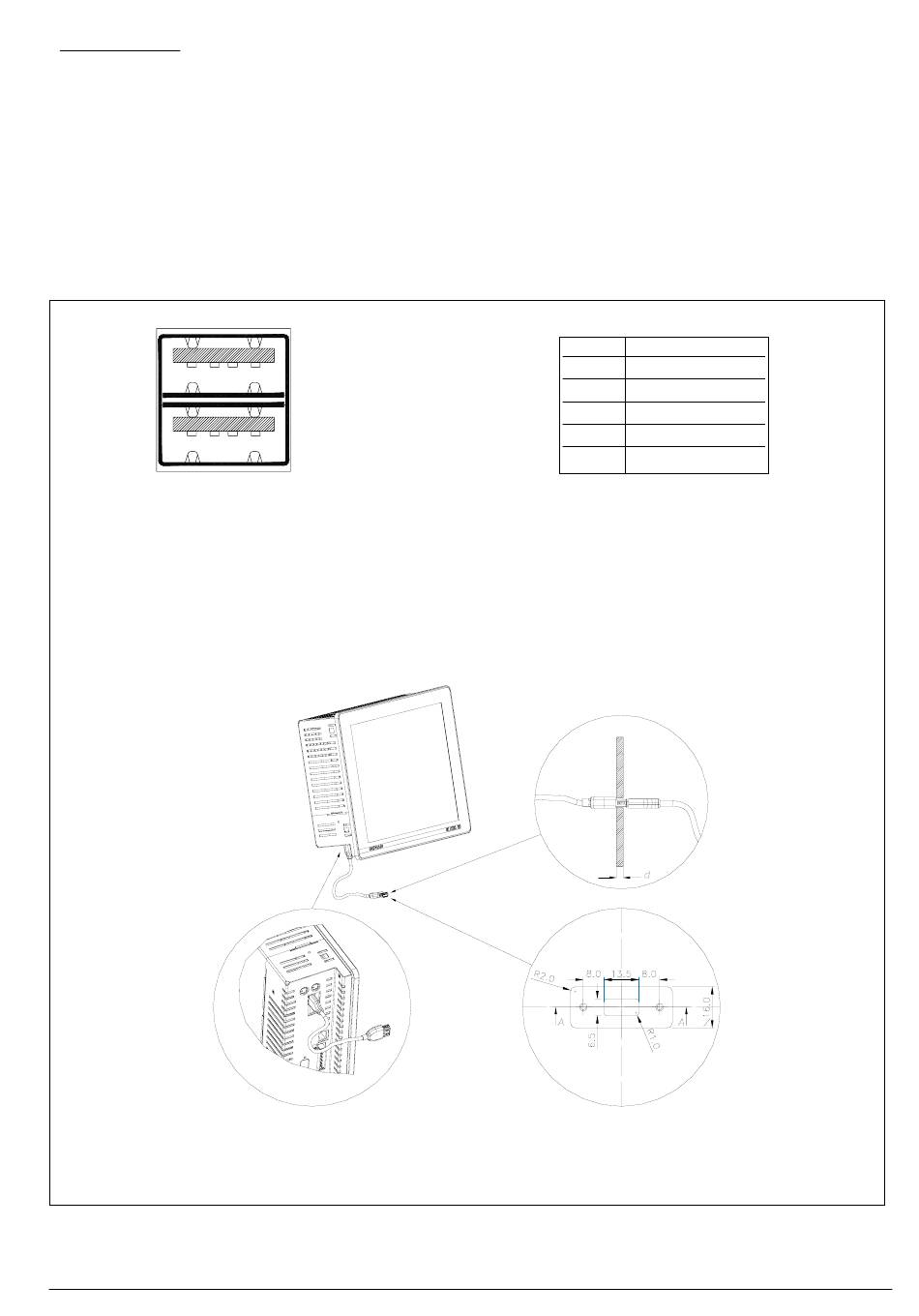

Figure 17
Connecteur du port USB des terminaux GF_VEDO HL
Le câble rapporté USB (accessoire à commander séparément) doit être branché sur un panneau ayant une
80546B_MHW_GF_VEDO-HL_02-2013_FRA
4
4
épaisseur maximum (d) de 2,5 mm.
Connexion du câble rapporté USB aux terminaux GF_VEDO HL
Broche
1
2
3
4
Shell
Attribution des signaux du port USB des terminaux GF_VEDO HL
Figure 18
Description
VBUS
D-
D+
GND
BLINDAGE
Tableau 14
17
