MANUEL D'INSTALLATION, DE MAINTENANCE ET D'ESSAI
Poste de contrôle FireLock NXT™ Déluge
SÉRIE 769

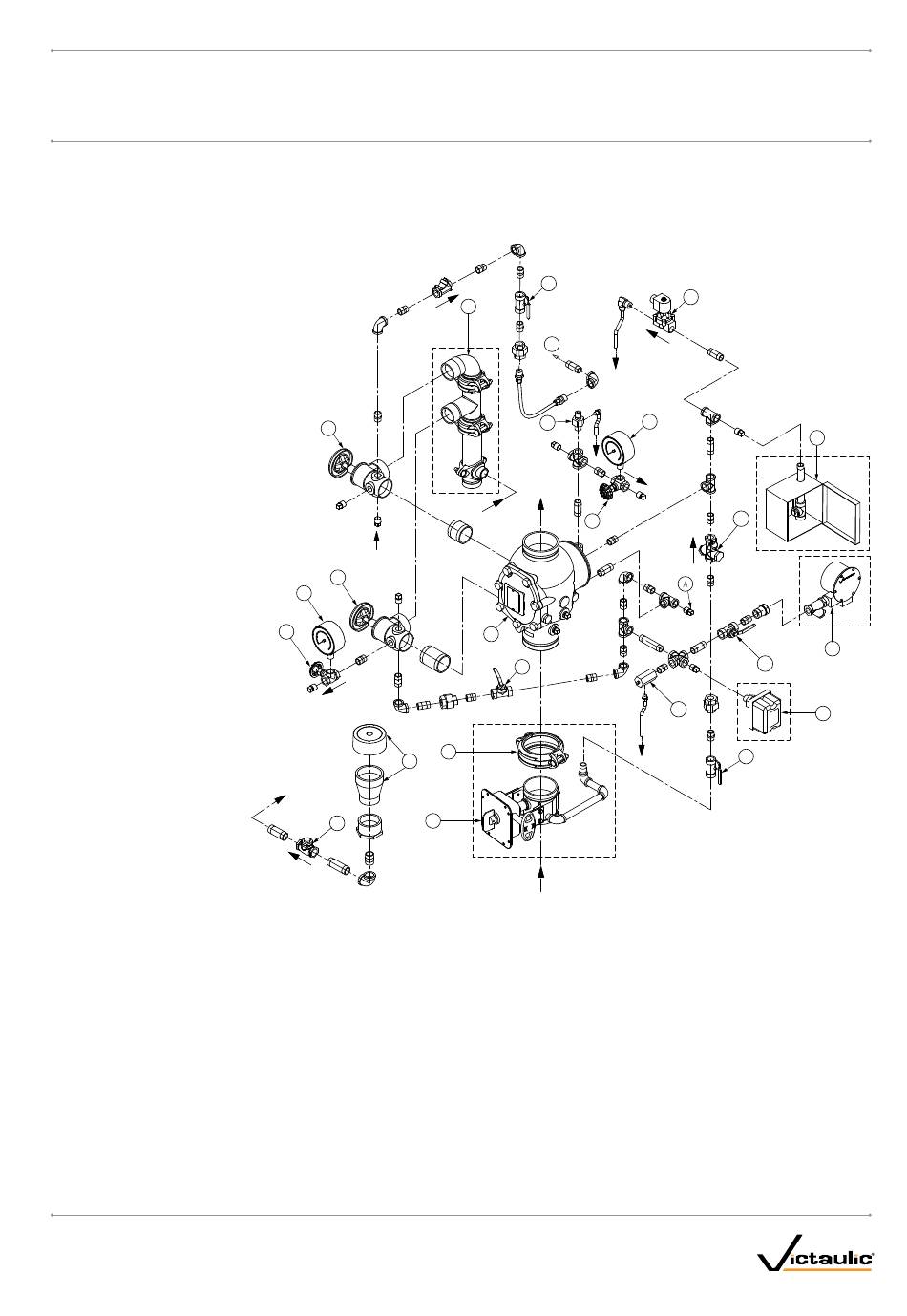

VUE ÉCLATÉE DU TRIM
POSTE DE CONTRÔLE FIRELOCK NXT DÉLUGE EUROPÉEN SÉRIE 769 – DÉCLENCHEMENT ÉLECTRIQUE (TRIM VdS)
(ACCESSOIRES EN OPTION ÉGALEMENT REPRÉSENTÉS)
Liste des pièces
1 Poste de contrôle FireLock NXT Déluge, Série 769
2 Collier rigide FireLock (en option)
3 Vanne principale d'alimentation en eau (en option)
4 Clapet anti-retour à battant
5 Entonnoir et couvercle
6 Pressostat d'alarme (en option)
7 Purgeur automatique à clapet, Série 729
8 Vanne à boisseau sphérique sur la conduite
de pressurisation du diaphragme
(normalement ouverte)
9 Ensemble filtre/clapet/restriction « 3 en 1 »
10 Cloche hydraulique Série 760 (en option)
11 Vanne à boisseau sphérique d'essai d'alarme
12 Manomètre - pressurisation
du diaphragme
(0-2068 kPa / 0-300 psi)
13 Dispositif de vidange automatique
Série 749
14 Vanne de vidange côté alimentation
en eau
15 Manomètre d'alimentation en eau
(0-2068 kPa / 0-300 psi)
16 Kit de raccordement de vidange (en option)
17 Vanne pour manomètre
18 Vanne de vidange côté système
19 Déclencheur manuel Série 755
20 Electrovanne Série 753-E
21 Vanne à boisseau sphérique
sur la conduite d'alarme
(normalement ouverte)
22 Vanne d'isolement de la cloche
hydraulique (normalement ouverte)
* La vanne d'isolement de la cloche hydraulique (n° 22) peut être fermée pour éviter que l'eau ne coule dans la cloche hydraulique Série 760 lorsqu'il est
préférable que l'alarme ne sonne pas (p.ex. lors d'essais de déclenchement).
NOTE 1: point de raccordement du kit de dispositif de colonne d'eau Série 75D
www.victaulic.com
VICTAULIC EST UNE MARQUE DÉPOSÉE DE LA SOCIÉTÉ VICTAULIC. © 2007 VICTAULIC COMPANY. TOUS DROITS RÉSERVÉS. IMPRIMÉ AUX ÉTATS-UNIS.
RÉV_C
18
Note 1
14
15
17
5
Vers vidange
ou ensemble
de raccordement
de vidange
3
4
21
16
Vers la position
A
entonnoir
ou vidange
Vers
entonnoir
13
ou vidange
Vers le système
Venant
17
de l' e ntonnoir
1
11
2
Alimentation
en eau
I-769D-FRE
20
Vers
12
9
22
7
Vers
8
l' e ntonnoir
I-769D-FRE_9
19
10
6
