Structure intérieure ...04P30D/...08P30D

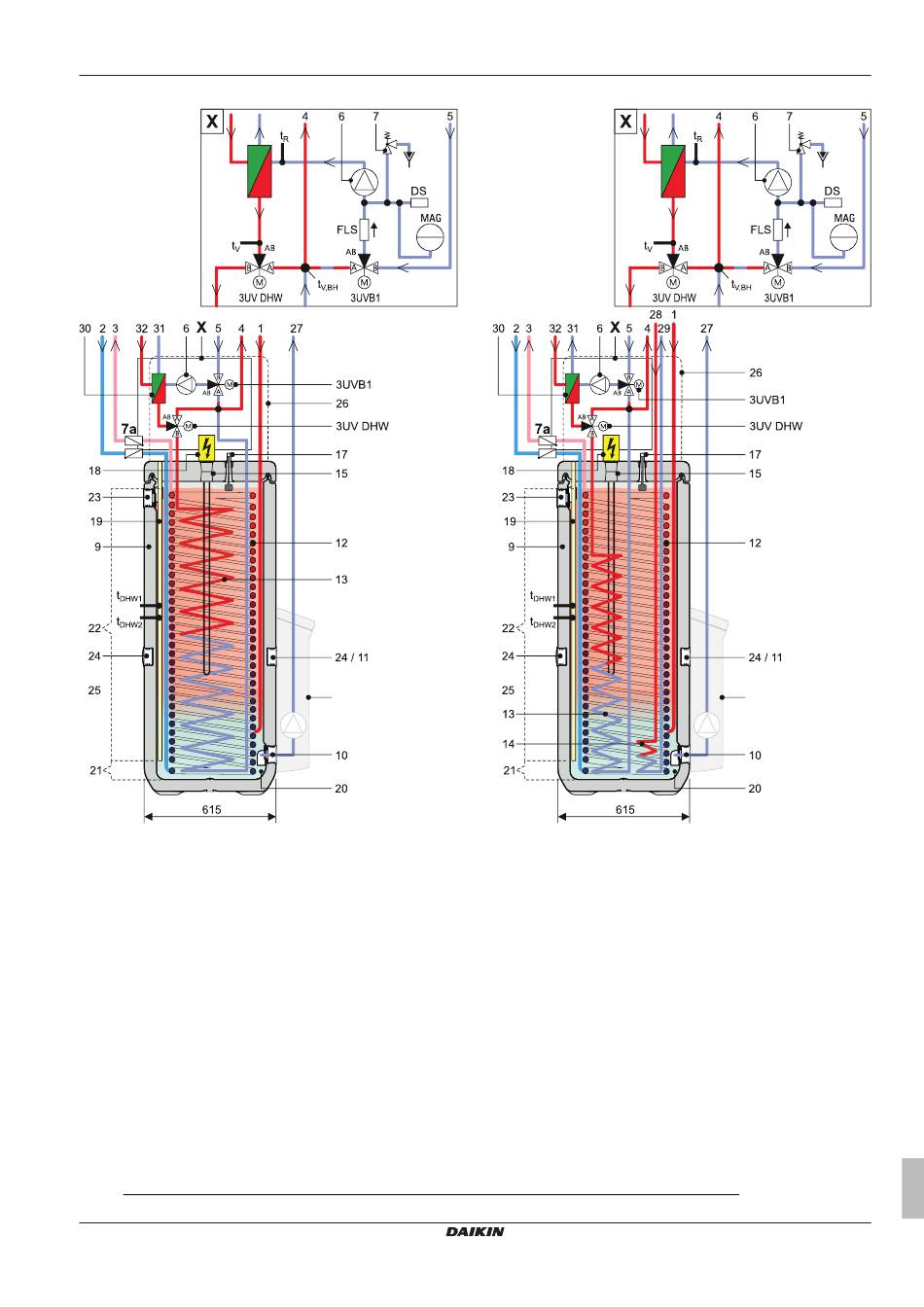

Fig. 3-3 Structure et composants– Structure inté-
rieure ...04P30D/...08P30D
(1)
Légende, voir Tab. 3-1
Daikin Altherma EHS(X/H)
Daikin Altherma integrated solar unit
008.1444099_00 – 07/2018 – FR
EKSRPS4
(1)
3
Structure intérieure ...B04P30D / ...B08P30D (Biv)
Fig. 3-4 Structure et composants– Structure inté-
rieure ...B04P30D / ...B08P30D (Biv)
