SF
3.5 Transformation pour utilisation avec brûleur à granulés
Disponibilité d'un kit optionnel pour l'utilisation avec un brûleur à granulés.
Pour l'installation, voir les instructions contenues dans le kit.

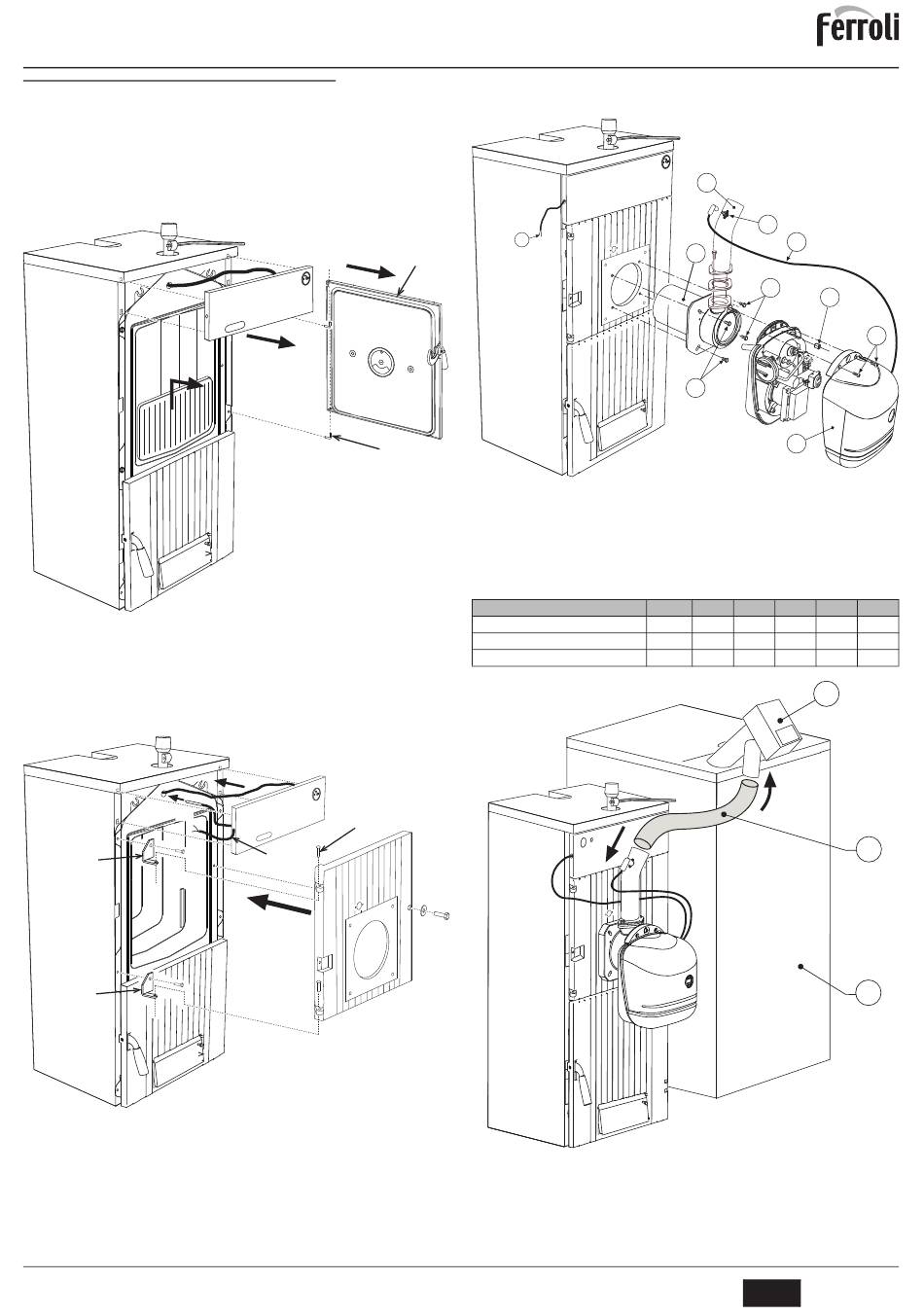

Instructions de montage du brûleur à granulés SUN P7 sur la chaudière SF
•
Dégager le panneau porte-instruments « 2 » et le poser sur la partie supérieure de
la chaudière.
•
Ouvrir la porte « H » et l'ôter en la soulevant. Dégager les axes « D ».
•
Ôter la grille « B ».
5
B
5
•
Dévisser les 2 écrous « 5 » (fig. 5) et les utiliser pour fixer les étriers « F » (fig. 6).
•
Poser la nouvelle porte « 7 » (fig. 6) sur les étriers « 6 » et la fixer à l'aide des
goujons « 8 ».
•
Monter la sonde de température « 10 » dans son logement en veillant à faire passer
le câble « E » à travers l'orifice sur le côté du panneau des instruments « 2 ». Re-
monter le panneau des instruments.
•
Caler la porte à l'aide de l'écrou « 9 ».
10
F
F
2
D
fig. 5
8
7
E
8
fig. 6
cod. 3541C040 - Rev. 04 - 03/2015
Fixer l'embout « L » avec les vis « M » et le brûleur à l'aide de l'écrou « N ». Relier le
câble « E » aux bornes 11 et 12, et le câble « T » au capteur « V ». Fixer le capot « P »
au corps du brûleur à l'aide des vis « R » et la pièce « S » au brûleur.
E
H
Monter le tube d'alimentation motorisée « Y » sur le réservoir de collecte des granulés «
X » et raccorder la vis sans fin et le brûleur de sorte que le tube flexible « W » ne soit pas
déformé ou plié. Respecter la cote indiquée sur le fig. 9.
Régler le brûleur ainsi que le décrit le livret d'instructions correspondant ; en particulier,
régler le paramètre u02 sur l'unité de contrôle comme le montre le tableau.
Modèle
Débit thermique nominal
Puissance thermique nominale
Paramètre
9
S
V
T
L
M
N
M
P
fig. 7
SF 4
SF 5
SF 6
SF 7
kW
18,6
23,1
27,6
30,9
kW
16
20
24
27
u02
1
2
3
4
Y
fig. 8
FR
R
SF 8
34,1
30
5
W
X
17
