CABLAGE B2 et C2
Pour des raisons de sécurité Manaras a décidé de livrer ses opérateurs standards câblés en C2.
Le câblage B2 peut être obtenu en changeant le branchement d'un fils. Cette opération peut être effectuée par
l`installateur, comme indiqué ci-dessous ou, par Manaras si la demande en a été faite lors de la commande.
LES PORTES MOTORISÉES PEUVENT CAUSER DE SÉRIEUSES BLESSURES OU MÊME LA MORT.
MANARAS RECOMMANDE FORTEMENT L'USAGE DE SYSTÈMES DE PROTECTION, PLUS
PARTICULIÈREMENT EN CAS DE CONTACT MOMENTANÉ PENDANT LA FERMETURE COMME AVEC
Description des câblages
Câblage C2 : Contact momentané pour l'ouverture et l'arrêt, pression constante pour la fermeture à partir d'une
station à trois boutons-poussoirs. L'activation du dispositif de sécurité inverse le mouvement de fermeture de la
porte. Les dispositifs auxiliaires fonctionnent en mode ouverture et permettent l'inversion de la porte pendant la
fermeture.
Câblage B2 : Contact momentané pour l'ouverture, la fermeture et l'arrêt à partir d'une station à trois boutons-
poussoirs. L'activation du dispositif de sécurité inverse le mouvement de fermeture de la porte. Les dispositifs
auxiliaires fonctionnent en mode ouverture/fermeture et permettent l'inversion de la porte pendant la fermeture.

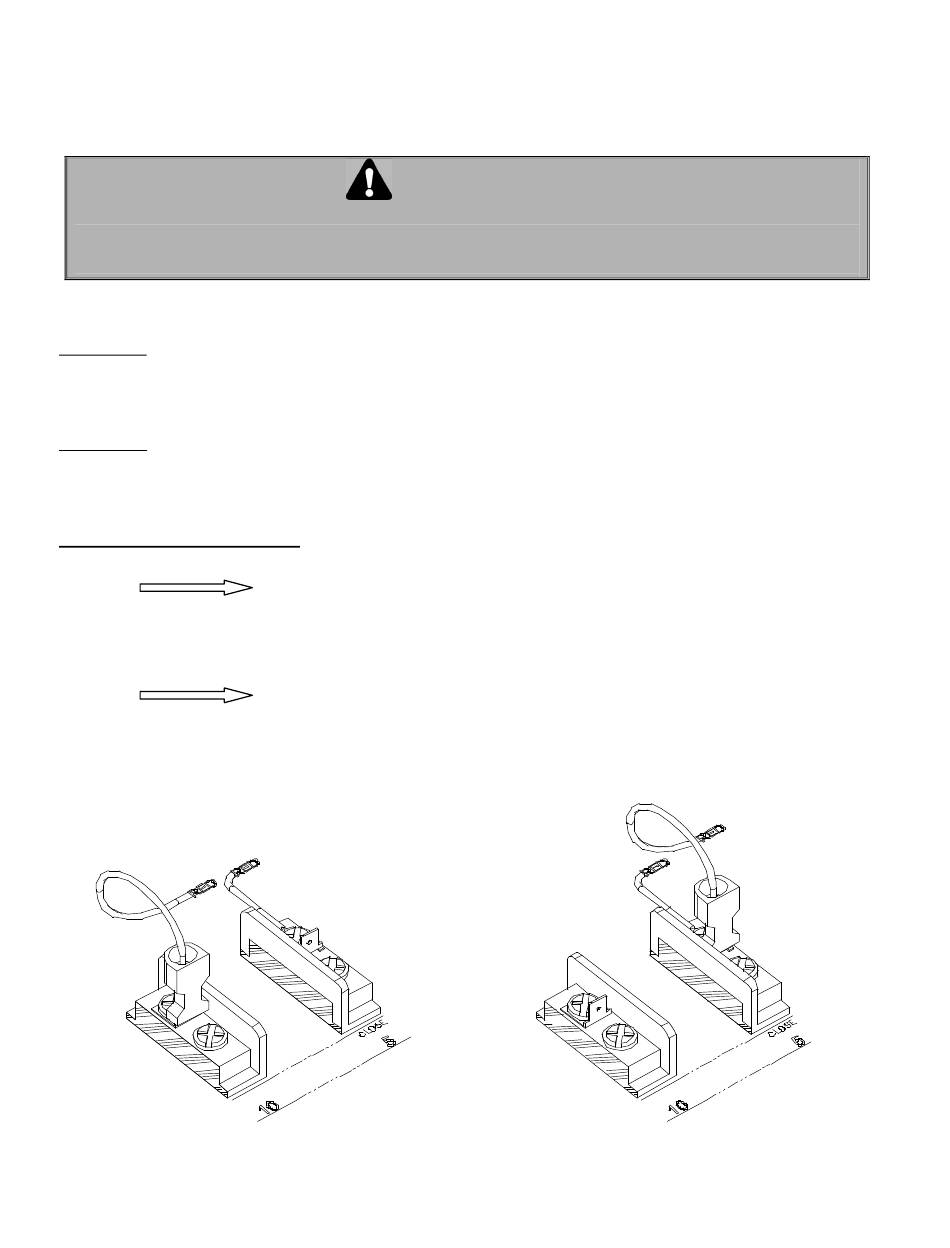

Comment modifier le câblage :
C2
DÉBRANCHER LE FIL ROUGE 'AVEC CONNECTEUR RAPIDE' DU BORNIER # 10 ET BRANCHER LE
SUR LE BORNIER #5.
B2
DÉBRANCHER LE FIL ROUGE 'AVEC CONNECTEUR RAPIDE' DU BORNIER # 5 ET BRANCHER LE SUR LE
BORNIER #10
AVERTISSEMENT
UN CÂBLAGE B2 OU UNE MINUTERIE DE FERMETURE.
B2
C2
C2
14
B2
