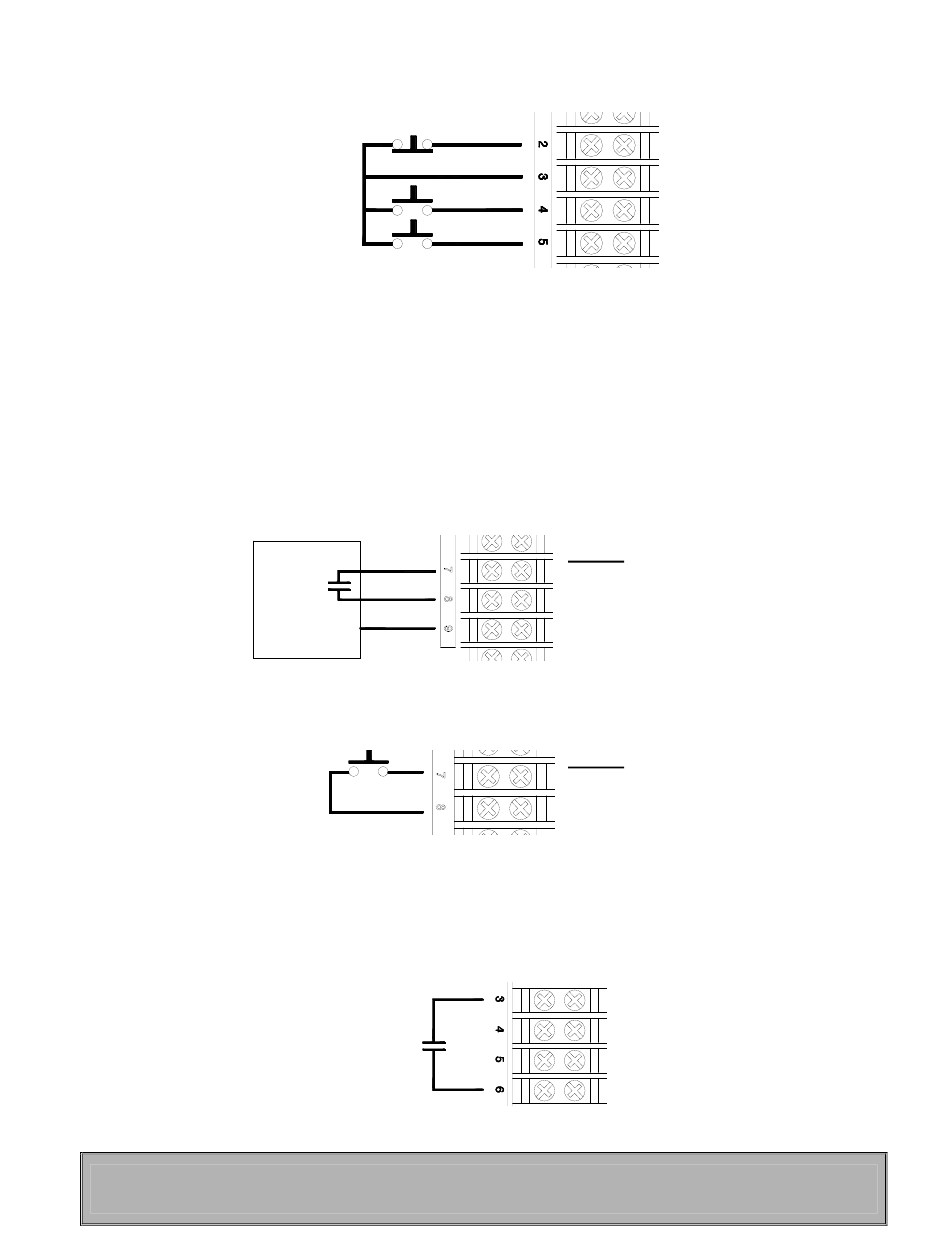

2. Un poste à trois boutons-poussoirs (ouvrir/fermer/arrêter) (open/close/stop) peut être branché aux
bornes 2, 3, 4 et 5. Il est possible de brancher deux postes à boutons-poussoirs à ces mêmes bornes
en suivant les diagrammes de câblage des pages 25.
Stop (arrêter)
Open (ouvrir)
Close (fermer)
3. Trois bornes sont prévues pour le câblage d'un récepteur de radiocommande. La borne n
mise à la terre, la n° 7 est 24 V c.a. (commun) et la n° 8 est le contact de relais fourni par le récepteur
de radiocommande pour activer l'ouverture ou la fermeture de la porte. De plus, les bornes 7, 8 et 9
sont dédoublées sur un petit bornier séparé situé sur le côté de la boîte de commande. Ce bornier
facilite le câblage d'un récepteur radio standard Manaras à un bouton sur le côté du dispositif.
Lorsque l'émetteur est activé, la porte s'ouvre à la position complètement ouverte; de la position
complètement ouverte, la porte se ferme. Si l'émetteur est activé pendant que la porte se ferme, celle-
ci inversera son mouvement jusqu'à la position complètement ouverte.
NOTA :
Il peut être nécessaire d'inverser les connexions aux bornes 7 et 9 pour d'autres types de
récepteur radio (Allstar, Linear, Pulsar ...).
Récepteur
24 V c.a.
Contact
Terre
4. Un ouvre-porte à un bouton open/close (ouvrir/fermer) peut être branché aux bornes 7 et 8 pour
fonctionner de la même façon que le récepteur de radiocommande.
NOTA :
Si plusieurs dispositifs de commande doivent être utilisés, branchez-en un et vérifiez son
fonctionnement avant de brancher le suivant.
5. Une barre d'inversion de mouvement peut être câblée aux bornes 3 et 6 (voyez aussi la section 4.7).
Ces bornes peuvent aussi être utilisées pour tout autre dispositif d'inversion de mouvement comme
des détecteurs de mouvement et des cellules photoélectriques.
Contact normalement
Figure 18
IMPORTANT : Après avoir complété toutes les connexions de câblage, réajustez la position des cames de fin
de course comme mentionné à la section 4.3 en utilisant les boutons « Open » (ouvrir),
« Close » (fermer) et « Stop » (arrêter).
13
Figure 15
Poste à trois boutons-poussoirs
Figure 16
Radiocommande
Figure 17
Actionneur à un bouton
ouvert
Barre ou autre dispositif d'inversion de mouvement
NOTE : (sélectionnez B2)
Contrôle Radio = Câblage B2
Contact momentané pour
l'ouverture, fermeture et l'arrêt
avec une station à 3 boutons
NOTE : (sélectionnez B2
Ouverture/Fermeture = Contrôle Radio
Contact momentané pour l'ouverture et
la fermeture avec une station à 1 bouton
o
9 est la
